DR74-8R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 3.4A 2.53A 8.2μH 44.1mΩ ±20% 标准安装,贴片安装 7.6mm*7.6mm*4.35mm
供应商型号: UNP-DR74-8R2-R
供应商: 海外现货
标准整包数: 1

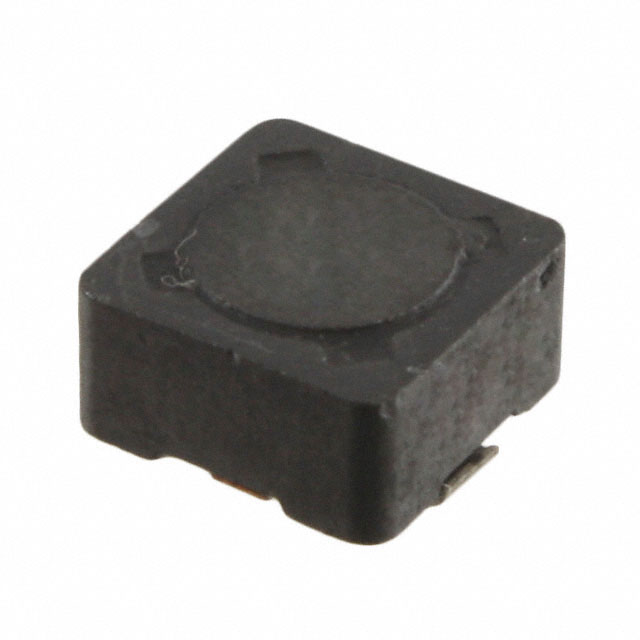

EATON 贴片电感 DR74-8R2-R

DR74-8R2-R概述

    Eaton High Power Density Shielded Drum Core Inductors

    1. 产品简介


    Eaton的高功率密度、高效能、磁屏蔽鼓芯电感器(型号:4315)系列包括四种不同尺寸的磁屏蔽鼓芯电感器。这些电感器具有广泛的应用范围,适用于多种设备和系统,例如桌面和服务器、DVD和媒体播放器、便携式及手持设备、LCD面板、DC-DC转换器以及噪声过滤和滤波扼流圈。它们的工作温度范围为-40°C到+125°C,确保在各种严苛环境下稳定运行。

    2. 技术参数


    - 额定电感值范围:0.33 μH 到 1000 μH
    - 峰值电流范围:最高可达56 A
    - 工作环境:存储温度范围-40°C到+125°C,操作温度范围同样为-40°C到+125°C
    - 电气特性:
    - 开路电感测试参数:100 kHz, 0.25 Vrms, 0.0 Adc
    - RMS电流:在40°C时无核心损耗
    - 峰值电流:在20°C时约30%滚降
    - 直流电阻:典型值在+20°C下测量
    - 应用电压时间积(V-μs):用于计算40°C时核心损耗

    3. 产品特点和优势


    - 磁屏蔽设计:有效降低电磁干扰和辐射
    - 高功率密度:在有限空间内提供更高电流
    - 高效率:减少能量损失,提高系统整体效率
    - 坚固的安装结构:确保长期可靠运行

    4. 应用案例和使用建议


    这些电感器广泛应用于多种设备中,如电源模块中的DC-DC转换器、噪声过滤和滤波扼流圈。例如,在笔记本电脑和服务器中,这些电感器可以显著提高电源系统的效率和稳定性。建议在设计和集成这些电感器时考虑散热设计,以确保在高功率应用中的稳定性和可靠性。

    5. 兼容性和支持


    Eaton提供了详尽的技术文档和应用指南,包括贴片和带盘包装的信息。每个型号都符合RoHS标准,并提供13英寸直径的卷盘包装,每卷包含特定数量的零件。厂商还提供详尽的焊料回流温度曲线参考,确保正确的焊接过程。

    6. 常见问题与解决方案


    - Q: 如何处理高温下的热膨胀?
    - A: 在高温环境下工作时,建议采取适当的散热措施,如添加散热片或改进散热路径。

    - Q: 如何正确选择合适的电感器型号?
    - A: 参考手册中的技术规格表,根据所需电感值和电流要求选择合适的产品。

    7. 总结和推荐


    Eaton的高功率密度、高效能、磁屏蔽鼓芯电感器是一款高性能的产品,适合在多种高要求应用中使用。凭借其独特的设计、高效率和可靠的性能,这些电感器无疑是您在设计复杂电路时的优质选择。我们强烈推荐使用这些电感器以提升系统性能和可靠性。
    以上是关于Eaton高功率密度、高效能、磁屏蔽鼓芯电感器4315系列的详细概述。希望这些信息能够帮助您更好地了解该产品的特性和应用价值。

DR74-8R2-R参数

参数
测试频率 100KHz
电感值 8.2μH
饱和电流(LSAT) 3.4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 44.1mΩ
额定电流 2.53A
Q值 -
长*宽*高 7.6mm*7.6mm*4.35mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DR74-8R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DR74-8R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DR74-8R2-R DR74-8R2-R数据手册

DR74-8R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2254 ¥ 1.9043
1100+ $ 0.21 ¥ 1.7745
库存: 1100
起订量: 53 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.9
直接购买
加入购物车
