HCM1A0503-R68-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 12A 8A 680nH 9.1mΩ ±20% 标准安装,贴片安装 5.15mm*5.1mm*3mm
供应商型号: N-HCM1A0503-R68-R
供应商: 云汉优选
标准整包数: 2000

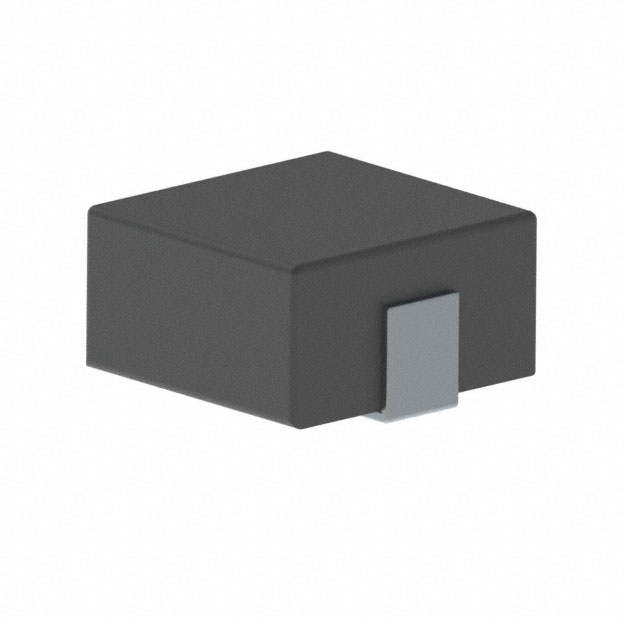

EATON 贴片电感 HCM1A0503-R68-R

HCM1A0503-R68-R概述


    产品简介


    HCM1A0503是Eaton公司生产的一款汽车级高电流功率电感器。这款电感器适用于各种高电流需求的应用场合,如车身电子、中央车身控制模块、车辆访问控制系统等。HCM1A0503凭借其高电流承载能力、磁屏蔽设计以及宽泛的工作频率范围,在汽车电子系统中表现出色。

    技术参数


    - 主要功能:
    - 额定为AEC-Q200 Grade 1,适合汽车应用。
    - 高电流承载能力。
    - 磁屏蔽设计,低电磁干扰(EMI)。
    - 工作频率范围高达1 MHz。
    - 电感值范围:0.2 μH 至 10 μH。
    - 电流范围:2.3 A 至 24 A。
    - 表面贴装型,尺寸为5.5 mm x 5.3 mm,高度为3.0 mm。
    - 使用合金粉末芯材料。
    - 潮湿敏感等级(MSL):1。
    - 无卤素、无铅、符合RoHS标准。

    产品特点和优势


    HCM1A0503具有以下特点和优势:
    - 高可靠性:符合AEC-Q200 Grade 1标准,确保在极端条件下的稳定性和耐用性。
    - 电磁兼容性:磁屏蔽设计显著降低EMI,有助于提高系统的整体电磁兼容性。
    - 广泛适用性:适用于多种车载电子系统,如车身控制模块、空调控制器、门窗控制系统等。
    - 卓越的温度稳定性:能够在极端温度范围内正常工作,保证在-55°C至+155°C之间保持稳定的性能。

    应用案例和使用建议


    HCM1A0503在多个车载系统中都有广泛应用,如车辆访问控制系统、加热通风和空调系统(HVAC)、灯光控制系统等。根据手册提供的参数,可以针对具体应用进行优化选择。
    例如,如果应用于车身控制模块,可以选择更高电流承载能力的型号以适应大电流环境。使用时应注意:
    - 布局优化:PCB布局要合理,减少热源影响。
    - 散热管理:确保设备在最恶劣工作条件下不超过155°C。
    - 防潮措施:由于MSL等级为1,需要适当存储以避免受潮。

    兼容性和支持


    HCM1A0503与大多数现代汽车电子系统的标准接口兼容。Eaton公司提供了全面的技术支持和维护服务,包括产品咨询、故障排除和维修服务。此外,手册还包含详细的焊接温度曲线和相关规范,方便用户进行焊接工艺设计。

    常见问题与解决方案


    - 问题1:如何确定HCM1A0503的电流承载能力?
    - 解决方案:查看表中的Irms和Isat参数,根据实际应用选择合适的电流等级。

    - 问题2:如何判断是否需要外部散热?
    - 解决方案:根据手册中的Irms参数,计算设备的温升情况。若温升超过设定阈值,则需考虑外部散热措施。
    - 问题3:焊接过程中需要注意哪些事项?
    - 解决方案:严格遵循J-STD-020标准规定的焊接温度曲线,确保焊接质量。

    总结和推荐


    HCM1A0503是一款高性能、高可靠性的汽车级高电流功率电感器,适用于多种复杂的车载应用环境。其独特的磁屏蔽设计和广泛的电流范围使其在市场上具备强大的竞争力。推荐在汽车电子系统的电源管理和控制模块中使用该产品,以实现高效稳定的性能。

HCM1A0503-R68-R参数

参数
测试频率 100KHz
电感值 680nH
饱和电流(LSAT) 12A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 9.1mΩ
额定电流 8A
Q值 -
长*宽*高 5.15mm*5.1mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A0503-R68-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A0503-R68-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A0503-R68-R HCM1A0503-R68-R数据手册

HCM1A0503-R68-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
