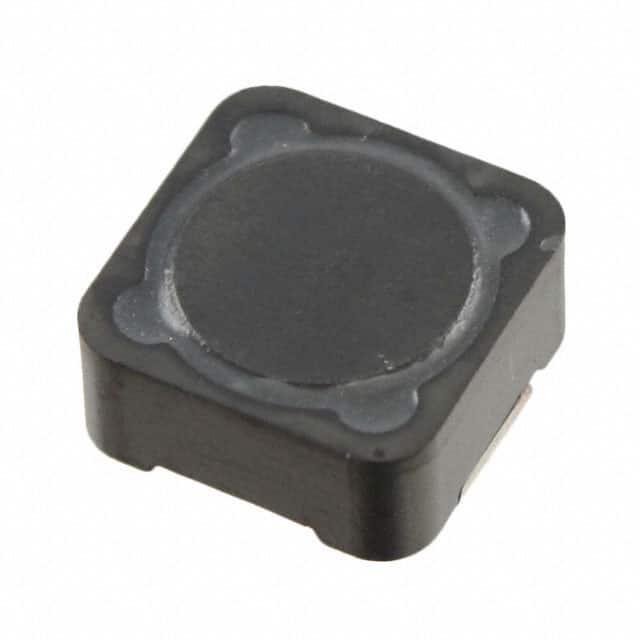

DR125-471-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 1.02A 870mA 470μH 718mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*6mm
供应商型号: N-DR125-471-R
供应商: 云汉优选
标准整包数: 600
EATON 贴片电感 DR125-471-R

DR125-471-R概述

    # Eaton DR 系列屏蔽式圆柱形电感器技术手册

    产品简介


    Eaton DR 系列屏蔽式圆柱形电感器是一款高功率密度和高效率的产品,专为现代电子系统设计,能够满足广泛的应用需求。该系列产品包含四种尺寸(DR73、DR74、DR125 和 DR127),其标称电感值范围从 0.33 μH 到 1000 μH,可承载峰值电流高达 56 A,具备磁屏蔽功能和牢固的安装结构。典型应用包括台式机和服务器、DVD 和媒体播放器、便携式及手持设备、LCD 显示器、直流-直流转换器、各种类型的开关电源(如升压、降压、正向和谐振转换器)、噪声滤波器以及滤波扼流圈。
    DR 系列产品采用铁氧体核心材料,其操作温度范围可达 -40 °C 至 +125 °C,且符合 J-STD-020 标准的焊锡回流温度要求。此系列电感器以无卤素、无铅为特点,确保环保友好型设计。

    技术参数


    | 参数项 | 描述 |

    | 电感范围 | 0.33 μH 至 1000 μH |
    | 峰值电流 | 最大达 56 A |
    | 工作温度 | -40 °C 至 +125 °C |
    | 磁屏蔽 | 确保电磁干扰最小化 |
    | 安装稳固 | 提供可靠的机械连接 |
    | 应用场景 | 桌面和服务器、DVD/媒体播放器、便携设备、LCD 显示器、DC-DC 转换器等 |
    关键性能指标
    - 电感误差:标称值 ±20%
    - 交流电阻(DCR):在 +20 °C 下为 0.0018 Ω 至 0.170 Ω
    - 额定电流(Irms):根据不同的型号从 1.15 A 至 17.6 A
    - 饱和电流(Isat):根据不同的型号从 1.39 A 至 56 A
    - 电压时间积(Volt-μsec):根据不同型号从 3.17 μsec 至 322.4 μsec

    产品特点和优势


    Eaton DR 系列屏蔽式圆柱形电感器的主要特点包括:
    1. 高功率密度:紧凑设计使体积更小、重量更轻,适合空间有限的系统设计。
    2. 高效能:低损耗和优秀的热管理能力,提高系统效率并延长使用寿命。
    3. 磁屏蔽:有效减少外部磁场干扰,提升系统的可靠性和稳定性。
    4. 耐用性:采用坚固的外壳和铁氧体核心材料,适应恶劣的工作环境。
    5. RoHS 合规性:绿色环保,符合严格的环保法规要求。
    这些特性使其成为高性能电子设备的理想选择,尤其是在对电磁兼容性要求较高的应用中表现出色。

    应用案例和使用建议


    DR 系列电感器广泛应用于多种电子设备和系统中,例如:
    - 桌面和服务器:用于提供稳定的直流电源。
    - LCD 显示器:确保高效的电源管理和减少噪声干扰。
    - 便携设备:如手机和平板电脑,支持小型化设计和长续航时间。
    - DC-DC 转换器:如升压和降压转换器,优化能源效率。
    在使用时,需注意选择合适的型号以匹配具体的应用场景和需求。例如,在高温环境下使用时,建议选用具有较高饱和电流的型号;而在需要高电感值时,则优先考虑更高电感值的型号。

    兼容性和支持


    Eaton DR 系列产品与其他电子元件和设备具有良好的兼容性,特别是在标准接口和封装方面。此外,Eaton 提供全面的技术支持和售后服务,包括详细的安装指南、故障排查手册以及在线技术支持平台,帮助客户快速解决问题并确保设备正常运行。

    常见问题与解决方案


    以下是一些常见的问题及其对应的解决方案:
    1. 问:如何确认最佳型号?
    - 解决方案:根据实际负载条件和环境需求,参考技术参数表选择最合适的型号。
    2. 问:长时间使用后性能下降怎么办?
    - 解决方案:定期检查连接点,确保良好接触;如发现异常,及时更换组件。
    3. 问:遇到过热现象怎么办?
    - 解决方案:检查散热系统是否工作正常,必要时增加外部冷却装置。

    总结和推荐


    Eaton DR 系列屏蔽式圆柱形电感器凭借其卓越的性能、可靠性以及环保特性,是现代电子系统中不可或缺的关键组件。它不仅适用于消费类电子产品,还能够在工业和汽车领域发挥作用。强烈推荐使用 Eaton DR 系列电感器来构建高性能、低成本且易于维护的电源解决方案。
    如果您正在寻找一款能够兼顾效率与成本的优质电感器,那么 Eaton DR 系列将是您的理想选择。

DR125-471-R参数

参数
直流电阻(DCR) 718mΩ
额定电流 870mA
Q值 -
测试频率 100KHz
电感值 470μH
饱和电流(LSAT) 1.02A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 12.5mm*12.5mm*6mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

DR125-471-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DR125-471-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DR125-471-R DR125-471-R数据手册

DR125-471-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.7314 ¥ 6.2169
库存: 3600
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 3730.14
直接购买
加入购物车
