WCLA1608V1-330-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 250MHz 2.3GHz 600mA 36@250MHz 33nH 220mΩ ±5% 0603 贴片安装 1.78mm*1.1mm*950μm
供应商型号: N-WCLA1608V1-330-R
供应商: 云汉优选
标准整包数: 1

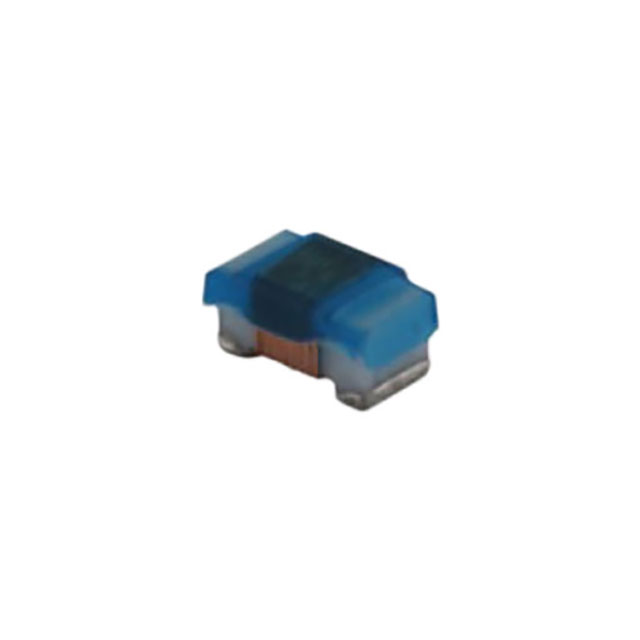

EATON 贴片电感 WCLA1608V1-330-R

WCLA1608V1-330-R概述

    Eaton WCLA1608V1 汽车级贴片电感技术手册解析

    1. 产品简介


    Eaton推出的WCLA1608V1是一款专为汽车级应用设计的绕线式芯片电感,具有高精度、高Q值以及出色的电气性能。该产品适用于多种现代汽车电子系统,如高级驾驶辅助系统(ADAS)、车载娱乐信息系统(Infotainment)、无线通信模块等。此外,它还被广泛用于天线调谐、板载计算机等领域。其主要功能是调节电路中的电感量,从而提高信号传输效率和稳定性。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 产品型号 | WCLA1608V1 |
    | 包装规格 | 0603(1608公制) |
    | 感应范围 | 1.6 nH 至 470 nH |
    | 感应容差 | ±5% 或 ±10% |
    | 测试频率 | 250 MHz |
    | 最小Q值 | 18 |
    | 直流电阻 | ≤0.04Ω至7Ω |
    | 工作温度范围 | -40°C 至 +125°C |
    3. 产品特点与优势
    - 高可靠性:通过了AEC-Q200认证,确保在恶劣环境下的稳定运行。
    - 优异性能:具备较高的Q值,能够在宽频范围内提供稳定的电感值。
    - 紧凑设计:采用小型化封装,适合空间受限的设计需求。
    - 广泛适用性:可应用于多种汽车电子系统,满足不同应用场景的需求。
    4. 应用案例与使用建议
    应用案例:
    - 在ADAS系统中,作为关键部件之一,用于传感器的数据处理部分。
    - 在信息娱乐系统中,帮助改善音质效果,增强用户体验。
    - 在无线通信设备中,提升信号接收能力和抗干扰能力。
    使用建议:
    - 根据具体的应用场景选择合适的感应值范围内的型号。
    - 注意安装时保持良好的散热条件,避免过热影响使用寿命。
    - 确保焊接过程中遵循正确的回流焊曲线设置,以防止损坏。
    5. 兼容性与支持
    WCLA1608V1与市面上主流的电子元器件具有良好兼容性,易于集成到现有的电路板设计中。Eaton公司提供全面的技术支持服务,包括样品申请、技术支持热线及在线文档资源库等,便于客户快速解决问题并加速产品研发进程。
    6. 常见问题解答
    1. 问:如何确定最适合我的应用需求的产品型号?
    答:首先明确所需的工作频率、额定电流以及允许的电感偏差范围,然后根据这些参数从上述表格中挑选最接近需求的选项。
    2. 问:长时间暴露于高温环境下会影响其性能吗?
    答:不会。该系列产品经过严格测试,可在规定的温度区间内正常运作。
    3. 问:是否符合RoHS标准?
    答:是的,“-R”后缀表示该产品完全符合RoHS指令要求。
    7. 总结与推荐
    综上所述,Eaton的WCLA1608V1汽车级绕线式芯片电感凭借卓越的质量控制水平、强大的功能性以及灵活的应用可能性,在当前市场环境中占据了一席之地。对于正在寻找高品质且可靠的汽车电子产品制造商来说,这是一个值得考虑的选择。如果您需要一款能够在复杂多变条件下表现优异的小型化电感元件,则此款产品将是您的理想之选!

WCLA1608V1-330-R参数

参数
额定电流 600mA
Q值 36@250MHz
测试频率 250MHz
电感值 33nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.3GHz
容差 ±5%
直流电阻(DCR) 220mΩ
长*宽*高 1.78mm*1.1mm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WCLA1608V1-330-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

WCLA1608V1-330-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON WCLA1608V1-330-R WCLA1608V1-330-R数据手册
