FP3-1R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 9.5A 6.26A 1μH 11.2mΩ ±15% 标准安装,贴片安装 7.25mm*6.7mm*3mm
供应商型号: N-FP3-1R0-R
供应商: 云汉优选
标准整包数: 1700

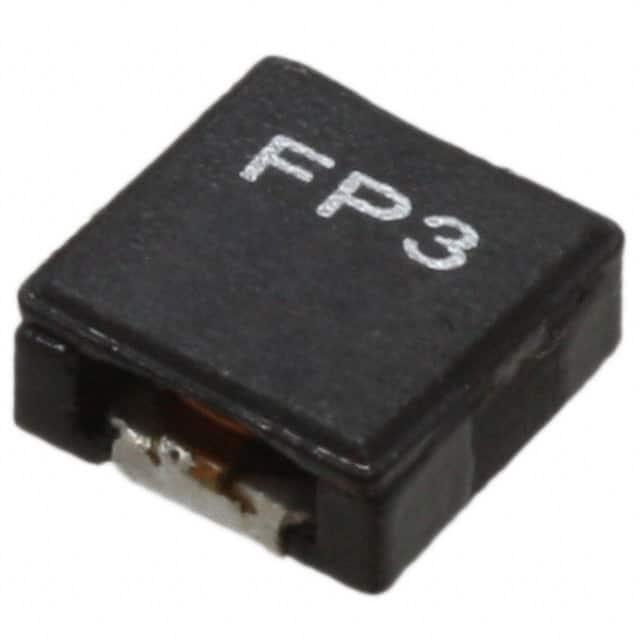

EATON 贴片电感 FP3-1R0-R

FP3-1R0-R概述

    高性能低轮廓大电流电感器 —— FP3 系列技术手册

    产品简介


    FP3 系列是高性能低轮廓大电流电感器,适用于多种电力管理和电子应用。这些电感器采用高耐热铁粉合金材料,具有非有机粘合剂,消除了因温度变化而引起的老化现象。其设计旨在提供稳定的电流性能和较低的电磁干扰(EMI),尤其适用于电压调节模块(VRMs)、服务器及笔记本电脑的电源管理等应用场景。

    技术参数


    - 电感范围:0.1μH 至 15μH
    - 封装尺寸:7.25 mm × 6.7 mm,高度为 3.0 mm
    - 额定直流电流:高达 34.7 Adc,峰值电流可能更高
    - 频率范围:最高可达 2 MHz
    - 存储温度范围:-40°C 至 +155°C
    - 工作温度范围:-40°C 至 +155°C(包括自温升)
    - 焊料回流温度:符合 J-STD-020D FP3 标准
    | 编号 | 电感值 (μH) | Irms (A) | Isat10% (A) | Isat15% (A) | DCR (mΩ) |
    |
    | FP3-R10-R | 0.10 | 19.0 | 27 | 34.7 | 1.00 |
    | FP3-R20-R | 0.22 | 15.3 | 16 | 20.8 | 1.54 |
    | FP3-R47-R | 0.44 | 10.9 | 11.6 | 14.9 | 3.05 |
    | ... | ... | ... | ... | ... | ... |
    注释:
    1. OCL (开路电感) 测试参数:100 kHz, 0.1 Vrms, 0.0 A 直流
    2. Irms DC 电流:在约 40°C 温升条件下无芯损耗时的近似值。交流电流需降额处理。
    3. Isat Amps 峰值:约 10% 落差时的峰值电流
    4. Isat Amps 峰值:约 15% 落差时的峰值电流
    5. K 因子:用于确定核心损耗 (Bp-p) 的公式。Bpp = K L ΔI

    产品特点和优势


    FP3 系列电感器具备以下特点和优势:
    - 低剖面设计:采用紧凑的表面贴装技术(SMT),适合空间有限的应用场合。
    - 高电流承载能力:具有良好的散热设计,确保长时间稳定运行。
    - 磁屏蔽性能:有效降低电磁干扰(EMI)。
    - 宽泛的工作温度范围:能够在极端环境下可靠工作。
    - 高可靠性:通过高温、高湿度、振动等严苛环境测试。

    应用案例和使用建议


    FP3 系列电感器广泛应用于桌面电脑、服务器的 VRMs 和 EVRDs,笔记本电脑及笔记本电脑的电源管理模块,以及图形卡等领域。具体使用建议如下:
    - 散热设计:确保良好的 PCB 布局,以促进空气流动,减少热量积聚。
    - 电流测试:进行充分的电流测试以确保安全操作边界。

    兼容性和支持


    FP3 系列电感器经过严格测试,兼容多种电路设计和标准。厂商提供了全面的技术支持,包括设计指南、焊接工艺参考及售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    根据技术手册,用户可能会遇到的问题及其解决方案如下:
    1. 温升过高:检查 PCB 布局,确保有足够的散热路径。如果必要,可增加散热片或风扇来改善散热条件。
    2. 电流不足:核实系统供电是否满足要求,适当调整 PCB 设计以减小阻抗。

    总结和推荐


    FP3 系列电感器凭借其卓越的电流承载能力、低剖面设计和磁屏蔽特性,在众多应用领域表现出色。它非常适合需要高效能和可靠性的高端应用。综合考虑,我们强烈推荐此系列电感器作为高端电源管理解决方案的选择。

FP3-1R0-R参数

参数
电感值 1μH
饱和电流(LSAT) 9.5A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 11.2mΩ
额定电流 6.26A
Q值 -
测试频率 100KHz
长*宽*高 7.25mm*6.7mm*3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP3-1R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP3-1R0-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP3-1R0-R FP3-1R0-R数据手册

FP3-1R0-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1700+ $ 1.9467 ¥ 16.547
库存: 8298
起订量: 1700 增量: 1700
交货地:
最小起订量为:1700
合计: ¥ 28129.9
