HCF1305-4R7-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 10.4A 10.9A 4.7μH 7.2mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*5mm
供应商型号: 513-1517-2-ND
供应商: Digi-Key
标准整包数: 600

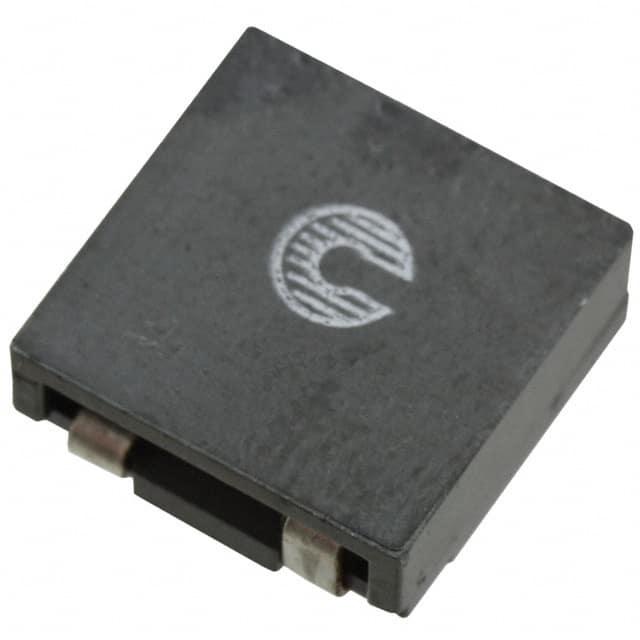

EATON 贴片电感 HCF1305-4R7-R

HCF1305-4R7-R概述

    HCF1305 高频高电流功率电感器

    产品简介


    HCF1305 系列是专门设计用于高频高电流应用的功率电感器。这些电感器采用表面贴装技术(SMT),外形尺寸为 12.5 mm x 12.5 mm x 5.0 mm,适用于各种工业和消费电子产品。主要功能包括:
    - 设计用于高速开关模式应用,需要低电压和高电流。
    - 使用铁氧体磁芯材料,具有高直流偏置电阻和低磁芯损耗。
    - 应用领域包括新一代处理器、高电流 DC-DC 转换器、VRM 和多相降压调节器,以及工作站、路由器和服务器。

    技术参数


    HCF1305 的技术规格如下:
    - 尺寸:12.5 mm x 12.5 mm x 5.0 mm
    - 磁芯材料:铁氧体
    - 电感范围:0.47 μH 至 4.7 μH
    - 电流范围:10.4 A 至 36.0 A
    - 频率范围:100 kHz 至 1 MHz
    - 储存温度范围:-40 °C 至 +125 °C
    - 工作温度范围:-40 °C 至 +125 °C(环境温度加上自温升)
    - 焊接回流温度:符合 J-STD-020(最新修订版)标准

    产品特点和优势


    HCF1305 系列电感器具有以下几个显著特点和优势:
    - 高效能:铁氧体磁芯材料确保了高直流偏置电阻和低磁芯损耗,提高了整体效率。
    - 宽广的工作范围:能够适应广泛的电流和频率要求,适用于多种应用。
    - 可靠的设计:经过严格测试,能够在极端环境下稳定运行。
    - RoHS 合规:满足环保标准,符合无铅焊接要求。

    应用案例和使用建议


    HCF1305 系列电感器广泛应用于各类电子设备中,例如工作站、路由器、服务器和电信设备等。实际应用中,用户需注意以下几点以确保最佳效果:
    - PCB 布局:应避免在电感器下方布线或打过孔,以免影响散热。
    - 电流负载:根据实际需求选择合适的电感值和电流等级,确保不会超过最大允许电流。
    - 温度管理:由于高温可能会影响电感器的性能,建议进行有效的散热设计。

    兼容性和支持


    HCF1305 系列电感器与其他电子元器件和设备具有良好的兼容性。厂商提供了详细的使用手册和技术支持,帮助用户正确安装和维护设备。此外,还提供 RoHS 合规性保证,确保产品符合环保标准。

    常见问题与解决方案


    根据技术手册,以下是几个常见的问题及其解决方案:
    - Q1:如何确保电感器不超温?
    A1:建议监测电感器的温度,确保在最坏情况下不超过 +125 °C。可以通过优化 PCB 布局和增加散热来实现。

    - Q2:如何选择合适的电感值?
    A2:根据具体应用的需求选择合适的电感值。通常,更高的电感值可以减少输出纹波电流,但会降低工作效率。因此,需要在电感值和工作频率之间找到平衡点。

    总结和推荐


    HCF1305 系列电感器以其高效能、宽广的工作范围和可靠的性能在市场上具有很强的竞争力。无论是对于下一代处理器还是电信设备的应用,它都是一个理想的选择。综合考虑其优点和适用范围,强烈推荐使用 HCF1305 系列电感器。

HCF1305-4R7-R参数

参数
容差 ±20%
直流电阻(DCR) 7.2mΩ
额定电流 10.9A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 10.4A
自谐振频率(SRF) -
长*宽*高 12.5mm*12.5mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCF1305-4R7-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCF1305-4R7-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCF1305-4R7-R HCF1305-4R7-R数据手册

HCF1305-4R7-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 2.3781 ¥ 19.9017
1200+ $ 2.243 ¥ 18.7708
1800+ $ 2.1676 ¥ 18.1402
3000+ $ 2.1168 ¥ 17.7152
库存: 600
起订量: 600 增量: 1
交货地:
最小起订量为:600
合计: ¥ 11941.02
