首页  >  产品百科  >  DR74-2R2-R

DR74-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 7.06A 4.76A 2.2μH 12.6mΩ ±20% 0704 标准安装,贴片安装 7.6mm*7.6mm*4.35mm
供应商型号: F-DR74-2R2-R
供应商: 海外现货
标准整包数: 1100

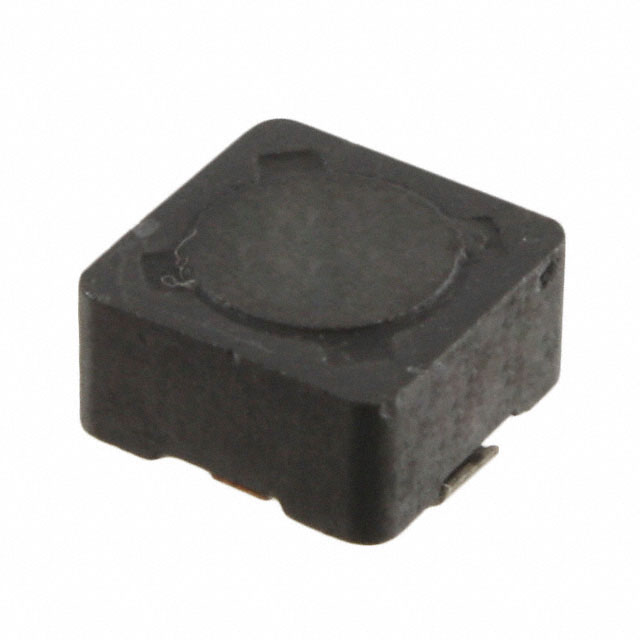

EATON 贴片电感 DR74-2R2-R

DR74-2R2-R概述

    高效高密度屏蔽式鼓芯电感

    产品简介


    本产品是高功率密度、高效能的屏蔽式鼓芯电感器,专为各类电子设备提供可靠的电源管理解决方案。该系列产品包含四种不同尺寸的电感器,其电感范围从0.33 μH到1000 μH不等,峰值电流最高可达56A。采用磁性屏蔽设计,确保在各种应用环境中都能稳定工作,同时提供安全的安装方式。

    技术参数


    - 产品代码与尺寸:通过DRxxx-yyy-R表示,其中DRxxx表示产品代码和尺寸,yyy表示电感值(μH),R表示小数点位置。
    - 温度范围:
    - 存储温度:-40 °C 至 +125 °C
    - 工作温度:-40 °C 至 +125 °C
    - 焊接回流温度:符合J-STD-020标准
    - 电感规格:
    - 开路电感测试参数:100 kHz,0.25 Vrms,0.0 Adc
    - 电流规格:最大RMS电流和饱和电流
    - 最大峰值电流:约在20°C时达到饱和电流的30%下降点
    - 直流电阻:通常在20°C时不超过一定限制
    - 应用电压-时间积:特定条件下的损耗参考值

    产品特点和优势


    - 高功率密度:提供高效的能量转换,适用于紧凑型设计。
    - 磁性屏蔽:有效减少电磁干扰,提高系统的整体稳定性。
    - 稳定安装:通过特殊设计,确保电感器在多种环境下的稳固安装。
    - 环境适应性:能够在宽广的温度范围内可靠工作,适用于极端环境。

    应用案例和使用建议


    - 应用领域:适用于桌面和服务器、DVD播放器、便携式手持设备、LCD显示屏、DC-DC转换器、降压、升压、正向和共振转换器,以及噪声过滤和滤波线圈。
    - 使用建议:在实际应用中,需要根据具体的应用环境选择合适的电感器型号。建议进行适当的热管理,以防止过热现象。同时,遵循厂商提供的焊接回流温度曲线进行组装,确保焊接质量。

    兼容性和支持


    - 兼容性:这些电感器具有良好的通用性,可以与大多数现有电子设备兼容。厂商提供了详细的焊接和安装指南,以确保正确安装。
    - 支持与维护:制造商提供全面的技术支持,包括使用说明、故障排查和售后维护服务。用户可以通过厂商网站获取相关资源和支持。

    常见问题与解决方案


    1. 问题:电感器在高温环境下性能下降。
    - 解决方案:增加散热措施,如使用散热片或风扇。避免长时间在超过125°C的工作温度下运行。

    2. 问题:电感器的直流通路电阻较高。
    - 解决方案:选择更低电阻的电感器型号,或者优化电路设计以减少总电阻。

    3. 问题:焊接过程中出现焊料流动不良。
    - 解决方案:遵循制造商提供的焊接温度曲线,使用正确的焊接材料和技术,确保良好的焊接效果。

    总结和推荐


    该系列高功率密度、高效能的屏蔽式鼓芯电感器,具有出色的稳定性和可靠性,在多种应用场景中表现出色。特别适合需要高效率和紧凑设计的场合。鉴于其广泛的应用领域和优秀的性能表现,我们强烈推荐将其应用于电子设备的设计中。

DR74-2R2-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 12.6mΩ
额定电流 4.76A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 7.06A
长*宽*高 7.6mm*7.6mm*4.35mm
通用封装 0704
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DR74-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DR74-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DR74-2R2-R DR74-2R2-R数据手册

DR74-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1100+ $ 0.3555 ¥ 3.011
2200+ $ 0.3523 ¥ 2.9841
3300+ $ 0.3491 ¥ 2.9572
库存: 37400
起订量: 1100 增量: 1100
交货地:
最小起订量为:1100
合计: ¥ 3312.1
