HCF1007-R56-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 36A 26A 560nH 1.3mΩ ±20% 标准安装,贴片安装 10.1mm*7.8mm*6.65mm
供应商型号: 283-HCF1007-R56-RTR-ND
供应商: Digi-Key
标准整包数: 1

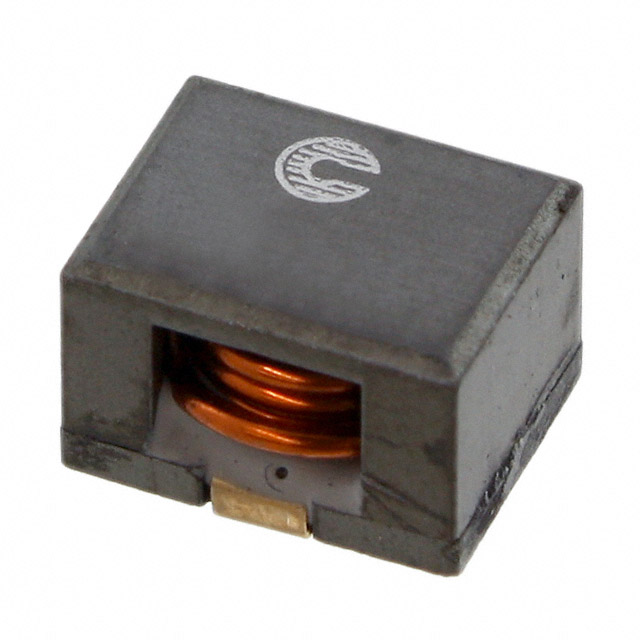

EATON 贴片电感 HCF1007-R56-R

HCF1007-R56-R概述

    电子元器件技术手册:HCF1007 高频高电流功率电感

    产品简介


    HCF1007是一款高性能的高频高电流功率电感,适用于各种电力管理和转换系统。该产品采用表面贴装封装,尺寸为10.3 x 8.1 x 6.65 mm,拥有铁氧体磁芯材料,确保了高电流承载能力和低核心损耗。该电感特别适合用于点负载模块、多相调节器、电压调节模块(VRM)、桌面及服务器VRM和EVRD、数据网络和存储系统、显卡及电池电源系统。

    技术参数


    HCF1007的主要技术参数如下:
    | 参数 | 值 |

    | 尺寸 | 10.3 x 8.1 x 6.65 mm |
    | 磁芯材料 | 铁氧体 |
    | 感应范围 | 0.3 µH 至 10.0 µH |
    | 电流范围 | 5.3 A 至 48 A |
    | 频率范围 | 最高达 1 MHz |
    | 工作温度范围 | -40 °C 至 +125 °C |
    | 无铅焊接标准 | 符合J-STD-020 |

    产品特点和优势


    HCF1007的优势在于其紧凑的尺寸、高电流承载能力、低核心损耗以及紧密的DCR容差。此外,它的频率响应特性使其成为多种应用的理想选择,特别是在需要高电流和高频率的应用环境中。

    应用案例和使用建议


    HCF1007广泛应用于各种电力管理系统中,如数据中心的电源供应、服务器的VRM、显卡的电源模块等。为了确保最佳性能,建议遵循以下使用建议:
    1. 避免在电感下方布线或打孔。
    2. 确保良好的热管理,避免超过最大工作温度。

    兼容性和支持


    HCF1007电感兼容无铅焊接工艺,并符合RoHS标准。制造商提供详细的焊接工艺参数,以确保产品的可靠性和一致性。

    常见问题与解决方案


    根据技术手册,常见的问题及其解决方案包括:
    1. 温度上升过快
    - 解决方法:改善PCB布局,增加铜厚,优化散热设计。
    2. 焊接过程出现问题
    - 解决方法:严格按照J-STD-020标准进行焊接。

    总结和推荐


    HCF1007是一款性能优越的高频高电流功率电感,适用于需要高电流承载和良好频率响应的应用场景。其紧凑的设计和可靠的性能使其在市场上具有很强的竞争力。对于需要高性能电力管理解决方案的用户,强烈推荐使用HCF1007。

HCF1007-R56-R参数

参数
额定电流 26A
Q值 -
测试频率 100KHz
电感值 560nH
饱和电流(LSAT) 36A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.3mΩ
长*宽*高 10.1mm*7.8mm*6.65mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCF1007-R56-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCF1007-R56-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCF1007-R56-R HCF1007-R56-R数据手册

HCF1007-R56-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 2.1145 ¥ 17.8677
1400+ $ 1.9944 ¥ 16.8524
3500+ $ 1.885 ¥ 15.9283
库存: 700
起订量: 700 增量: 1
交货地:
最小起订量为:700
合计: ¥ 12507.39
