HC2LP-1R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 300KHz 42.5A 33A 1μH 1.3mΩ ±20% 标准安装,贴片安装 19.2mm*19.2mm*11.18mm
供应商型号: HC2LP-1R0-R
供应商: Master
标准整包数: 10

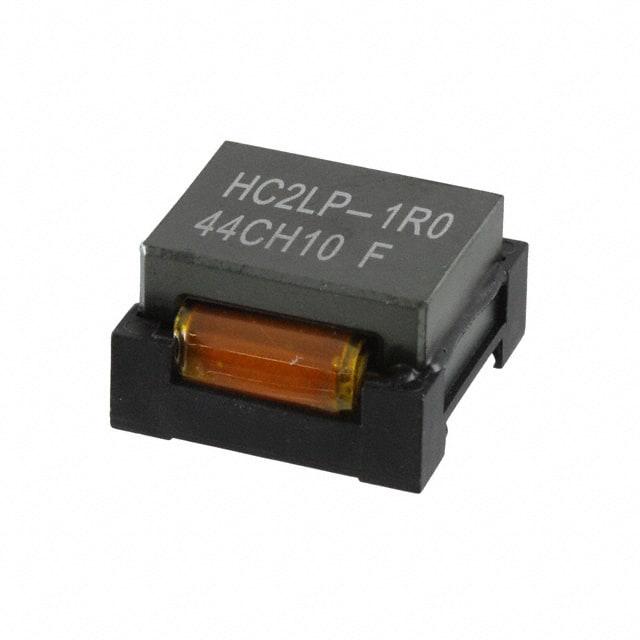

EATON 贴片电感 HC2LP-1R0-R

HC2LP-1R0-R概述


    产品简介


    HC2LP系列低剖面高电流功率电感器是专为高密度、高电流/低电压应用设计的电子元件。这款电感器采用箔技术,相较于传统磁线,可靠性更高,特别适用于高频电路设计。HC2LP系列电感器具有紧凑的体积和较高的频率响应范围(最高可达1MHz),可应用于多种场景,如分布式电源系统中的DC-DC转换器、通用低压电源、计算机系统、服务器、点负载(POL)转换器、工业设备及网络/电信电源供应等。

    技术参数


    - 开路电感:各型号在300kHz频率下进行测试,电压均方根值为0.250V,直流电流为0A。
    - 额定电流(Irms):最大允许电流为2A(近似值),饱和电流(Isat)范围为24.3A到63.75A不等,取决于具体型号。
    - 直流电阻(DCR):在20°C时,DCR值在0.0006Ω至0.0046Ω之间。
    - 伏微秒(Volt-μs):在300kHz频率下,用于产生10%总损耗的核心损耗所需的伏微秒值范围为6.87V-μs至20.62V-μs。
    - 工作温度范围:存储和操作温度范围均为-40°C至+125°C。
    - 焊锡回流温度:符合J-STD-020D标准。

    产品特点和优势


    HC2LP系列电感器采用箔技术,提高了高频电路的可靠性。其低剖面设计使其适用于高密度电路板布局,适合各种紧凑型应用场合。该系列产品还支持高达1MHz的频率范围,使其能够满足现代电力电子系统对高频应用的需求。通过严格的材料选择和制造工艺,HC2LP系列电感器能够确保长期稳定的性能表现。

    应用案例和使用建议


    应用案例
    HC2LP系列电感器广泛应用于分布式电源系统的DC-DC转换器、计算机系统和服务器等。例如,在数据中心的服务器中,HC2LP系列电感器可以作为高效的电源解决方案,确保系统的稳定运行。
    使用建议
    - 在选择具体型号时,应根据系统要求确定合适的电感值(μH)、额定电流和伏微秒值。
    - 由于HC2LP系列电感器的工作电流较大,需要考虑适当的散热措施以避免过热。建议在实际应用中进行温升测试,确保温度不超过125°C。
    - 在焊锡过程中,必须遵循制造商提供的焊锡回流温度规范,以保证焊接质量和电感器的可靠性。

    兼容性和支持


    HC2LP系列电感器适用于大多数标准电子组装流程,与其他标准电子元器件和设备具有良好的兼容性。制造商Eaton提供了详尽的技术支持文档,包括技术数据表、使用手册和常见问题解答等,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    - 问题:如何确定合适的电感值?
    解决办法:应根据具体的应用需求,如输入输出电压、输出电流和开关频率等因素,来选择合适的电感值。
    - 问题:如何避免电感器过热?
    解决办法:合理设计PCB布局,增加散热面积,并确保良好的空气流通。如果需要,可以安装散热片或风扇辅助散热。
    - 问题:如何选择合适的焊接参数?
    解决办法:严格按照J-STD-020D标准进行焊锡,注意控制预热时间、峰值温度和冷却速率。

    总结和推荐


    HC2LP系列低剖面高电流功率电感器凭借其高性能、可靠性和广泛的适用范围,在现代电子系统中表现出色。它适用于各种高频应用场合,尤其是在高密度电路板设计中具有明显的优势。虽然初始成本可能较高,但从长远来看,其出色的性能和较长的使用寿命使得这款产品成为值得投资的选择。总体而言,强烈推荐使用HC2LP系列电感器,特别是在需要高电流密度和高频率响应的场合。

HC2LP-1R0-R参数

参数
直流电阻(DCR) 1.3mΩ
额定电流 33A
Q值 -
测试频率 300KHz
电感值 1μH
饱和电流(LSAT) 42.5A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 19.2mm*19.2mm*11.18mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HC2LP-1R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。
