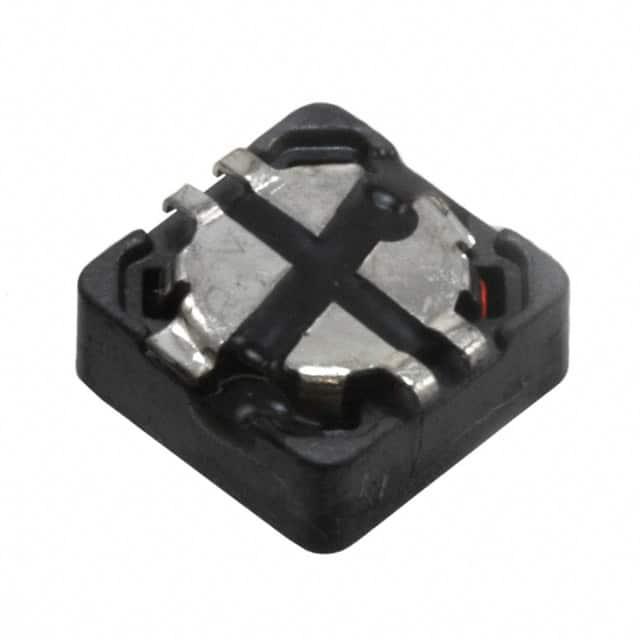

DRQ73-150-R

产品分类: 其他电感
厂牌: EATON
产品描述: 15.01μH,60.04μH 100KHz 100KHz 339mΩ 2.05A 1.83A ±20% 标准安装,贴片安装 7.6mm*7.6mm*3.55mm
供应商型号: F-DRQ73-150-R
供应商: 海外现货
标准整包数: 1350
EATON 其他电感 DRQ73-150-R

DRQ73-150-R概述

    Eaton DRQ 系列屏蔽式鼓形电感器技术手册

    1. 产品简介


    Eaton 的 DRQ 系列屏蔽式鼓形电感器是一系列高性能、高密度的双线圈电感器。它们采用屏蔽式设计,具有优异的电磁干扰抑制能力。这些电感器可用于单个电感器或耦合变压器应用(匝比为1:1),适用于多种电子设备和电路中。该系列电感器分为多个尺寸型号,涵盖广泛的电感值和电流等级。

    2. 技术参数


    以下是 DRQ 系列电感器的主要技术规格:
    - 峰值电流:从0.13 A到56 A不等
    - 有效电流:从0.128 A到17.9 A不等
    - 电感值:从0.33 µH到4.02 mH不等
    - 绝缘电压:两线圈间达到200 Vac
    - 温度范围:存储温度范围-40 °C至+125 °C;操作温度范围-40 °C至+125 °C
    - 焊接回流温度:符合 J-STD-020 (最新修订版) 规范
    详细的技术规格见下表:
    | 型号 | 额定电感 (µH) | 并联电流 (A) | 饱和电流 (A) | 峰值直流电阻 (Ω) | 伏-微秒值 (µ-sec) |
    |
    | DRQ73-R33-R | 0.33 | 0.306 | 6.19 | 14.4 | 0.0074 |
    | DRQ73-1R0-R | 1.00 | 0.992 | 5.25 | 7.97 | 0.0103 |
    | DRQ73-1R5-R | 1.50 | 1.482 | 4.64 | 6.52 | 0.0132 |

    3. 产品特点和优势


    DRQ 系列电感器具备以下显著特点和优势:
    - 高功率密度:紧凑设计使其能够在有限空间内提供高电感值和大电流。
    - 双重连接方式:通过并联和串联方式,提供广泛的选择性。
    - 屏蔽式结构:有效降低电磁干扰,提高电路稳定性。
    - 宽泛的工作温度范围:适应极端环境下的应用需求。

    4. 应用案例和使用建议


    DRQ 系列电感器适用于多种应用场景:
    - 电源管理:例如作为开关电源中的滤波扼流圈,用于DC-DC转换器和VRM电感器。
    - 多媒体设备:如桌面电脑、服务器、DVD播放器和媒体播放器。
    - 便携设备:如手持设备和LCD显示器。
    在使用过程中,建议根据具体应用需求选择合适的型号,并确保操作温度不超过 +125 °C。在并联和串联配置时,要注意正确接线以避免短路和其他潜在故障。

    5. 兼容性和支持


    DRQ 系列电感器具有良好的兼容性,可以与其他标准组件配合使用。Eaton 公司提供详细的技术支持和维护服务,确保客户能够充分利用这些产品的全部潜力。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:安装后电路不稳定。
    - 解决方法:检查接线是否正确,确保所有连接点紧固可靠。如果仍然存在问题,请联系技术支持。
    - 问题:温度过高导致过载。
    - 解决方法:确认使用环境温度未超过规格限制,并适当增加散热措施。

    7. 总结和推荐


    总体而言,Eaton DRQ 系列屏蔽式鼓形电感器是一款高性能、高可靠性的产品,特别适合于需要高功率密度和低电磁干扰的应用场合。对于需要稳定电源管理和高效电路保护的设计,强烈推荐使用这一系列产品。

DRQ73-150-R参数

参数
容差 ±20%
直流电阻(DCR) 339mΩ
额定电流 1.83A
Q值 -
测试频率 100KHz
电感值 15.01μH,60.04μH
饱和电流(LSAT) 2.05A
自谐振频率(SRF) 100KHz
长*宽*高 7.6mm*7.6mm*3.55mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
