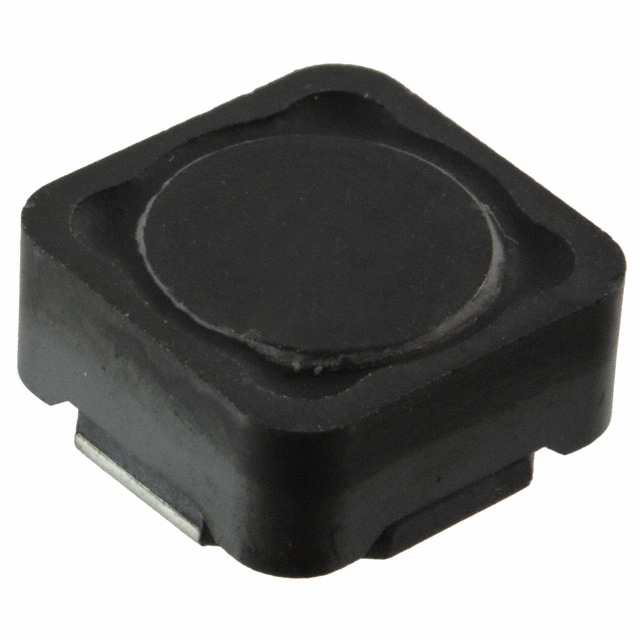

DRA125-220-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 4.74A 3.95A 22μH 35mΩ ±20% 0125 标准安装,贴片安装 12.5mm*12.5mm*6mm
供应商型号: 7701680
供应商: 海外现货
标准整包数: 5
EATON 贴片电感 DRA125-220-R

DRA125-220-R概述


    产品简介


    产品类型:高功率密度、高效率的屏蔽式圆柱形芯电感器(DRA系列)
    主要功能:这些电感器采用磁屏蔽设计,以减少电磁干扰(EMI),并且具备多种机械尺寸,适合不同的应用需求。
    应用领域:
    - 车身电子:前灯、尾灯和内部照明系统,HVAC控制器,车门、窗户升降系统及座椅控制
    - 高级驾驶辅助系统(ADAS):自适应巡航控制(ACC)、碰撞避免系统、汽车黑盒子系统
    - 娱乐和集群电子设备:音频子系统、数字仪表盘、车内娱乐(IVI)和导航
    - 底盘和安全电子设备:电子稳定控制系统(ESC)、电子驻车制动、电动助力转向(EPS)
    - 发动机和动力总成系统:柴油/汽油发动机管理系统、动力控制模块(PCM)/发动机控制单元(ECU)、变速箱控制单元(TCU)

    技术参数


    电感范围:0.28 µH 到 1000 µH
    电流范围:最高可达56 A
    直流电阻(DCR):典型值范围从0.002 Ω到0.950 Ω(在+25°C时)
    饱和电流(Isat1和Isat2):峰值电流分别对应约30%和40%的电流滚降
    K因子:用于计算芯部损耗(Bp-p = K L ∆I)
    存储温度范围:-40 °C 到 +165 °C
    工作温度范围:-40 °C 到 +165 °C(环境温度加上自身温升)
    焊锡耐热温度:符合J-STD-020(最新修订)标准

    产品特点和优势


    磁屏蔽设计:有效降低电磁干扰(EMI),确保稳定可靠的性能。
    高功率密度和高效率:能够承受高电流并提供高效能,适用于严苛的应用环境。
    坚固的构造:能够应对高冲击和振动环境。
    五种不同的机械尺寸:满足不同应用需求。
    AEC-Q200认证:符合汽车级严格的标准。

    应用案例和使用建议


    应用案例:这些电感器被广泛应用于车身电子系统、高级驾驶辅助系统(如ACC和碰撞避免系统)、娱乐系统(如音频和导航)和动力总成系统(如发动机管理和控制单元)。
    使用建议:
    - 确保PCB布局合理,保证良好的散热效果,避免其他发热组件的影响。
    - 为避免温度超过165°C,建议进行适当的温升测试。
    - 在大电流或复杂电路条件下,应进行额外的温度和电流补偿,确保设备安全运行。

    兼容性和支持


    兼容性:这些电感器与其他电子元器件具有良好的兼容性,适用于各种高要求的应用场景。
    支持:Eaton Electronics公司提供了全面的技术支持和维护服务,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    问题1:电感器在高温环境下无法正常工作。
    解决方案:检查环境温度和电感器本身的温升情况,确保不超过+165°C的最大工作温度。通过优化PCB布局和增加散热片来改善散热条件。
    问题2:电感器在高频应用下出现过热现象。
    解决方案:降低输入电流,减少交流电流的影响。适当调整电路参数,提高散热能力,确保电感器在安全范围内工作。

    总结和推荐


    综合评估:这些电感器以其坚固的结构、磁屏蔽设计和高功率密度等特点,适用于各种严苛的工业和汽车应用环境。它们在车身电子系统、高级驾驶辅助系统、娱乐系统和动力总成系统中表现出色。
    推荐使用:对于需要高性能、高可靠性且具备良好电磁兼容性的应用场景,强烈推荐使用Eaton Electronics公司的DRA系列电感器。它们不仅能够提供卓越的性能,还能确保长期稳定的运行。

DRA125-220-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 35mΩ
额定电流 3.95A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 4.74A
长*宽*高 12.5mm*12.5mm*6mm
通用封装 0125
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DRA125-220-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DRA125-220-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DRA125-220-R DRA125-220-R数据手册

DRA125-220-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 9.4985
150+ ¥ 9.0967
300+ ¥ 8.9012
库存: 563
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 47.49
直接购买
加入购物车
