HCM0703-100-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 7A 3.2A 10μH 77.6mΩ ±20% 0703 标准安装,贴片安装 7.1mm*6.6mm*3mm
供应商型号: N-HCM0703-100-R
供应商: 云汉优选
标准整包数: 1500

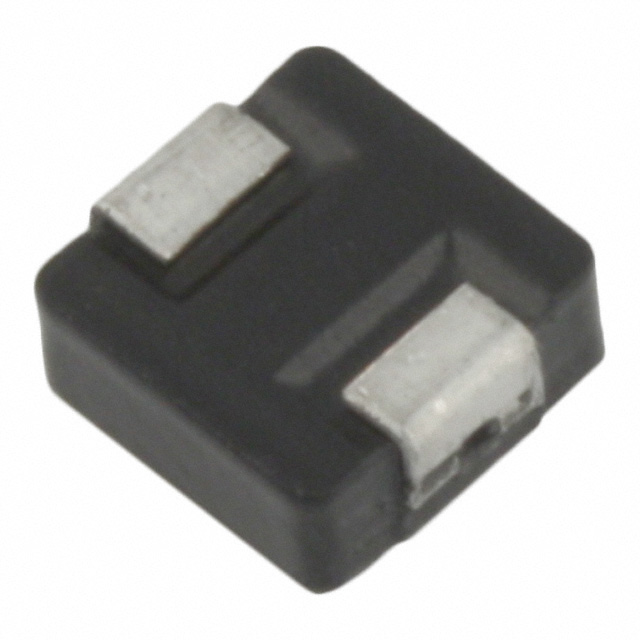

EATON 贴片电感 HCM0703-100-R

HCM0703-100-R概述

    HCM0703 高电流功率电感器

    产品简介


    HCM0703 是一款专为高电流应用设计的功率电感器,适用于多种电压调节模块(VRM)、多相调节器及点负载模块等应用场合。此款电感器采用了铁粉芯材料,具有磁屏蔽功能,从而减少了电磁干扰(EMI)。此外,其工作频率范围可达5 MHz,具备从0.15 μH到33 μH的多种电感值选择,能满足不同应用场景的需求。

    技术参数


    - 电流范围:1.8 A至52 A
    - 额定电感值范围:0.15 μH至33 μH
    - 频率范围:最高5 MHz
    - 温度范围:存储温度-55 °C至+125 °C;工作温度-55 °C至+125 °C
    - 封装尺寸:7.4 mm x 6.8 mm x 3.0 mm
    - 材料:铁粉芯

    产品特点和优势


    HCM0703 的最大亮点在于其高电流承载能力、低核心损耗及出色的电磁兼容性。通过磁屏蔽技术,有效降低了电磁干扰,使得该电感器特别适合用于需要高电磁兼容性的场合。此外,其广泛的电感值选择和工作频率范围使其能够适应多种复杂的应用场景。

    应用案例和使用建议


    HCM0703 广泛应用于各种高性能电源管理场合,如桌面和服务器的 VRM/EVRD、基站设备、笔记本和台式机调节器以及电池供电系统。根据手册中的数据,该电感器在特定的电流范围内表现出良好的性能,尤其是在高频工作环境下。为了达到最佳效果,建议在使用过程中注意散热管理和电路布局,以确保设备在正常工作温度范围内运行。

    兼容性和支持


    HCM0703 与多种标准焊接工艺兼容,包括铅(Pb)焊料和无铅焊料。Eaton Electronics 提供详尽的技术文档和客户支持,以帮助用户更好地理解和使用该产品。此外,手册中还提供了详细的焊接温度曲线和封装尺寸信息,便于进行设计和生产。

    常见问题与解决方案


    1. 温度过热:当温度超过125°C时,电感器性能可能下降。建议通过优化电路布局和增加散热措施来控制温度。
    2. 电流过载:使用时要确保电流不超过规定的峰值电流,否则可能导致电感器损坏。建议查阅手册中的图表,了解具体电感值下的最大允许电流。
    3. 安装错误:错误的焊接过程可能导致焊接不良或连接失效。务必按照手册中提供的焊接温度曲线进行操作。

    总结和推荐


    综上所述,HCM0703 是一款性能优越的高电流功率电感器,特别适合需要高效能、高可靠性的应用场景。无论是用于桌面和服务器的 VRM/EVRD、还是笔记本和台式机的调节器,HCM0703 都能提供稳定的电力支持。鉴于其出色的性能和广泛的应用领域,我们强烈推荐 HCM0703 作为高性能电源解决方案的首选。

HCM0703-100-R参数

参数
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 7A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 77.6mΩ
额定电流 3.2A
长*宽*高 7.1mm*6.6mm*3mm
通用封装 0703
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCM0703-100-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM0703-100-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM0703-100-R HCM0703-100-R数据手册

HCM0703-100-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.8652 ¥ 7.3542
库存: 39400
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 11031.3
