EM257502HC-BK

厂牌: EATON

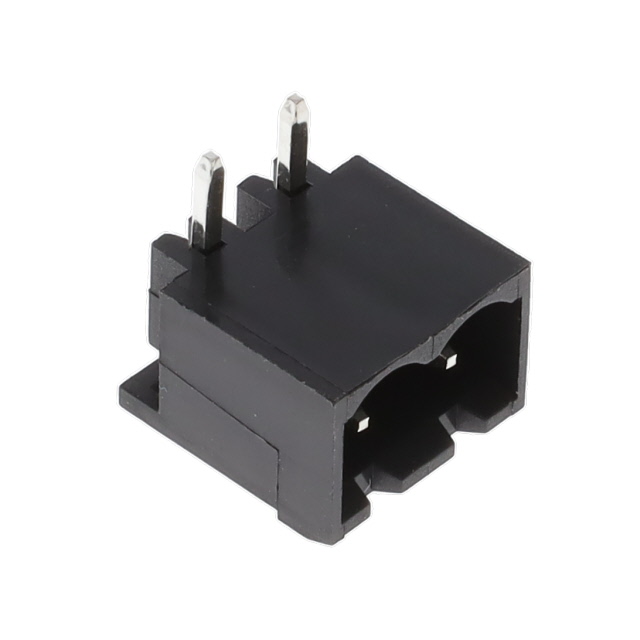

产品描述: Conn Shrouded Header HDR 2 POS 5.08mm Solder RA Side Entry Thru-Hole
供应商型号: 3280537
供应商: 海外现货
标准整包数: 1
EATON 接线座- 接头/插头和插口 EM257502HC-BK

EM257502HC-BK概述

    EuroMag系列PCB端子块技术手册

    产品简介


    EuroMag系列PCB端子块是一种用于印刷电路板(PCB)连接的可插拔终端块,提供水平和垂直安装选项。这些端子块主要用于电力分配系统、工业自动化、机械设备和其他需要高可靠性和安全性的场合。它们能够确保电流稳定传输,并且通过UL认证,适用于各类恶劣环境下的应用。

    技术参数


    - 额定值: 16A,300V
    - 中心间距: 5.08mm(0.20英寸)
    - 支持的中心间距: 可定制为10.16mm(0.40英寸)
    - 安装方式: 水平和垂直
    - 引脚数: 2至24个
    - 基座材料: UL等级94V0阻燃塑料
    - 接触材料: 铜锡镀层
    - 操作温度: 最大105°C(221°F),最小-40°C(-40°F)
    - 推荐PCB孔径: 1.40mm(0.055英寸)
    - 建设方式: 模压到长度
    - 机构信息: 文件号E62622;CE认证

    产品特点和优势


    EuroMag系列PCB端子块的主要特点是其出色的耐温性能、高电流承载能力和可靠的电气连接。这些特性使得它们特别适合于严苛的工业环境,如工厂自动化、电力传输和控制面板等。此外,其快速插拔设计极大地简化了组装过程,提高了生产效率。

    应用案例和使用建议


    在实际应用中,EuroMag端子块常用于制造各种设备和系统的电源管理单元。例如,在电机控制系统中,它们可以用来连接电源线和信号线,以实现稳定的电流传输。建议在使用时注意正确的孔径尺寸,以确保良好的接触效果和长寿命。此外,为了获得最佳性能,应遵循制造商提供的安装指南。

    兼容性和支持


    EuroMag系列端子块具有良好的互配兼容性,能够与Mating Plugs(EM2565, EM3108系列)无缝连接。厂家提供了详尽的技术支持和维护服务,包括产品文档、安装指南和技术咨询服务,以确保客户能够高效地使用这些产品。

    常见问题与解决方案


    - Q: 端子块是否支持高温环境?
    - A: 是的,它们可以在高达105°C的环境中正常工作。
    - Q: 如何选择正确的引脚数?
    - A: 根据具体的应用需求来选择。例如,对于需要多路输入/输出的应用,可以选择更多引脚的型号。
    - Q: 端子块如何确保长时间的可靠性?
    - A: 采用铜锡镀层的接触材料和94V0阻燃塑料基座,保证了长期使用的稳定性。

    总结和推荐


    总体来说,EuroMag系列PCB端子块以其高性能、高可靠性以及广泛的适用范围,成为市场上值得信赖的产品。其出色的电气特性和耐用性使其成为电力分配和控制系统的理想选择。强烈推荐给那些寻求高质量PCB端子块的工程师和制造商。

EM257502HC-BK参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

EM257502HC-BK厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

EM257502HC-BK数据手册

厂牌 PDF简要描述 下载
EATON 接线座- 接头/插头和插口 EATON EM257502HC-BK EM257502HC-BK数据手册
