首页  >  产品百科  >  HCM1A1105V2-1R2-R

HCM1A1105V2-1R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 37MHz 21A 21A 1.2μH 2.4mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10mm*5mm
供应商型号: N-HCM1A1105V2-1R2-R
供应商: 云汉优选
标准整包数: 500

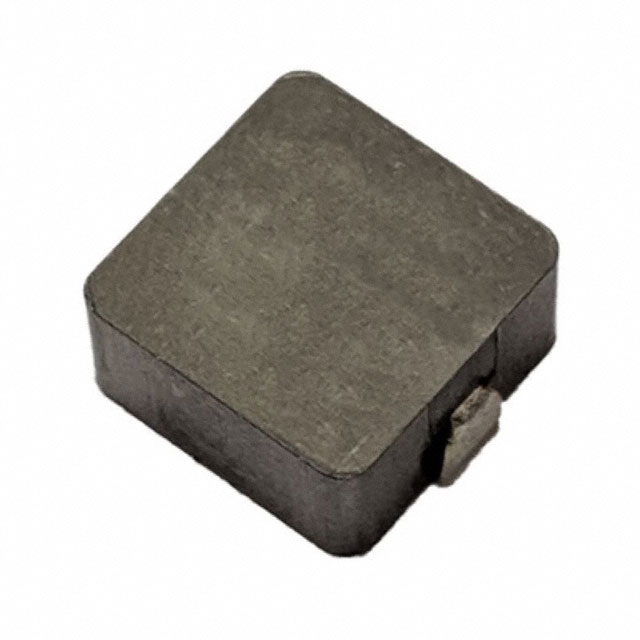

EATON 贴片电感 HCM1A1105V2-1R2-R

HCM1A1105V2-1R2-R概述

    HCM1A1105V2 汽车级高电流功率电感

    产品简介


    HCM1A1105V2 是一款专为汽车应用设计的高电流功率电感器,适用于直流-直流转换器和滤波应用。该产品具备多种优点,能够满足广泛的汽车电子产品需求。HCM1A1105V2 主要用于车身电子系统、中央车身控制模块、头灯和尾灯及内饰照明、加热通风空调控制器(HVAC)、门窗控制系统、高级驾驶辅助系统(ADAS)、自动泊车系统、碰撞避免系统/车载黑盒子系统等。

    技术参数


    - 认证: AEC-Q200 资格认证
    - 最大电流承载能力: 高电流承载能力
    - 磁屏蔽: 磁屏蔽,低电磁干扰 (EMI)
    - 频率范围: 直流-直流转换器应用可达 1 MHz;滤波应用可达自共振频率 (SRF)
    - 电感值范围: 0.68 μH 至 68 μH
    - 电流范围: 2.3 A 至 30 A
    - 封装尺寸: 11.2 mm x 10.3 mm 表面贴装型,高度为 5.0 mm
    - 湿敏度等级: MSL 1 级
    - 材料: 合金粉末芯材料
    - 存储温度范围: -55 °C 至 +155 °C
    - 工作温度范围: -55 °C 至 +155 °C(环境温度加自热)
    - 回流焊接温度: 符合 J-STD-020 最新修订版的 Pb Free 焊接标准

    产品特点和优势


    HCM1A1105V2 电感器具有诸多独特的功能和优势:
    - AEC-Q200 认证:确保符合严格的汽车行业标准。
    - 高电流承载能力:能够处理大电流负载,适用于高功耗应用。
    - 磁屏蔽:减少电磁干扰 (EMI),提高系统稳定性。
    - 高可靠性:工作温度范围宽广,适应极端环境条件。

    应用案例和使用建议


    HCM1A1105V2 电感器广泛应用于各种汽车电子产品中,例如车身控制模块、照明系统、空调控制器等。根据手册中的建议,安装时应注意以下几点:
    - 电路板布局:确保电路板上的所有焊盘在同一平面上,公差为±0.1毫米。
    - 引脚到引脚间距:公差为±0.3毫米。
    - 避免热源:避免将电感器放置在靠近其他发热部件的地方,以减少温度上升的影响。

    兼容性和支持


    HCM1A1105V2 电感器与常见的表面贴装设备兼容,可使用标准的回流焊接工艺进行组装。制造商提供详细的安装指南和产品支持,以确保顺利集成到不同类型的电路板中。

    常见问题与解决方案


    根据技术手册中的信息,以下是一些常见问题及其解决方案:
    1. 问题: 温度过高
    - 解决方案: 重新检查电路板布局和散热路径,确保不会出现过热现象。

    2. 问题: 引脚损坏
    - 解决方案: 在焊接过程中确保正确使用回流焊接曲线,避免焊接不当导致引脚损坏。

    总结和推荐


    HCM1A1105V2 作为一款高性能的汽车级高电流功率电感器,在可靠性、稳定性和适应性方面表现卓越。它不仅适用于广泛的应用领域,而且具备出色的电学性能和热管理能力。综合以上分析,我们强烈推荐此产品用于汽车电子系统的开发和设计中。

HCM1A1105V2-1R2-R参数

参数
额定电流 21A
Q值 -
测试频率 100KHz
电感值 1.2μH
饱和电流(LSAT) 21A
自谐振频率(SRF) 37MHz
容差 ±20%
直流电阻(DCR) 2.4mΩ
长*宽*高 10.8mm*10mm*5mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1105V2-1R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1105V2-1R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1105V2-1R2-R HCM1A1105V2-1R2-R数据手册

HCM1A1105V2-1R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6784 ¥ 5.7664
库存: 1000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2883.2
