HCMA1707-1R5-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 40A 40A 1.5μH 2.15mΩ ±20% 标准安装,贴片安装 17.2mm*16.85mm*7mm
供应商型号: N-HCMA1707-1R5-R
供应商: 云汉优选
标准整包数: 350

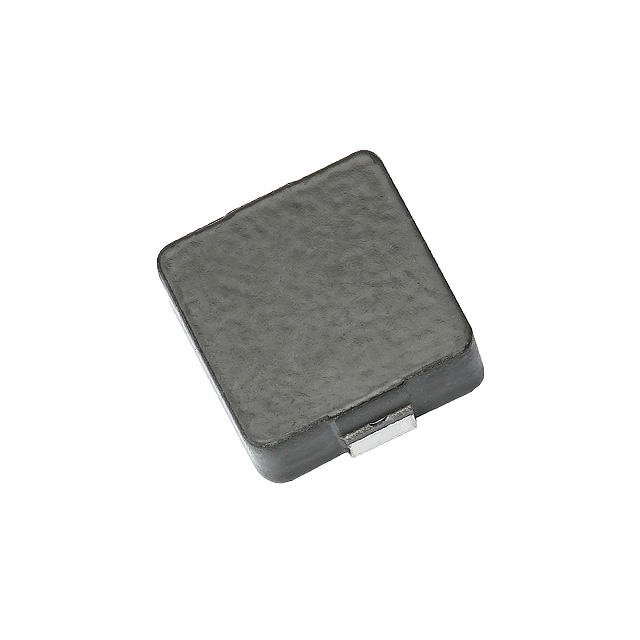

EATON 贴片电感 HCMA1707-1R5-R

HCMA1707-1R5-R概述

    高电流功率电感HCMA1707技术手册

    1. 产品简介


    高电流功率电感HCMA1707是一款专为汽车应用设计的高品质电子元器件。其主要用于车身电子控制模块、照明系统、空调控制器、车门及座椅控制系统、高级驾驶辅助系统(ADAS)以及其他车辆内部多个系统。这些系统的复杂性和对可靠性要求较高,HCMA1707以其高性能和稳定性满足了这些需求。

    2. 技术参数


    - 产品认证:通过AEC-Q200认证,表明其符合汽车电子标准。
    - 电感值范围:1.5 μH至68 μH。
    - 电流能力:直流电流可达40A。
    - 封装尺寸:17.5 mm x 17.2 mm x 7.0 mm。
    - 工作频率:最高可达1 MHz。
    - 存储温度范围:-55°C 至 +125°C。
    - 工作温度范围:-55°C 至 +125°C。
    - 材料:铁粉芯材料,提供良好的磁屏蔽性能和低电磁干扰。

    3. 产品特点和优势


    - 高电流承载能力:高达40A,确保在高电流条件下稳定运行。
    - 低电磁干扰(EMI):磁屏蔽结构有效降低对外界干扰的影响。
    - AEC-Q200认证:符合汽车电子标准,确保高可靠性和耐用性。
    - 宽工作温度范围:适应极端环境下的工作需求。
    - 铁粉芯材料:提供优异的电感稳定性和热性能。

    4. 应用案例和使用建议


    - 车身电子:如中央车身控制模块,负责管理车辆各电子系统的协调。
    - 照明系统:如头灯、尾灯和车内照明,确保车辆安全行驶。
    - 空调控制器:确保车厢内的舒适度,提升用户体验。
    - 座椅控制系统:确保乘客座椅操作流畅,增强乘坐舒适性。
    - 高级驾驶辅助系统(ADAS):如自适应巡航控制(ACC)、自动泊车系统、碰撞避免系统等,提升行车安全。
    使用建议:
    - 在设计电路时需考虑散热因素,避免过高的温度导致损坏。
    - 注意导线布局和走线厚度,以优化电流传输效率和减少电磁干扰。
    - 对于不同电感值的产品,根据实际应用需求选择合适的型号,以达到最佳性能。

    5. 兼容性和支持


    HCMA1707与多种汽车电子系统兼容,能够集成到现有的车身电子系统中。制造商提供全面的技术支持和维护服务,帮助客户解决问题并确保系统正常运行。

    6. 常见问题与解决方案


    - 问题1:电感器发热过高。
    - 解决方案:检查电路板布局,确保适当的散热路径;增加散热片或者使用高效散热材料。
    - 问题2:电磁干扰问题。
    - 解决方案:采用屏蔽材料或改进电路布局,尽量减少外部干扰。
    - 问题3:电路稳定性不佳。
    - 解决方案:验证电感值是否匹配,确保正确的电感参数;进行必要的电路调整。

    7. 总结和推荐


    HCMA1707凭借其高电流承载能力和优秀的磁屏蔽特性,在汽车电子系统中表现出色。适用于多种高电流应用场景,尤其是在高温和恶劣环境下依然保持稳定的性能。强烈推荐用于高可靠性的汽车电子系统中。

HCMA1707-1R5-R参数

参数
电感值 1.5μH
饱和电流(LSAT) 40A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.15mΩ
额定电流 40A
Q值 -
测试频率 100KHz
长*宽*高 17.2mm*16.85mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA1707-1R5-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA1707-1R5-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA1707-1R5-R HCMA1707-1R5-R数据手册

HCMA1707-1R5-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 3.6888 ¥ 31.3548
库存: 350
起订量: 350 增量: 350
交货地:
最小起订量为:350
合计: ¥ 10974.18
