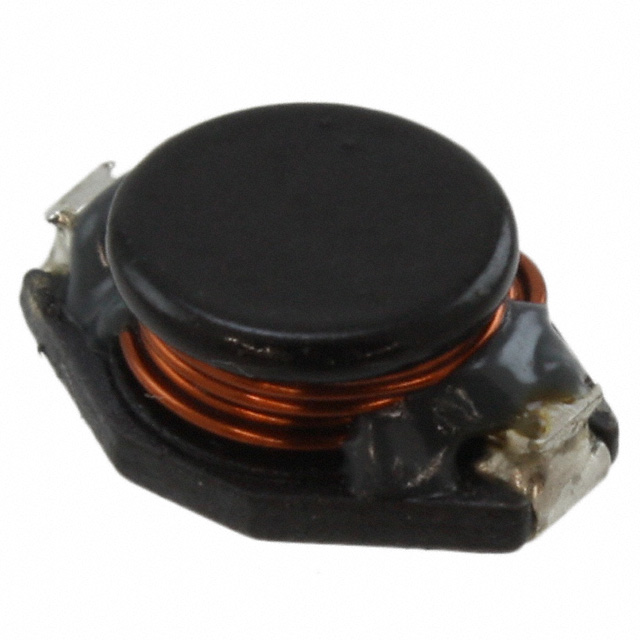

UP2UC-680-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 10MHz 1.4A 1.5A 68μH 200mΩ ±20% SMD,12.7X10MM 标准安装,贴片安装 12.7mm*10mm*5.21mm
供应商型号: N-UP2UC-680-R
供应商: 云汉优选
标准整包数: 600
EATON 贴片电感 UP2UC-680-R

UP2UC-680-R概述


    产品简介


    UNI-PAC™ 鼓形芯功率电感器(UP2UC)是专为需要高可靠性和高性能的电子设备设计的元件。该系列产品具有紧凑的外形尺寸(12.7 mm x 9.5 mm x 5.21 mm),广泛应用于桌面计算机、工作站/服务器、DVD播放器、便携式电源设备、基站、工业电源供应、输出滤波扼流圈以及测试仪器仪表等领域。UP2UC系列电感器提供1.0 µH至1000 µH的宽范围电感值,并能承受从0.30 A到9.0 A的工作电流。

    技术参数


    - 外形尺寸:12.7 mm x 9.5 mm x 5.21 mm
    - 电感范围:1.0 µH 至 1000 µH
    - 电流范围:0.30 A 至 9.0 A
    - 温度范围:
    - 储存温度:-40 °C 至 +125 °C
    - 工作温度:-40 °C 至 +125 °C
    - 焊接回流温度:符合J-STD-020标准
    - 电气特性:
    - 允许的直流电流(Irms)范围从约38 A至2757 A
    - 饱和电流(Isat)范围从0.30 A至2.757 A
    - 自谐振频率(SRF)最高可达1000 MHz
    - 直流电阻(DCR)在+20 °C时范围从1.0 mΩ到3000 mΩ

    产品特点和优势


    UP2UC系列电感器的独特之处在于其高效率和可靠性。它们采用铁氧体芯材料,能够在广泛的温度范围内稳定工作,从而确保在各种恶劣环境下的性能稳定性。此外,UP2UC系列还通过了RoHS认证,保证环保且无卤素。

    应用案例和使用建议


    UP2UC系列电感器广泛应用于多种场合,如计算机、服务器、工业电源、以及便携式电子设备等。例如,在桌面计算机和工作站中,这些电感器被用作输出滤波扼流圈,以减少电磁干扰(EMI)。在便携式电源设备中,UP2UC系列能够有效过滤直流纹波电流,提高设备的整体性能。
    使用建议:
    1. 环境温度管理:由于UP2UC系列的工作温度范围较广,安装时应考虑适当的散热措施,避免过热。
    2. 电路布局:不要将线路或通孔路由到电感器下方,以防止不必要的电磁干扰。

    兼容性和支持


    UP2UC系列电感器与大多数标准焊接工艺兼容,并满足J-STD-020标准。制造商提供了详细的技术文档和支持服务,包括安装指南和故障排除手册,以帮助用户更好地利用这些元件。

    常见问题与解决方案


    1. 问题:电感器出现过热现象。
    - 解决方案:检查电路板上的电流分布,确保足够的散热,并重新评估电感器的IRMS和ISAT参数。
    2. 问题:自谐振频率不理想。
    - 解决方案:调整电路布局,降低杂散电容的影响,或者更换更高SRF值的电感器型号。

    总结和推荐


    总体而言,UP2UC系列鼓形芯功率电感器凭借其高精度、宽温度范围、稳定的性能以及良好的兼容性,成为众多电子设备的理想选择。特别是对于需要高可靠性、高效率的场合,这些电感器能够显著提升系统的整体表现。因此,我们强烈推荐使用UP2UC系列电感器。

UP2UC-680-R参数

参数
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 1.4A
自谐振频率(SRF) 10MHz
容差 ±20%
直流电阻(DCR) 200mΩ
额定电流 1.5A
长*宽*高 12.7mm*10mm*5.21mm
通用封装 SMD,12.7X10MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
