DR1040-100-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 4.4A 3.8A 10μH 35mΩ ±30% 标准安装,贴片安装 10.5mm*10.3mm*4mm
供应商型号: N-DR1040-100-R
供应商: 云汉优选
标准整包数: 1

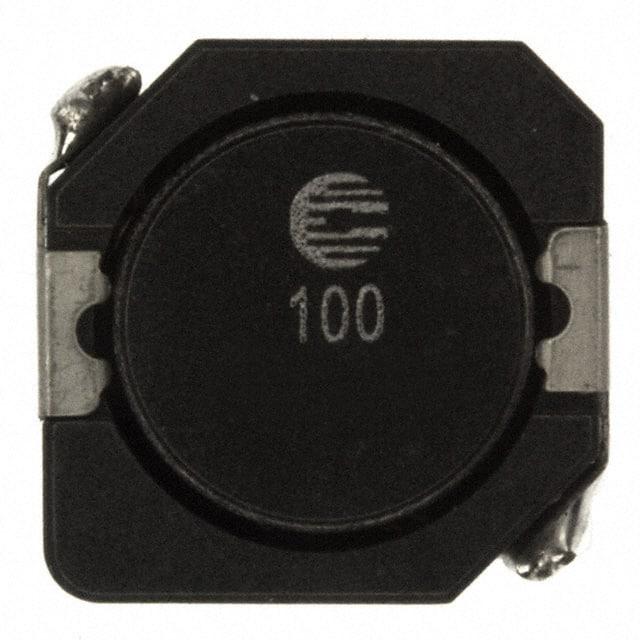

EATON 贴片电感 DR1040-100-R

DR1040-100-R概述

    高品质屏蔽型功率电感器——DR1040

    1. 产品简介


    DR1040 是一款屏蔽型鼓形芯功率电感器,专为现代电子设备设计。它通过采用高磁导率的铁氧体芯材料,在紧凑的封装中提供稳定的电感值。该产品适合于多种应用场合,包括LED/LCD背光、高清电视、服务器电源供应、便携式电子产品、显卡、电池供电系统以及打印机等外围设备。

    2. 技术参数


    以下是针对不同电感值的产品型号的具体技术参数列表:
    | Part Number | Inductance (μH) | Irms (A) | Isat (A) | DCR (mΩ) |

    | DR1040-1R5-R| 1.35 | 6.5 | 10 | 6.0 |
    | DR1040-2R5-R| 2.4 | 6.1 | 7.8 | 7.0 |
    | DR1040-3R8-R| 3.6 | 5.5 | 6.4 | 9.6 |
    | DR1040-5R2-R| 5.2 | 5.4 | 5.5 | 14 |
    | DR1040-7R0-R| 6.8 | 4.5 | 4.8 | 17 |
    | DR1040-8R2-R| 8.1 | 3.98 | 4.6 | 24 |
    | DR1040-100-R| 9.6 | 3.8 | 4.4 | 26 |
    | DR1040-150-R| 14.9 | 3.1 | 3.6 | 37 |
    | DR1040-220-R| 21.1 | 2.5 | 2.9 | 54 |
    | DR1040-330-R| 32.6 | 2.2 | 2.45 | 69 |
    | DR1040-470-R| 45.8 | 1.9 | 2.1 | 95 |
    | DR1040-680-R| 65.3 | 1.42 | 1.65 | 152 |
    | DR1040-820-R| 87 | 1.29 | 1.47 | 214 |
    | DR1040-101-R| 101 | 1.25 | 1.35 | 225 |
    | DR1040-151-R| 148 | 0.85 | 1.15 | 356 |
    | DR1040-221-R| 216 | 0.70 | 0.92 | 530 |
    | DR1040-331-R| 323 | 0.52 | 0.70 | 810 |
    电感器工作环境温度范围:-40°C 至 +125°C,存储温度范围:-40°C 至 +125°C,符合RoHS标准,无卤素、无铅。

    3. 产品特点和优势


    DR1040 屏蔽型功率电感器具有以下特点和优势:
    - 屏蔽性能优秀:外壳能有效屏蔽磁场干扰,确保电感器的正常工作。
    - 广泛的应用范围:适用于各类高端消费电子、工业控制等领域。
    - 高效能散热设计:通过优化的封装设计,确保在高负载情况下仍保持良好性能。
    - 环保合规:完全符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    DR1040 主要应用于LED/LCD背光系统、高清晰度电视(HDTV)、服务器和台式机电源、便携式电子设备、显卡、点负载模块、打印机及外设等。例如,在LED/LCD背光系统中,该电感器能够有效地管理电流波动,确保屏幕显示质量稳定。在电源供应单元中,它可以帮助降低纹波电压,提高电源转换效率。
    建议在使用时注意:
    - 考虑到电流变化对温度的影响,应尽量避免长时间处于高温环境。
    - 在 PCB 布局时,尽量不要将信号线直接经过电感器下方,以免影响其电磁屏蔽效果。

    5. 兼容性和支持


    DR1040 系列电感器设计上高度兼容现代电子设备标准,易于集成至现有系统中。制造商提供详尽的技术支持服务,包括售后咨询、技术文档下载及故障排除指南等。

    6. 常见问题与解决方案


    常见问题及解决方案如下:
    - Q:如何确定合适的电感值?
    - A: 依据实际应用需求选择合适的电感值,可通过公式计算或参考制造商提供的图表。
    - Q:电感器是否适用于所有类型的焊接工艺?
    - A: 是的,该产品符合J-STD-020D标准,可适应多种焊接工艺。
    - Q:如何优化温度控制以延长使用寿命?
    - A: 严格控制焊接温度,避免超过最大允许温度;合理布置电路板,增加散热通道。

    7. 总结和推荐


    综上所述,DR1040 屏蔽型功率电感器凭借其出色的性能、广泛的适用范围和良好的兼容性,非常适合用于各种高端电子设备。其优越的电磁屏蔽能力和高效的散热设计使其在市场上具备较强的竞争力。强烈推荐在设计高要求的电子产品时选用此款电感器,它将帮助您实现更稳定可靠的设计。

DR1040-100-R参数

参数
容差 ±30%
直流电阻(DCR) 35mΩ
额定电流 3.8A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 4.4A
自谐振频率(SRF) -
长*宽*高 10.5mm*10.3mm*4mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

DR1040-100-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DR1040-100-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DR1040-100-R DR1040-100-R数据手册

DR1040-100-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
