EXL1V1010-3R3-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 20MHz 23.4A 25A 3.3μH 4.1mΩ ±20% 标准安装,贴片安装 11.9mm*11mm*10mm
供应商型号: N-EXL1V1010-3R3-R
供应商: WALDOM
标准整包数: 1

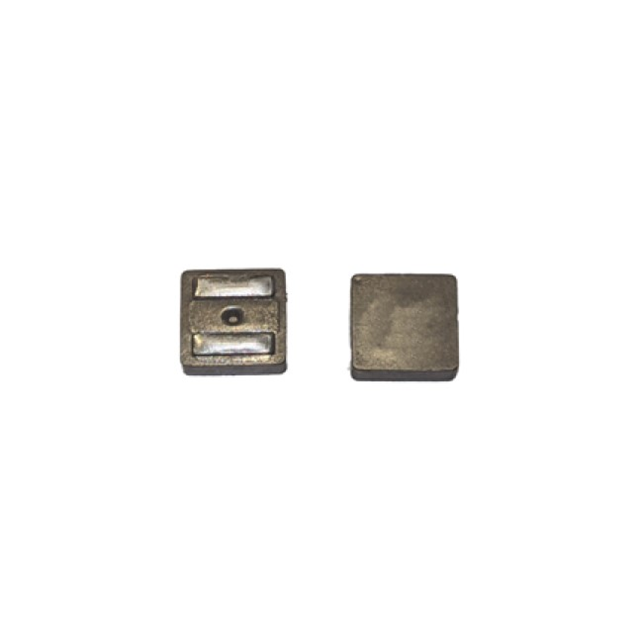

EATON 贴片电感 EXL1V1010-3R3-R

EXL1V1010-3R3-R概述

    # Eaton EXL1V1010 高电流模压电感技术手册解析

    产品简介


    基本介绍
    Eaton EXL1V1010是一款高电流模压电感器,属于高性能电子元件。它主要应用于电源管理和电磁干扰控制领域,适用于需要高效率和低损耗的应用场景。该产品以其卓越的性能和广泛的适用范围成为工业和消费类电子设备的理想选择。
    主要功能
    - 高电流承载能力,能够满足大功率需求。
    - 低直流电阻(DCR),提升能效。
    - 磁屏蔽设计,降低电磁干扰(EMI)。
    - 软饱和特性,确保稳定性能。
    - 提供从3.3 μH到15 μH的可选电感值。
    - 工作电流范围为9.9 A至25 A。
    - 表面贴装式设计,体积小巧,便于集成。
    应用领域
    - 电压调节模块(VRM)
    - 多相调节器
    - 点负载(POL)转换器
    - 桌面及服务器电压调节模块和扩展器(EVRDs)
    - 基站设备
    - 电池供电系统
    - 数据网络和存储系统

    技术参数


    | 参数名称 | 型号编号 | 单位 | 示例值 |
    ||
    | 电感值 | EXL1V1010-xxx-R | μH | 3.3 - 15 |
    | 典型额定电流 (Irms) A | 18.2 - 25 |
    | 饱和电流 (Isat) A | 23.4 - 12.5 |
    | 直流电阻 (DCR) mΩ | 3.7 - 19.3 |
    | 自谐振频率 (SRF) | MHz 10 - 20 |
    | 工作温度范围 °C | -40 至 +125 |
    此外,EXL1V1010还具备环保特性,符合RoHS标准且无卤素,能够在恶劣环境中保持稳定运行。
    产品特点与优势
    特点
    - 高可靠性:能够承受高电流负载,适用于多种复杂应用场景。
    - 优异的散热性能:通过降低DCR减少能量损失,延长使用寿命。
    - 磁屏蔽技术:有效抑制电磁干扰,保障周边电路的正常运行。
    - 宽泛的工作温度:-40°C至+125°C的温域适应性,适合极端环境。
    - 合金粉末芯材:提供良好的机械强度和耐久性。
    优势
    - 高效能表现:结合高载流能力和低功耗特性,提升整体能效。
    - 节省空间:紧凑设计减少了PCB布局面积,便于系统集成。
    - 广泛应用:在数据中心、通信基站等领域具有显著优势。
    应用案例与使用建议
    应用场景
    1. 桌面及服务器VRM/EVRD:在高性能计算环境中稳定供电,避免过热风险。
    2. 移动设备充电:结合高饱和电流,有效管理快速充电过程中的能耗。
    3. 无线通信设备:屏蔽电磁干扰,确保信号质量。
    使用建议
    - 确保组件周围良好的空气流动以维持最佳温升。
    - 避免导电路径和过孔直接布置在电感下方。
    - 根据具体电流需求选择合适的型号,优先考虑Irms和Isat的匹配度。

    兼容性和支持


    兼容性
    - 支持与多种主流PCB焊接工艺兼容,包括SnPb和无铅焊料。
    - 尺寸适配性好,可轻松安装于现有系统中。
    厂商支持
    - 提供完整的质量认证文档和技术支持服务。
    - 包括全面的环境测试和寿命评估报告,保障长期使用无忧。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 增加散热措施,如改善通风条件或增大PCB尺寸。 |
    | 焊接后出现外观异常 | 检查焊接参数是否符合要求,并重新焊接。 |
    | EMC测试不合格 | 优化PCB布局,确保磁屏蔽效果良好。 |
    总结与推荐
    综合评价
    Eaton EXL1V1010以其强大的电流处理能力和低功耗特性,成为高功率应用的理想选择。其出色的电磁兼容性、卓越的环境适应能力和可靠的品质使其在市场上占据重要地位。
    推荐使用
    针对需要高效率、低功耗和强大抗干扰能力的场景,EXL1V1010是一个非常值得信赖的选择。无论是在服务器、通信设备还是消费电子产品领域,这款电感器都能提供可靠的支持。
    如果您正在寻找一款既能满足高性能要求又能兼顾成本效益的电感器,Eaton EXL1V1010无疑会是您的首选。

EXL1V1010-3R3-R参数

参数
直流电阻(DCR) 4.1mΩ
额定电流 25A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 23.4A
自谐振频率(SRF) 20MHz
容差 ±20%
长*宽*高 11.9mm*11mm*10mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

EXL1V1010-3R3-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

EXL1V1010-3R3-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON EXL1V1010-3R3-R EXL1V1010-3R3-R数据手册

EXL1V1010-3R3-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 2.2896 ¥ 19.4616
150+ $ 1.8643 ¥ 15.8466
300+ $ 1.5606 ¥ 13.2651
5250+ $ 1.4076 ¥ 11.9646
库存: 9000
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 1459.62
