首页  >  产品百科  >  UP4B-100-R

UP4B-100-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 11.5A 6.8A 10μH 15mΩ ±20% 标准安装,贴片安装 22.1mm*15mm*7.87mm
供应商型号: N-UP4B-100-R
供应商: 云汉优选
标准整包数: 1

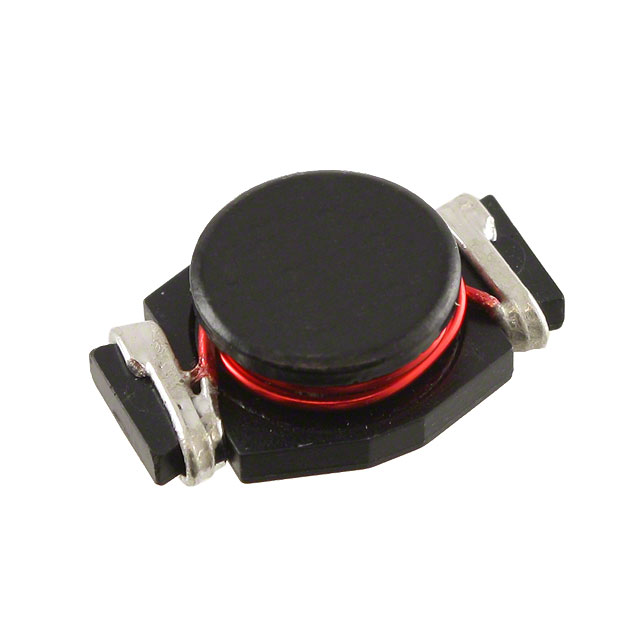

EATON 贴片电感 UP4B-100-R

UP4B-100-R概述

    高质量文章:UNI-PAC™ 鼓形芯功率电感器的技术详解

    产品简介


    UNI-PAC™ 鼓形芯功率电感器是由Eaton Electronics开发的一系列高性能电感器,旨在满足现代电子设备对高效能、小型化电感元件的需求。这些电感器适用于需要低电感值和高电流的应用场景,广泛应用于工作站、服务器、桌面计算机、DVD播放器、便携式电源设备、基站、工业电源以及测试设备等领域。其独特设计确保了在紧凑尺寸下实现最佳的功率密度。

    技术参数


    以下为UNI-PAC™系列电感器的主要技术参数,涵盖了关键的电气特性与物理指标:
    | 型号 | 标称电感值 (µH) | 最大饱和电流 (A) | 电感公差 | 最大直流电阻 (Ω) |

    | UP1B-R47-R | 0.47 | 7.7 | ±20% | 0.0097 |
    | UP2B-470-R | 470.10 | 15.6 | ±10% | 0.0740 |
    | UP3B-150-R | 150.00 | 9.1 | ±10% | 0.0230 |
    | UP4B-100-R | 100.00 | 11.5 | ±10% | 0.0150 |
    其他关键参数包括工作温度范围(-40°C 至 +125°C),UL 94V-0阻燃标准认证,及J-STD-020焊接工艺兼容性。

    产品特点和优势


    UNI-PAC™系列电感器具备多项技术优势,使其在市场上具有显著竞争力:
    1. 高功率密度:设计紧凑,可在最小空间内提供最高功率传输能力。
    2. 低温升设计:在高频应用中,有效降低温升,延长使用寿命。
    3. 保护外壳:采用保护外壳消除磁芯破裂的风险,提升耐用性。
    4. 广泛应用支持:覆盖从工业到消费电子领域的多种应用场景。

    应用案例和使用建议


    1. 工作站和服务器:用于电源转换模块中的输出滤波电感器,以稳定电压并减少噪声。
    建议:搭配适当的电路布局,确保电感周围无信号干扰源。
    2. DVD播放器:作为储能电感器,提高效率和可靠性。
    建议:使用时注意匹配电感值与系统输入/输出电压要求。
    3. 工业电源:用作升压或降压转换器中的关键组件。
    建议:定期检查温度上升情况,必要时增加散热措施。

    兼容性和支持


    UNI-PAC™系列产品全面符合J-STD-020焊接标准,适用于无铅焊接工艺。Eaton提供详尽的技术文档和支持服务,帮助客户优化电感器的集成与性能调试。

    常见问题与解决方案


    1. 问题:电感器温度过高导致损坏。
    解决方案:检查电感的工作环境,确保符合规定的温度范围。若超出范围,可添加外部散热片。
    2. 问题:电感值偏离标称值。
    解决方案:核实生产批次编号,确认是否为正品。必要时联系Eaton客户服务。

    总结和推荐


    UNI-PAC™ 鼓形芯功率电感器凭借其卓越的性能、可靠的设计以及广泛的应用适应性,成为电子设备开发的理想选择。其高功率密度、良好热管理和坚固的机械结构使其成为行业标杆。对于需要高性能、高可靠性的电源管理场景,强烈推荐选用UNI-PAC™系列电感器。

UP4B-100-R参数

参数
直流电阻(DCR) 15mΩ
额定电流 6.8A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 11.5A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 22.1mm*15mm*7.87mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP4B-100-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP4B-100-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP4B-100-R UP4B-100-R数据手册

UP4B-100-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3532 ¥ 20.0022
150+ $ 1.9879 ¥ 16.8972
300+ $ 1.7034 ¥ 14.4789
15000+ $ 1.2546 ¥ 10.6641
库存: 235
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1000.11
直接购买
加入购物车
