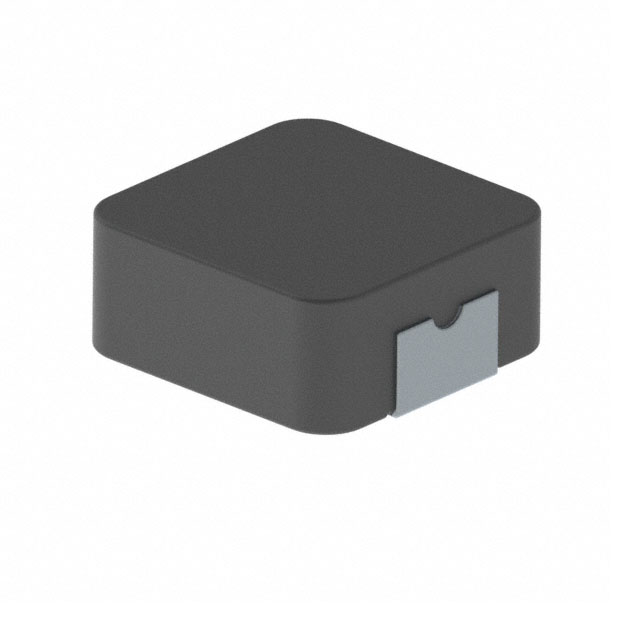

HCM1A0703V2-R56-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 60MHz 12A 13A 560nH 4.5mΩ ±20% 标准安装,贴片安装 7mm*6.6mm*3mm
供应商型号: N-HCM1A0703V2-R56-R
供应商: 云汉优选
标准整包数: 2000
EATON 贴片电感 HCM1A0703V2-R56-R

HCM1A0703V2-R56-R概述

    HCM1A0703V2 汽车级高电流功率电感器

    产品简介


    HCM1A0703V2 是一款专为汽车应用设计的高电流功率电感器。作为电子元件,它主要用于直流-直流转换器和滤波器系统。该电感器在高压、高温环境中表现卓越,特别适用于汽车内的各种电源管理模块,确保车辆在复杂的工作环境下稳定运行。

    技术参数


    - 认证资格:通过AEC-Q200标准认证。
    - 电流量能力:最高可承受54安培的直流电流。
    - 尺寸:7.3 mm x 6.8 mm 表面贴装封装,高度3.0 mm。
    - 温度范围:存储温度范围为-55 °C 到 +155 °C,操作温度范围同上。
    - 引脚阻抗:典型值为0.63 mΩ(在+20°C时)。
    - 自共振频率(SRF):根据具体型号不同,典型值在92 MHz到1541 MHz之间。
    - 封装方式:采用卷带包装,每卷2000个零件。

    产品特点和优势


    - 高电流承载能力:能够承受高达54安培的电流,适合大功率应用。
    - 磁屏蔽低EMI:磁屏蔽设计降低了电磁干扰,使得电感器在强电磁环境下也能保持稳定的性能。
    - 高稳定性:通过AEC-Q200认证,确保了在汽车苛刻的工作条件下具有可靠的性能。
    - 适用广泛:可用于多种汽车系统,如车身电子、空调控制器、导航系统等。

    应用案例和使用建议


    - 应用案例:HCM1A0703V2 广泛应用于车辆的多个子系统,如加热通风和空气调节系统(HVAC)、车身电子控制单元、发动机控制系统等。
    - 使用建议:在焊接过程中需遵循标准SnPb焊料或无铅焊料的回流焊温度曲线,确保焊接质量和电感器的长期稳定性。安装时应避免线路走线直接穿过电感器下方,以减少干扰。

    兼容性和支持


    - 兼容性:由于是标准表面贴装封装,该电感器易于集成到现有的电路板设计中。并且提供了详细的焊接指南和技术支持。
    - 制造商支持:提供全面的技术文档和在线支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题一:安装后发现性能不稳定。
    - 解决方案:检查焊接工艺是否符合规范,确保电感器与电路板之间的连接牢固。
    - 问题二:温度过热。
    - 解决方案:重新评估电路设计和散热方案,必要时增加外部散热措施。

    总结和推荐


    HCM1A0703V2 是一款高性能的汽车级电感器,具备高电流承载能力和低EMI特性。它经过严格测试和认证,非常适合用于汽车电子系统中,特别是在高可靠性要求的场合。综合考虑其性能和可靠性,强烈推荐使用这款电感器。

HCM1A0703V2-R56-R参数

参数
自谐振频率(SRF) 60MHz
容差 ±20%
直流电阻(DCR) 4.5mΩ
额定电流 13A
Q值 -
测试频率 100KHz
电感值 560nH
饱和电流(LSAT) 12A
长*宽*高 7mm*6.6mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
