首页  >  产品百科  >  UP2B-151-R

UP2B-151-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 770mA 1A 150μH 410mΩ ±20% 贴片安装 13.97mm*10.41mm*6mm
供应商型号: UP2B-151-R
供应商: Master
标准整包数: 20

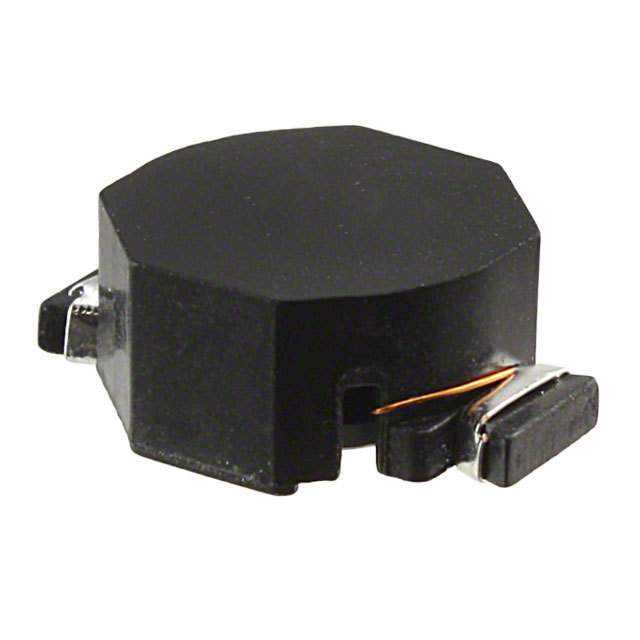

EATON 贴片电感 UP2B-151-R

UP2B-151-R概述

    UNI-PAC™ 鼓芯功率电感产品技术手册

    产品简介


    UNI-PAC™鼓芯功率电感是一种小型封装且具有高功率密度的电子元件。这些电感器广泛应用于需要低电感和高电流的工作环境中,例如工作站、服务器、台式电脑、DVD播放器、便携式电源设备、基站、工业电源、输出滤波扼流圈和测试仪器等。

    技术参数


    以下是UNI-PAC™鼓芯功率电感的主要技术规格:
    | 型号 | 电感量 (µH) | 额定电流 (A) | 满载电流 (A) | 最大直流电阻 (Ohms) |

    | UP1B-R47-R | 0.47 | 6.0 | 7.7 | 0.0097 |
    | UP1B-1R0-R | 1.0 | 4.4 | 5.3 | 0.0177 |
    | ... | ... | ... | ... | ... |
    环境条件:
    - 存储温度范围:-40°C 至 +125°C
    - 工作温度范围:-40°C 至 +125°C(环境温度加自温升)
    - 焊接回流温度:符合 J-STD-020 (最新修订)

    产品特点和优势


    1. 高功率密度:UNI-PAC™ 鼓芯功率电感提供紧凑的解决方案,适合在有限的空间内实现高功率密度。
    2. 低电感和高电流能力:在小型封装内提供低电感值和高电流承受能力。
    3. 电流范围:从 0.47A 到 19.2A 不等,满足不同应用需求。
    4. 电感范围:从 0.470µH 到 1000µH,适应广泛的电感需求。
    5. 保护外壳:防止磁芯破裂,增加耐用性。
    6. UL 94V-0阻燃标准:确保电感器在火灾情况下的安全性。
    7. 铁氧体磁芯材料:提高电感器的整体性能和稳定性。

    应用案例和使用建议


    UNI-PAC™ 鼓芯功率电感广泛应用于多种设备,如工作站、服务器和便携式电源设备。在实际应用中,用户可以根据具体的电流和电感要求选择合适的型号。建议在焊接过程中遵循J-STD-020规范,以确保焊接质量。
    例如,在一台台式电脑中,可以选择UP1B系列电感器用于电源电路中,确保稳定的电流供应和低损耗。在便携式电源设备中,可以选择更高电流承受能力的型号,如UP4B系列。

    兼容性和支持


    UNI-PAC™ 鼓芯功率电感与主流焊接工艺兼容,适用于SnPb焊料和无铅焊料。此外,Eaton公司为客户提供技术支持和维护服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何确定最适合应用的电感器型号?
    答:根据所需的电流和电感值选择相应的型号。参考产品手册中的规格表,确定最佳型号。

    2. 问:如何正确焊接UNI-PAC™电感器?
    答:遵循J-STD-020焊接规范,控制焊接温度和时间,避免过热导致损坏。
    3. 问:如何处理电感器的散热问题?
    答:确保电感器周围有足够的空气流通,可以采用散热片或其他散热装置,以降低电感器的工作温度。

    总结和推荐


    UNI-PAC™ 鼓芯功率电感凭借其高功率密度、宽广的电流和电感范围以及坚固的外壳设计,成为众多应用领域的理想选择。其出色的电气特性和可靠性使其在市场上具有较高的竞争力。强烈推荐在需要高性能电感器的应用中选用UNI-PAC™ 鼓芯功率电感。
    通过结合上述信息,您可以更好地了解UNI-PAC™鼓芯功率电感的产品特性、应用场景和技术参数,从而做出更明智的选择。

UP2B-151-R参数

参数
电感值 150μH
饱和电流(LSAT) 770mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 410mΩ
额定电流 1A
Q值 -
测试频率 100KHz
长*宽*高 13.97mm*10.41mm*6mm
安装方式 贴片安装
零件状态 在售

UP2B-151-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP2B-151-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP2B-151-R UP2B-151-R数据手册

UP2B-151-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 1.403 ¥ 11.8834
25+ $ 1.334 ¥ 11.299
100+ $ 1.2099 ¥ 10.0598
550+ $ 1.113 ¥ 9.2492
1100+ $ 1.055 ¥ 8.6394
5500+ $ 1.0023 ¥ 8.2074
10450+ $ 0.7491 ¥ 6.134
15400+ $ 0.7491 ¥ 6.134
库存: 700
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 237.66
直接购买
加入购物车
