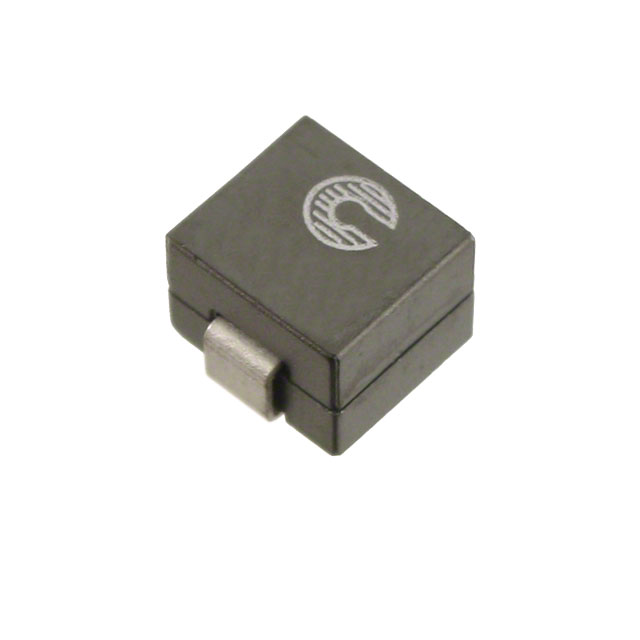

FP0705R3-R15-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 30A 32A 150nH 460μΩ ±10% 标准安装,贴片安装 7mm*7mm*4.95mm
供应商型号: N-FP0705R3-R15-R
供应商: 云汉优选
标准整包数: 1
EATON 贴片电感 FP0705R3-R15-R

FP0705R3-R15-R概述

    # 高频高电流功率电感器:产品概述与应用指南

    产品简介


    FP0705是一款专为高频、高电流应用设计的功率电感器。它具备高电流承载能力、低芯损耗和宽泛的电感范围(72 nH至220 nH),并能承受从20 A到65 A的大电流。该电感器采用7.0 mm x 7.0 mm的表面贴装封装,高度仅为4.95 mm。它采用铁氧体芯材料制成,并符合无卤素、无铅和RoHS标准。
    主要功能:
    - 高电流承载能力
    - 低芯损耗
    - 宽电感范围(72 nH至220 nH)
    - 大电流承受能力(20 A至65 A)
    应用领域:
    - 多相和Vcore调节器
    - 电压调节模块(VRMs)
    - 服务器和台式计算机
    - 中央处理单元(CPU)
    - 图形处理单元(GPU)
    - 应用特定集成电路(ASIC)
    - 高功率密度系统
    - 数据网络和存储系统
    - 显卡及电池电源系统
    - 便携式电子设备
    - 点对点模块

    技术参数


    | 参数名称 | 值 |

    | 电感范围 | 72 nH至220 nH |
    | 电流范围 | 20 A至65 A |
    | 工作温度范围 | -40 °C至+125 °C |
    | 封装尺寸 | 7.0 mm x 7.0 mm |
    | 芯材料 | 铁氧体 |
    | RoHS合规性 | 是 |

    产品特点和优势


    FP0705系列电感器具备如下显著特点和优势:
    - 高电流承载能力:最高可承受65 A的电流,适用于高性能电子设备。
    - 低芯损耗:采用铁氧体芯材料,减少能量损失,提高效率。
    - 宽电感范围:覆盖多种电感值,满足不同应用场景的需求。
    - 高可靠性:符合无卤素、无铅和RoHS标准,确保环保安全。
    这些特点使FP0705在高频、大电流应用中表现出色,尤其适合要求高效能和高可靠性的工业应用,如数据中心、通信设备和高端消费电子产品。

    应用案例和使用建议


    FP0705广泛应用于服务器、台式计算机、中央处理器(CPU)和图形处理器(GPU)等领域。例如,在服务器中,FP0705可以用于多相调节器,以确保稳定的电源供应;在桌面计算机中,它可用于电压调节模块,提高系统的稳定性和可靠性。
    使用建议:
    1. 电路板布局:建议采用较大的铜层面积,减少热阻,提高散热效果。
    2. 电源分配:确保电感器周围有足够的空间,避免热量积聚。
    3. 电容选择:搭配合适的滤波电容,进一步提高电源稳定性。

    兼容性和支持


    FP0705采用标准的表面贴装封装,易于集成到现有电路板设计中。该电感器与大多数主流的PCB制造工艺兼容,确保广泛的适用性。
    Eaton公司提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。用户可以通过官方网站获取详细的产品文档和技术支持资源。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    1. 温度过高的问题
    - 问题描述:电感器温度超过125°C。
    - 解决方法:优化电路板布局,增加散热片或使用散热胶带,以改善散热效果。
    2. 电流波动
    - 问题描述:电流输出不稳定。
    - 解决方法:检查电路板布局和布线,确保电感器周围没有其他发热源干扰。
    3. 噪音干扰
    - 问题描述:出现电磁干扰。
    - 解决方法:适当增加滤波电容,减少电源噪声。

    总结和推荐


    FP0705系列高频高电流功率电感器凭借其高电流承载能力、低芯损耗和宽电感范围,成为高频电子设备的理想选择。它的高可靠性、广泛的应用场景和良好的兼容性使其在市场上具有较强的竞争力。对于需要高效能、高稳定性的应用场景,推荐使用FP0705系列电感器。
    通过本文的详细介绍,相信您已经对该产品有了全面的了解。无论是服务器、台式计算机还是移动设备,FP0705都能提供出色的电源管理性能。希望本文能够帮助您更好地理解和使用这款高性能电感器。

FP0705R3-R15-R参数

参数
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 30A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 460μΩ
额定电流 32A
Q值 -
长*宽*高 7mm*7mm*4.95mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
