FP1208R1-R21-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 65A 50A 210nH 290μΩ ±10% 标准安装,贴片安装 12.1mm*8mm*8mm
供应商型号: N-FP1208R1-R21-R
供应商: 云汉优选
标准整包数: 1

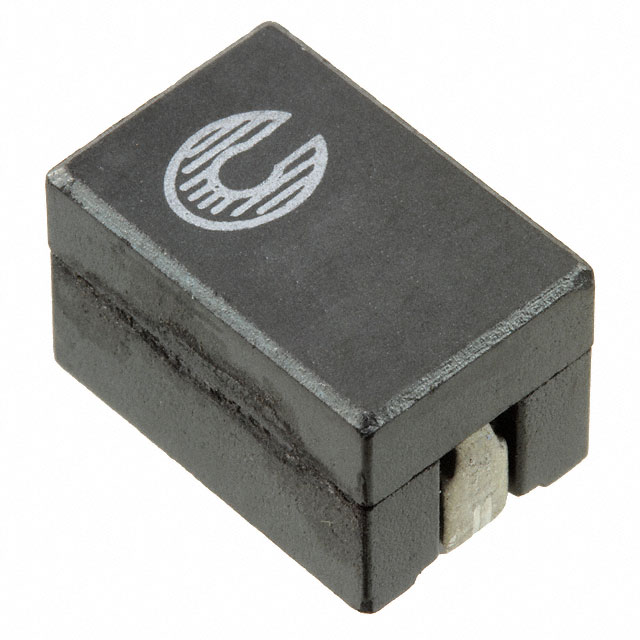

EATON 贴片电感 FP1208R1-R21-R

FP1208R1-R21-R概述

    # 高频高电流功率电感FP1208 技术手册

    产品简介


    FP1208 是一款高频、高电流功率电感器,广泛应用于存储系统、电压调节模块(VRMs)、桌面和服务器的电压调节模块(VRMs)和扩展电压调节模块(EVRDs)、数据网络和存储系统、显卡以及电池电源系统等。该电感器通过其独特的特性提供了卓越的性能,在多个应用领域中具有广泛的适用性。

    技术参数


    - 封装尺寸:12.1x8.0x8.0毫米最大表面贴装尺寸
    - 磁芯材料:铁氧体
    - DCR控制:用于传感电路
    - 电感范围:150nH至250nH
    - 电流范围:44至85安培
    - 工作温度范围:组件存储温度范围为-40°C至+125°C;工作温度范围为-40°C至+125°C(环境温度加自温升)
    - 焊接回流温度:符合J-STD-020(最新修订版)
    性能参数
    | 型号 | 开路电感(OCL)(nH) | 全负载电感(FLL) (nH) | 电流Irms(A) | 电流Isat1(A) | 电流Isat2(A) | 电流Isat3(A) | DCR(mΩ) | K-因子 |
    |
    | FP1208R1-R15-R | 150 ±10% | 114 | 85 | 79 | 72 | 283 0.29 ±5% |
    | FP1208R1-R18-R | 180 ±10% | 137 | 72 | 66 | 63 | 283
    | FP1208R1-R21-R | 210 ±10% | 160 | 50 | 65 | 57 | 283
    | FP1208R1-R23-R | 230 ±10% | 176 | 61 | 53 | 50 | 283
    | FP1208R1-R25-R | 250 ±10% | 191 | 55 | 48 | 44 | 283

    产品特点和优势


    FP1208系列电感器采用铁氧体磁芯材料,具备出色的高温性能和精确的DCR控制,非常适合于需要高性能传感电路的应用场合。同时,它们均符合RoHS标准,无卤素、无铅,环保安全。多相调节器、VRMs和显卡等应用场景中的卓越表现,使其在市场上具备显著的竞争优势。

    应用案例和使用建议


    FP1208在多个领域都有广泛的应用,如多相调节器、电压调节模块、显卡、电池供电系统及点对点模块等。为了确保最佳性能,建议在设计PCB布局时,充分考虑电流路径、铜箔厚度和宽度,以及周围其他发热部件的影响。此外,在使用过程中,应避免温度超过125°C。
    使用建议
    - 确保电流路径和铜箔厚度均匀分布,以减小温度上升。
    - 尽量避免在电感器附近布置其他发热元件,以降低热干扰。
    - 定期检查温度,确保不超过规定限值。

    兼容性和支持


    FP1208系列电感器采用了标准的SMT封装形式,便于集成到现有系统中。对于兼容性,用户需确认其系统满足相关的温度和电气要求。Eaton Electronics Division提供详细的技术文档和支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    常见问题
    1. 电感值偏移
    - 解决方案:检查焊接过程,确保焊接温度和时间符合要求。
    2. 温度过高
    - 解决方案:优化PCB布局,减少相邻发热元件的影响,改善散热。
    3. 电感器不导通
    - 解决方案:检查接线和连接点,确认是否存在接触不良的情况。

    总结和推荐


    综上所述,FP1208系列电感器以其出色的性能、广泛的兼容性和良好的环保特性,在多个应用领域展现出卓越的能力。其精准的DCR控制和高温稳定性,使得它成为高性能电子系统的理想选择。因此,我们强烈推荐使用这款电感器,尤其是在需要高可靠性、高精度和良好热管理的应用环境中。

FP1208R1-R21-R参数

参数
直流电阻(DCR) 290μΩ
额定电流 50A
Q值 -
测试频率 100KHz
电感值 210nH
饱和电流(LSAT) 65A
自谐振频率(SRF) -
容差 ±10%
长*宽*高 12.1mm*8mm*8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP1208R1-R21-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1208R1-R21-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1208R1-R21-R FP1208R1-R21-R数据手册

FP1208R1-R21-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 1.7066 ¥ 14.5061
250+ $ 1.4008 ¥ 11.9068
500+ $ 1.1526 ¥ 9.7971
15000+ $ 0.8772 ¥ 7.4562
库存: 400
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 1813.26
