HCM1A4020V2-1R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 60MHz 7A 5.6A 1μH 24mΩ ±20% 标准安装,贴片安装 4.4mm*4.2mm*2mm
供应商型号: N-HCM1A4020V2-1R0-R
供应商: 云汉优选
标准整包数: 1

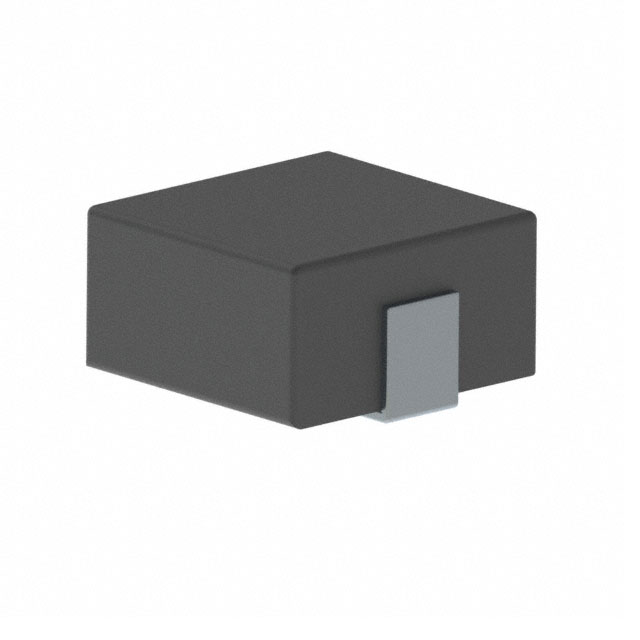

EATON 贴片电感 HCM1A4020V2-1R0-R

HCM1A4020V2-1R0-R概述


    产品简介


    HCM1A4020V2 是一款专为汽车应用设计的高电流功率电感器,具有显著的性能和可靠性。此型号电感器采用合金粉末芯材料制造,可承载高电流且具备磁屏蔽性能,从而降低电磁干扰(EMI)。该产品适用于高达1 MHz的DC-DC转换器应用,并且可用于多种滤波应用,包括至自谐振频率(SRF)范围内的应用。

    技术参数


    HCM1A4020V2的具体技术规格如下:
    - 尺寸:4.75 mm x 4.45 mm x 2.0 mm
    - 存储温度范围:-55°C 至 +155°C
    - 操作温度范围:-55°C 至 +155°C(环境温度加自热温升)
    - Solder reflow温度:J-STD-020标准
    - RoHS合规:符合RoHS标准,无铅,无卤素
    - Moisture Sensitivity Level (MSL):1级
    - 封装方式:卷带包装,每卷3000个组件
    - 测试条件:
    - 开路电感(OCL):100 kHz, 1.0 Vrms, 0.0 Adc, +25 °C
    - 全负载电感(FLL):100 kHz, 1.0 Vrms, Isat, +25 °C
    具体的产品规格如下表所示:
    | 零件编号 | 零件标记标识符 | 电感值 (μH) | 最小FLL (μH) | Irms (A) | Isat (A) | DCR (mΩ)典型值 | DCR (mΩ)最大值 | SRF (MHz)典型值 |
    |
    | HCM1A4020V2-R10-R | A | 0.10 | 0.056 | 16 | 22 | 3.1 | 4.0 | 350 |
    | HCM1A4020V2-R22-R | B | 0.22 | 0.123 | 11 | 17 | 5.5 | 6.6 | 200 |
    | HCM1A4020V2-R33-R | C | 0.33 | 0.185 | 8.5 | 12 | 7.5 | 9.0 | 140 |
    | HCM1A4020V2-R47-R | D | 0.47 | 0.263 | 7.3 | 11 | 10.5 | 13.0 | 120 |
    | HCM1A4020V2-R56-R | E | 0.56 | 0.314 | 7.3 | 10 | 12.0 | 15.0 | 95 |
    | HCM1A4020V2-R68-R | F | 0.68 | 0.381 | 6.7 | 9 | 12.5 | 16.0 | 80 |
    | HCM1A4020V2-1R0-R | G | 1.0 | 0.56 | 5.6 | 7 | 20 | 24 | 60 |
    | HCM1A4020V2-1R2-R | H | 1.2 | 0.67 | 5.3 | 6.8 | 23 | 28 | 55 |
    | HCM1A4020V2-1R5-R | I | 1.5 | 0.84 | 4.5 | 6.0 | 25 | 30 | 45 |
    | HCM1A4020V2-2R2-R | J | 2.2 | 1.23 | 4.6 | 5.0 | 40 | 48 | 40 |
    | HCM1A4020V2-3R3-R | K | 3.3 | 1.85 | 3.1 | 4.0 | 71 | 85 | 32 |
    | HCM1A4020V2-4R7-R | L | 4.7 | 2.63 | 2.5 | 3.2 | 98 | 118 | 27 |
    | HCM1A4020V2-6R8-R | M | 6.8 | 3.8 | 1.7 | 2.6 | 167 | 192 | 23 |
    | HCM1A4020V2-100-R | N | 10.0 | 5.6 | 1.6 | 2.2 | 245 | 281 | 17 |
    | HCM1A4020V2-150-R | O | 15.0 | 8.4 | 1.3 | 1.8 | 320 | 384 | 14 |

    产品特点和优势


    HCM1A4020V2电感器的优势在于:
    - 高电流承载能力:能够处理高电流,适应各种电力需求。
    - 磁屏蔽和低EMI:减少对其他电子元件的电磁干扰,提升系统整体稳定性。
    - AEC-Q200认证:确保了产品在汽车应用中的高可靠性和一致性。
    - 广泛应用:从车身控制到辅助驾驶系统,该产品广泛应用于各类汽车电子设备。
    - 宽工作温度范围:能够在极端环境下稳定运行。

    应用案例和使用建议


    应用案例:
    - 车载空调控制器(HVAC)
    - LED灯驱动电路
    - 自动驾驶辅助系统(如雷达和摄像头)
    使用建议:
    - 在安装时应注意散热问题,避免温度超过155°C以延长使用寿命。
    - 对于AC电流,需要考虑降额使用。
    - 安装过程中应遵循手册中的建议进行,避免在电感下方布线或走线。

    兼容性和支持


    HCM1A4020V2与市面上大多数标准焊接工艺兼容,支持锡铅和无铅焊料。制造商提供详细的焊接指南和技术支持,确保用户可以顺利完成安装和调试。

    常见问题与解决方案


    - 问题:焊接过程中发现焊接不牢固。
    - 解决方案:确认焊接温度符合要求,调整焊接曲线至规范内。

    - 问题:电路出现不稳定现象。
    - 解决方案:检查是否存在过热现象,适当降额使用并优化电路布局。

    - 问题:温度超出规定范围。
    - 解决方案:改善散热条件,合理布局电路,增加散热片。

    总结和推荐


    HCM1A4020V2电感器凭借其高电流承载能力和低EMI特性,在汽车电子应用中表现出色。其广泛的应用范围和可靠的设计使其成为同类产品中的佼佼者。如果需要选择一款适用于汽车电子的高性能电感器,HCM1A4020V2无疑是理想的选择。

HCM1A4020V2-1R0-R参数

参数
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 7A
自谐振频率(SRF) 60MHz
容差 ±20%
直流电阻(DCR) 24mΩ
额定电流 5.6A
Q值 -
长*宽*高 4.4mm*4.2mm*2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A4020V2-1R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A4020V2-1R0-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A4020V2-1R0-R HCM1A4020V2-1R0-R数据手册

HCM1A4020V2-1R0-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
