HCMA1104-R36-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 42A 30A 360nH 1.2mΩ ±20% 4040 标准安装,贴片安装 11.1mm*10mm*4mm
供应商型号: N-HCMA1104-R36-R
供应商: 云汉优选
标准整包数: 850

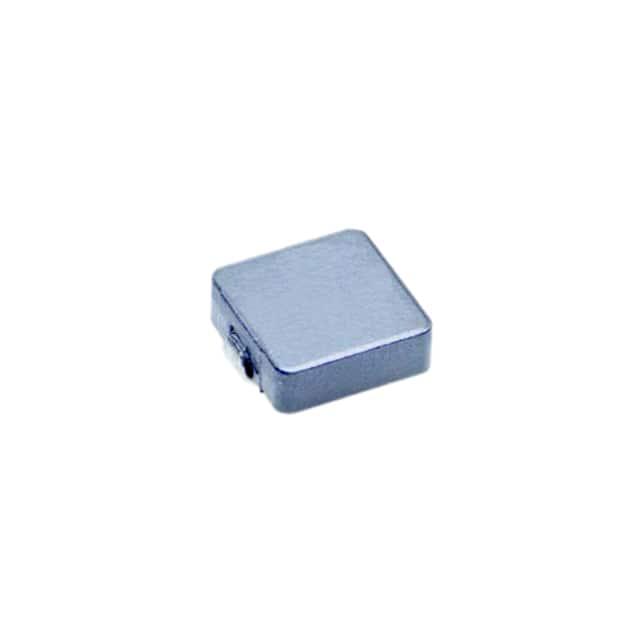

EATON 贴片电感 HCMA1104-R36-R

HCMA1104-R36-R概述

    HCMA1104:汽车级大电流功率电感

    产品简介


    HCMA1104是专为汽车行业设计的大电流功率电感器,具有高可靠性、稳定性和卓越的电磁兼容性。这些电感器适用于广泛的汽车应用,从车身电子控制到高级驾驶辅助系统(ADAS),包括碰撞避免系统、汽车黑盒系统等。

    技术参数


    - 认证标准: 符合AEC-Q200认证标准
    - 电流承载能力: 高达45A
    - 频率范围: 最高达5MHz
    - 电感值范围: 从0.2μH到22μH
    - 直流电阻(DCR): 在+20℃时,典型值从0.63mΩ到6.0mΩ,最大值从0.72mΩ到7.0mΩ
    - 热稳定: 存储温度范围-55°C至+125°C,工作温度范围-55°C至+125°C
    - 包装: 850个元件装入13英寸直径的带盘中
    具体型号的技术规格如下:
    | 型号 | 电感值 (μH) | 电流范围 (A) | 直流电阻 (mΩ) |
    ||
    | HCMA1104-R20-R | 0.20 | 32 | 0.63 |
    | HCMA1104-R36-R | 0.36 | 30 | 1.04 |
    | HCMA1104-R45-R | 0.45 | 29 | 1.07 |
    | HCMA1104-R56-R | 0.56 | 25 | 1.56 |
    | HCMA1104-R90-R | 0.90 | 22 | 2.17 |
    | HCMA1104-1R0-R | 1.0 | 18 | 3.0 |
    | HCMA1104-1R5-R | 1.5 | 16 | 3.8 |
    | HCMA1104-2R2-R | 2.2 | 12 | 6.0 |
    | HCMA1104-3R3-R | 3.3 | 10 | 10.8 |
    | HCMA1104-4R7-R | 4.7 | 8.5 | 17 |
    | HCMA1104-100-R | 10 | 7.5 | 27 |
    | HCMA1104-220-R | 22 | 5.0 | 60 |

    产品特点和优势


    1. 磁屏蔽:低电磁干扰(EMI)
    2. 高温稳定性:-55°C至+125°C的工作温度范围,确保电感器在极端条件下仍能稳定工作
    3. AEC-Q200认证:适用于高要求的汽车电子应用

    应用案例和使用建议


    HCMA1104广泛应用于各种汽车电子系统中,如车身电子控制模块、车门和窗控制系统、导航系统等。根据手册中的技术数据,我们可以推断出这些电感器非常适合用于需要高电流和良好电磁兼容性的应用场合。

    兼容性和支持


    HCMA1104系列电感器设计符合RoHS标准,并且是无铅和无卤素的。制造商提供了详细的焊接工艺指导和SMT布局建议,确保安装过程的顺利进行。

    常见问题与解决方案


    1. Q: 什么是Irms?
    - A: Irms是指流过电感器时,温度上升约40°C的直流电流。对于交流电流,需适当降额处理。
    2. Q: 如何确定电感器的最大峰值电流(Isat)?
    - A: 根据不同型号,电感器达到20%-30%的电感下降点对应的电流即为最大峰值电流(Isat)。

    总结和推荐


    HCMA1104系列电感器是一款高性能、高可靠性的汽车级大电流功率电感,具备出色的电流承载能力和优秀的温度稳定性。其应用广泛,尤其适用于对电磁兼容性要求高的汽车电子系统。因此,我强烈推荐此系列产品用于高端汽车电子的设计中。

HCMA1104-R36-R参数

参数
额定电流 30A
Q值 -
测试频率 100KHz
电感值 360nH
饱和电流(LSAT) 42A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.2mΩ
长*宽*高 11.1mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA1104-R36-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA1104-R36-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA1104-R36-R HCMA1104-R36-R数据手册

HCMA1104-R36-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
850+ $ 1.5264 ¥ 12.9744
15300+ $ 1.1021 ¥ 9.3679
库存: 1700
起订量: 850 增量: 850
