UP4B-151-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 3A 1.7A 150μH 239.2mΩ ±20% 标准安装,贴片安装 22.1mm*15mm*7.87mm
供应商型号: N-UP4B-151-R
供应商: 云汉优选
标准整包数: 275

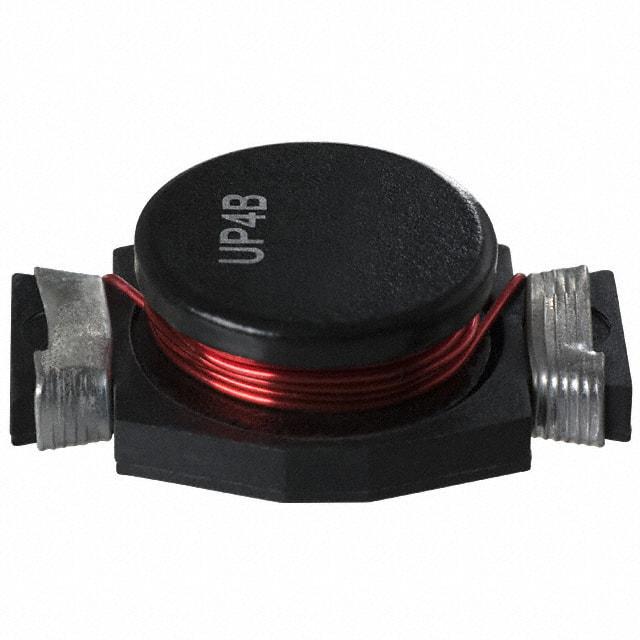

EATON 贴片电感 UP4B-151-R

UP4B-151-R概述

    # Eaton UNI-PAC™ 鼓芯功率电感器技术手册

    产品简介


    Eaton UNI-PAC™ 鼓芯功率电感器 是一款专为需要高电流和低电感值的小型封装应用设计的电子元器件。它们广泛应用于工作站/服务器、台式计算机、DVD播放器、便携式电源设备、基站、工业电源、输出滤波扼流圈以及测试设备等领域。这些电感器具备高密度功率,能够有效满足低电感值和高电流需求的应用场景。

    技术参数


    主要技术规格
    - 电感范围: 0.47 μH 至 1000 μH
    - 电流范围: 0.47 A 至 19.2 A
    - 最大直流电阻 (DCR): 0.0019 Ω 至 2.96 Ω
    - 额定温度范围: -40 °C 至 +125 °C
    - 存储温度范围: -40 °C 至 +125 °C
    细分型号及技术规格
    | 型号 | 电感值 (μH) | 最大电流 (A) | 开路电感变化率 | DCR (Ω) |

    | UP1B-470-R | 470 | 3.1 | ±20% | 0.4740 |
    | UP2B-470-R | 470 | 5.5 | ±20% | 0.0093 |
    | UP3B-470-R | 470 | 6.5 | ±20% | 0.0114 |
    | UP4B-470-R | 470 | 8.6 | ±20% | 0.0093 |

    产品特点和优势


    1. 高功率密度: 这些电感器能够在紧凑的封装内提供高功率密度,适合空间受限的应用场景。
    2. 低电感和高电流: 电感器可以在小型封装内实现低电感值和高电流承载能力,适用于各种高性能电子设备。
    3. 保护外壳: 具备防护外壳,有效防止磁芯破损,确保长时间的稳定性能。
    4. UL 94V-0 认证: 满足严格的阻燃标准,提供更高的安全性。
    5. 广泛的工作温度范围: 能够在极端温度环境下稳定工作,适用于各种严苛的应用环境。

    应用案例和使用建议


    应用案例
    - 工作站/服务器: 在这类应用中,这些电感器可以有效地处理高功率转换任务,提供稳定的电源供应。
    - 便携式电源设备: 小型封装使其成为便携式设备的理想选择,满足高电流需求的同时保持紧凑尺寸。
    - 工业电源: 能够承受高电流和恶劣环境,确保稳定可靠的电源供应。
    使用建议
    - 热管理: 确保良好的散热设计以避免因高温导致性能下降。
    - 正确焊接: 遵循 J-STD-020 焊接工艺,确保焊接质量,避免由于不正确的焊接导致性能下降。

    兼容性和支持


    - 兼容性: 与多种电子设备和其他电感器具有良好的兼容性,易于集成到现有系统中。
    - 技术支持: Eaton 提供详尽的技术文档和支持服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 问题: 如何正确选择合适的电感器型号?
    - 解决方案: 参考技术手册中的应用指南,根据具体应用需求选择合适的电感值和电流范围。
    2. 问题: 电感器在高负载下发热严重怎么办?
    - 解决方案: 采用良好的散热设计,如增加散热片或风扇辅助散热。
    3. 问题: 电感器出现异常噪音或振动?
    - 解决方案: 检查电路设计和负载情况,确保负载均衡且没有电磁干扰。

    总结和推荐


    Eaton UNI-PAC™ 鼓芯功率电感器 以其高功率密度、低电感值和高电流承载能力,在各种应用场景中表现出色。它们适用于工作站、服务器、便携式设备和工业电源等高要求环境,是高性能应用的理想选择。综上所述,强烈推荐使用 Eaton UNI-PAC™ 鼓芯功率电感器以满足您的特定需求。

UP4B-151-R参数

参数
直流电阻(DCR) 239.2mΩ
额定电流 1.7A
Q值 -
测试频率 100KHz
电感值 150μH
饱和电流(LSAT) 3A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 22.1mm*15mm*7.87mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP4B-151-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP4B-151-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP4B-151-R UP4B-151-R数据手册

UP4B-151-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
