HCM1A1105V2-6R8-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 11MHz 10A 7A 6.8μH 20mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10mm*5mm
供应商型号: N-HCM1A1105V2-6R8-R
供应商: 云汉优选
标准整包数: 500

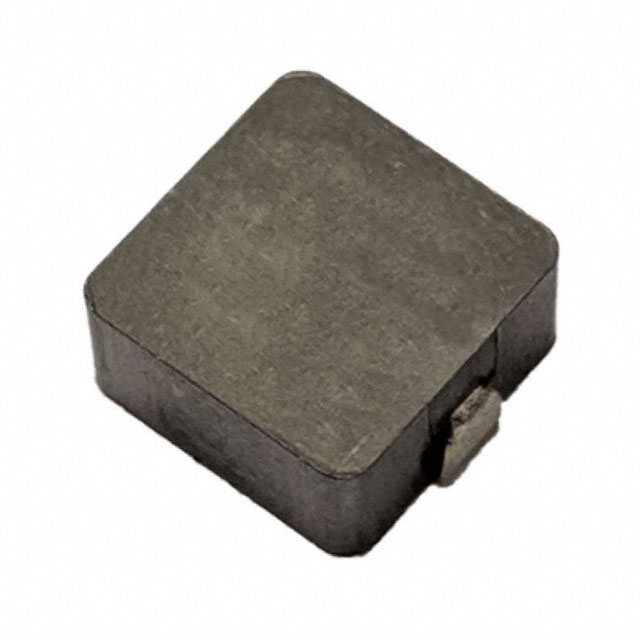

EATON 贴片电感 HCM1A1105V2-6R8-R

HCM1A1105V2-6R8-R概述

    Eaton Automotive Grade High Current Power Inductors

    产品简介


    Eaton推出的HCM1A1105V2系列汽车级高电流功率电感器专为满足严苛的汽车电子需求而设计。这款电感器主要应用于直流-直流转换器和滤波器等领域,具备高电流承载能力、磁屏蔽以及低电磁干扰等特点。该产品广泛应用于汽车车身电子系统、中央车身控制模块、照明系统(如头灯、尾灯和内饰灯)、暖通空调控制器、车门、窗户升降及座椅控制、高级驾驶辅助系统等多个领域。

    技术参数


    以下是HCM1A1105V2系列的主要技术规格和性能参数:
    - 额定电流范围:从2.3 A到30 A不等,具体值根据型号而定。
    - 电感值范围:从0.68 μH到68 μH不等。
    - 直流电阻(典型值):从1.65 mΩ到43.5 mΩ。
    - 饱和电流(Isat):从7.0 A到30 A不等。
    - 自谐振频率(SRF):请参考产品规格表格。
    - 封装尺寸:11.2 mm x 10.3 mm,高度5.0 mm。
    - 工作温度范围:存储温度-55 °C至+155 °C;工作温度-55 °C至+155 °C(环境温度加上自热温升)。
    - 潮湿敏感度等级(MSL):1级。
    - 材料:合金粉末芯材料。

    产品特点和优势


    HCM1A1105V2系列汽车级高电流功率电感器具有以下几个显著特点和优势:
    - 认证:符合AEC-Q200标准,确保其在汽车环境中的可靠性和耐用性。
    - 高电流承载能力:电感器能够在较宽的电流范围内稳定运行。
    - 磁屏蔽和低EMI:内置磁屏蔽层,有效减少电磁干扰,适用于需要高性能屏蔽的应用场合。
    - 广泛的工作温度范围:能在极端环境下保持稳定性能。
    - 兼容性:采用行业标准封装,易于与其他电子组件集成。

    应用案例和使用建议


    HCM1A1105V2系列广泛应用于汽车电子系统的多个方面。例如,在中央车身控制模块中,它能够有效地进行电压转换和滤波处理;在头灯和尾灯系统中,它能提供稳定的电流供应以保证照明效果;在高级驾驶辅助系统中,它能够支持车辆的安全性能。为了确保最佳的使用效果,建议遵循以下几点:
    - 在高温环境下使用时,注意散热,避免长时间超过最大工作温度。
    - 在高湿度环境中使用时,应确保适当的防护措施,防止电路板受潮损坏。

    兼容性和支持


    HCM1A1105V2系列采用了通用的表面贴装技术(SMT),可以方便地与其他标准电子组件集成。Eaton公司提供了详尽的技术支持文档和售后服务,确保客户能够顺利完成安装和调试工作。此外,还提供了详细的焊接工艺指南和返工操作流程,帮助客户应对可能遇到的各种问题。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:焊接过程中出现裂纹或损坏。
    - 解决方案:遵循推荐的焊接曲线(表1和表2),控制焊接温度和时间。确保焊盘设计符合标准要求,避免过高的焊接应力。
    - 问题:电流通过时产生过高温度。
    - 解决方案:检查电源设计,确保合适的散热路径。合理布局电路板上的其他热源,避免局部过热现象。

    总结和推荐


    总体而言,HCM1A1105V2系列汽车级高电流功率电感器凭借其卓越的性能、可靠的设计和广泛的应用范围,成为汽车电子系统中不可或缺的重要组件。无论是在复杂的电气环境中,还是在严苛的工作条件下,它都能表现出色。因此,强烈推荐在各种汽车电子应用中使用该系列产品。

HCM1A1105V2-6R8-R参数

参数
容差 ±20%
直流电阻(DCR) 20mΩ
额定电流 7A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 10A
自谐振频率(SRF) 11MHz
长*宽*高 10.8mm*10mm*5mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1105V2-6R8-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1105V2-6R8-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1105V2-6R8-R HCM1A1105V2-6R8-R数据手册

HCM1A1105V2-6R8-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
