HCF1305-R47-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 36A 32A 470nH 1mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*5mm
供应商型号: N-HCF1305-R47-R
供应商: 云汉优选
标准整包数: 600

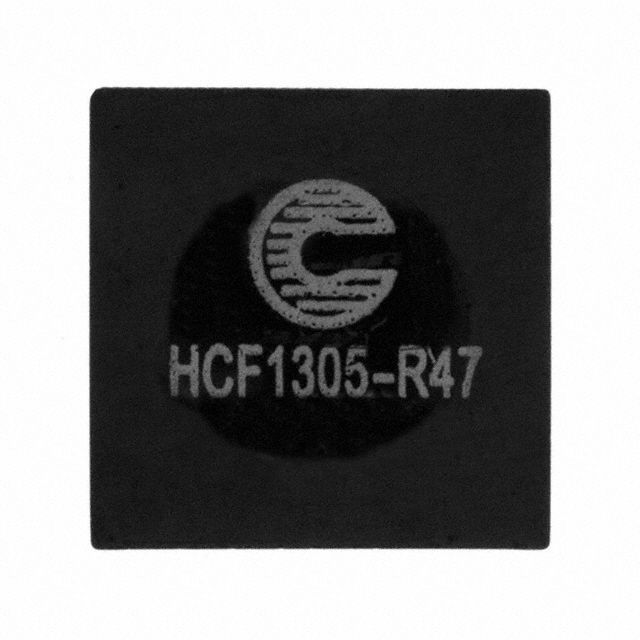

EATON 贴片电感 HCF1305-R47-R

HCF1305-R47-R概述

    高频高电流功率电感器 HCF1305 技术手册

    产品简介


    HCF1305 是一款高频高电流功率电感器,专为现代高性能计算和通信设备设计。该产品采用12.5mm x 12.5mm x 5.0mm 的表面贴装封装形式,核心材料为铁氧体。该电感器特别适用于高速开关模式电源应用,特别是在需要低电压和高电流的场合。典型应用包括新一代处理器、高电流直流-直流转换器、VRM 多相降压调节器、工作站、路由器、服务器、电信软交换机和基站等。

    技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 12.5mm x 12.5mm x 5.0mm |
    | 核心材料 | 铁氧体 |
    | 电感范围 | 0.47 µH 至 4.7 µH |
    | 电流范围 | 36.0 A 至 10.4 A |
    | 频率范围 | 100 kHz 至 1 MHz |
    | 环境温度 | 工作温度:-40°C 至 +125°C |
    | 储存温度 | -40°C 至 +125°C |
    | 焊接回流温度 | 符合 J-STD-020 最新修订版 |

    产品特点和优势


    HCF1305 电感器具有以下独特优势:
    - 高可靠性:采用铁氧体核心材料,具备高直流偏置电阻和低核心损耗,确保长期稳定性。
    - 宽温范围:能够在极端温度条件下(-40°C 到 +125°C)可靠工作,适合严苛的应用环境。
    - 低功耗:设计有效降低了核心损耗,提升了效率。
    - 快速响应:适合于高频率、高电流的电源应用,响应速度快。

    应用案例和使用建议


    HCF1305 电感器广泛应用于多种高性能设备中,如:
    - 工作站:确保系统的稳定性和高性能。
    - 路由器和服务器:保证设备在高负载下的正常运行。
    - 电信软交换机和基站:提供可靠的电源解决方案,满足持续运营的需求。
    使用建议:
    - 在PCB布局时,避免在电感器下方走线或打过孔。
    - 考虑到温升问题,建议使用合理的PCB布线厚度和宽度,确保最佳散热效果。
    - 根据具体应用需求选择合适的电感值。

    兼容性和支持


    HCF1305 电感器与大多数常见的焊接工艺和电路板材料兼容。厂商提供详细的技术支持和维护服务,以确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器过热 | 优化PCB布局,增加散热面积,检查温升数据表。 |
    | 温度超出正常范围 | 确认应用环境符合工作温度范围,调整应用条件。 |
    | 功率损失异常 | 检查电路连接,确保电流不超过额定值。 |

    总结和推荐


    综上所述,HCF1305 高频高电流功率电感器以其卓越的性能、广泛的适用性和高可靠性成为众多应用领域的理想选择。无论是服务器、工作站还是电信设备,HCF1305 都能提供可靠的电源解决方案。因此,我们强烈推荐此款电感器用于各种高性能计算和通信设备中。
    通过其强大的技术特性和出色的应用表现,HCF1305 成为了市场上极具竞争力的产品。建议客户在选择电感器时考虑其出色的性能表现和广泛的应用场景。

HCF1305-R47-R参数

参数
容差 ±20%
直流电阻(DCR) 1mΩ
额定电流 32A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 36A
自谐振频率(SRF) -
长*宽*高 12.5mm*12.5mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装,托盘

HCF1305-R47-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCF1305-R47-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCF1305-R47-R HCF1305-R47-R数据手册

HCF1305-R47-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 1.8643 ¥ 15.8466
库存: 1046
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 9507.96
