HC1-3R6-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 300KHz 13.4A 16.76A 3.6μH 3.5mΩ ±15% 贴片安装 13mm*13mm*10mm
供应商型号: N-HC1-3R6-R
供应商: 云汉优选
标准整包数: 250

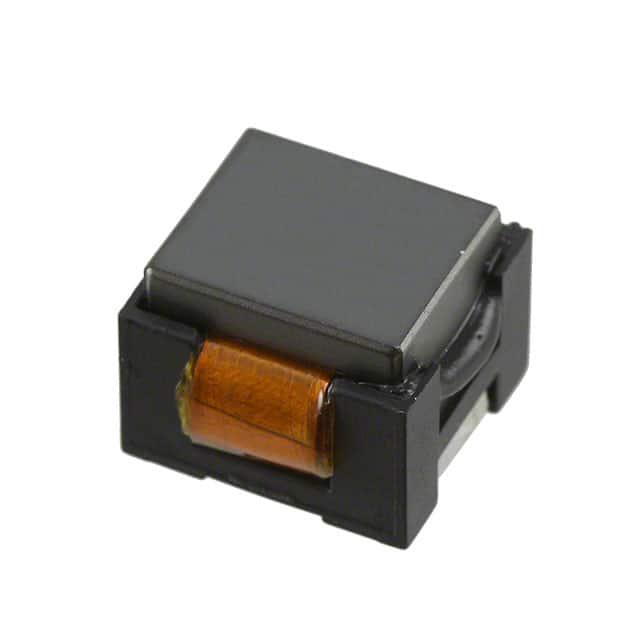

EATON 贴片电感 HC1-3R6-R

HC1-3R6-R概述

    高效大电流电感器:HC1

    产品简介


    HC1是一款专为高电流、低电压应用设计的高效电感器。它具备低直流电阻(DCR)和高效率的特点,特别适用于高频电路设计。HC1电感器广泛应用于分布式电源系统中的DC-DC转换器、通用低压电源、计算机系统、服务器、工业设备以及数据网络和存储系统。

    技术参数


    - 频率范围: 1kHz至1MHz
    - 核心材料: 铁氧体
    - 工作温度范围: 存储温度范围:-40°C 至 +125°C;工作温度范围:-40°C 至 +125°C(环境温度加自温升)
    - 引脚焊接温度: 符合J-STD-020D标准
    - 产品规格:
    - 型号 | 电感值 (μH) | 最大DCR (Ω) | 饱和电流 (Isat, A) | IRMS (A) | V-μs
    - HC1-R22-R | 0.218 | 0.00036 | 40.5 | 2 | 1.83
    - HC1-R30-R | 0.291 | 0.00036 | 31.8 | 2 | 1.83
    - HC1-R57-R | 0.572 | 0.00068 | 33.4 | 3 | 3.66
    - HC1-R87-R | 0.866 | 0.00123 | 31.0 | 2.8 | 5.49
    - HC1-1R0-R | 1.12 | 0.00123 | 25.4 | 2.5 | 5.49
    - HC1-1R7-R | 1.66 | 0.0020 | 22.2 | 2.2 | 7.33
    - HC1-2R3-R | 2.29 | 0.0020 | 16.7 | 2 | 7.33
    - HC1-3R6-R | 3.59 | 0.0035 | 13.4 | 1.8 | 9.16
    - HC1-5R1-R | 5.15 | 0.0057 | 11.2 | 1.5 | 10.99
    - HC1-7R8-R | 7.85 | 0.0057 | 6.7 | 1.2 | 10.99
    - HC1-100-R | 10.5 | 0.0057 | 5.3 | 1.0 | 10.99

    产品特点和优势


    - 低直流电阻(DCR): 有助于提高电路的整体效率。
    - 高电流承载能力: 可以承受高电流而不易饱和。
    - 高频适用: 使用箔构造,适合于高频电路设计。
    - 温度适应性强: 在宽广的温度范围内都能保持稳定性能。
    - RoHS符合性: 确保环保要求,满足市场对绿色电子产品的需求。

    应用案例和使用建议


    HC1电感器被广泛应用于分布式电源系统、计算机系统和服务器等场合。在设计中,应根据具体应用场景选择合适的电感值。例如,在需要更高功率密度的应用中,可选择具有更高饱和电流(Isat)的型号。对于长期工作在高温环境下,建议采取有效的散热措施以确保设备的稳定性。

    兼容性和支持


    HC1电感器的设计满足J-STD-020D标准,能够与多种焊接工艺兼容。厂商提供了详细的技术支持文档和培训资料,帮助客户正确使用和维护产品。

    常见问题与解决方案


    - 问题1: 电感器在高温环境下工作时,温度异常升高。
    - 解决办法: 检查电路设计是否存在热瓶颈,增加散热片或采用更好的冷却方案。
    - 问题2: 电感器在使用过程中出现饱和现象。
    - 解决办法: 更换具有更高饱和电流的型号,或者调整电路以降低电流通过电感器的强度。
    - 问题3: 电感器安装后测试结果不理想。
    - 解决办法: 确认安装位置无误,检查焊接质量和引脚连接情况。

    总结和推荐


    HC1电感器凭借其低直流电阻、高效率和出色的温度适应性,在高电流、低电压应用中表现出色。特别是在分布式电源系统和服务器等关键应用领域,其稳定性和可靠性得到了充分验证。因此,我们强烈推荐HC1电感器作为高性能电源管理解决方案的重要组成部分。

HC1-3R6-R参数

参数
额定电流 16.76A
Q值 -
测试频率 300KHz
电感值 3.6μH
饱和电流(LSAT) 13.4A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 3.5mΩ
长*宽*高 13mm*13mm*10mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HC1-3R6-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HC1-3R6-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HC1-3R6-R HC1-3R6-R数据手册

HC1-3R6-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.9982 ¥ 16.9847
库存: 11738
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 4246.17
