首页  >  产品百科  >  HCV1206-R48-R

HCV1206-R48-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 37A 16A 480nH 3.15mΩ ±10% 标准安装,贴片安装 12.2mm*9.8mm*5.1mm
供应商型号: N-HCV1206-R48-R
供应商: 云汉优选
标准整包数: 550

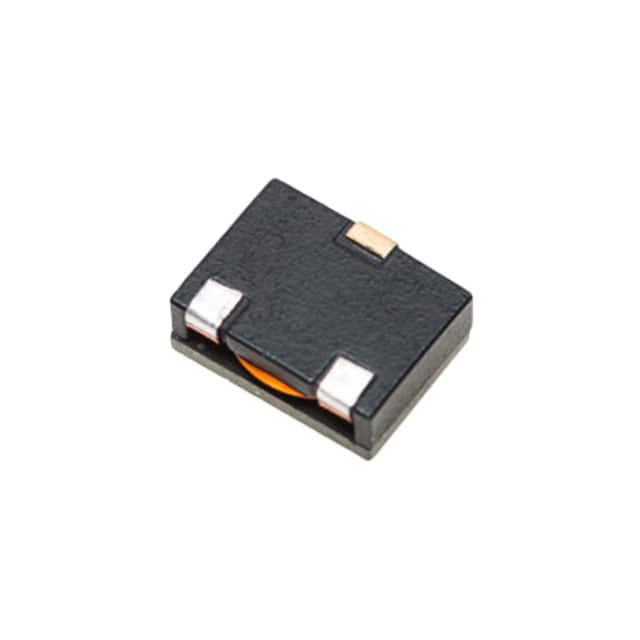

EATON 贴片电感 HCV1206-R48-R

HCV1206-R48-R概述

    高电流功率电感器HCV1206技术手册

    产品简介


    HCV1206是一款高电流功率电感器,设计用于各种电源转换应用。其主要功能是平线绕制结构,低直流电阻(DCR),高效率,以及稳定可靠的三终端安装方式。该产品采用5.1毫米高度的表面贴装封装,尺寸为12.7毫米×10.15毫米,符合RoHS标准且无卤素。HCV1206适用于与Picor® Cool-Power® ZVS Buck及Buck-Boost调节器系列兼容,如Picor型号系列PI37xx和PI35xx。

    技术参数


    | 参数 | 型号 | 电感量(μH) ±10% | Irms (A) | Isat (A) | DCR (mΩ) @ +20 °C ±10% |
    |
    | HCV1206-R42-R | 0.42 | 16 | 42 | 3.15 |
    | HCV1206-R48-R | 0.48 | 16 | 37 | 3.15 |
    | HCV1206-R90-R | 0.90 | 14 | 28 | 4.6 |
    | HCV1206-1R0-R | 1.0 | 14 | 24.5 | 4.6 |
    | HCV1206-1R5-R | 1.5 | 12 | 21 | 6.0 |
    | HCV1206-2R0-R | 2.0 | 12 | 16 | 6.0 |
    | HCV1206-3R0-R | 3.0 | 11 | 13 | 7.4 |
    - 测试参数:100 kHz,0.1 Vrms,0.0 Adc,+25 °C
    - Irms:直流电流导致温度上升约40 °C,不包括磁芯损耗。交流电流需要降额。
    - Isat:在+25 °C时,峰值电流约为5%滚降。

    产品特点和优势


    - 高电流承载能力:能够承受高达16 A的连续直流电流。
    - 低直流电阻:低至3.15 mΩ,提高能效。
    - 三终端安装:提供更好的机械稳定性。
    - 宽温度范围:存储温度范围为-55 °C到+125 °C,适用于极端环境。
    - RoHS和无卤素:符合环保标准,适用范围广。

    应用案例和使用建议


    HCV1206适用于多种电源转换应用,如Picor® Cool-Power® ZVS Buck和Buck-Boost调节器系列。例如,在设计中使用HCV1206时,建议关注电路板布局、走线厚度和宽度,以及空气流动等因素,以确保组件温度不超过+125 °C。此外,建议在安装过程中避免将走线或过孔布设在电感器下方,以保证其稳定性和可靠性。

    兼容性和支持


    HCV1206与Picor® Cool-Power® ZVS Buck及Buck-Boost调节器系列兼容,确保了系统的一致性和可靠性。制造商提供了全面的技术支持和维护服务,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    1. 问题:电感器在高温下出现性能下降?
    解决办法:检查电路板布局和走线设计,确保散热效果良好;确认使用的是符合规范的焊接工艺。
    2. 问题:无法达到预期的电流承载能力?
    解决办法:重新校验电感器型号和参数,确保其满足具体应用需求;考虑进行适当的设计优化。

    总结和推荐


    HCV1206是一款高性能、高可靠性的高电流功率电感器,适合应用于各种严苛环境下。其独特的设计使其具有出色的热稳定性和高效的能源转换能力,非常适合于工业和商业应用。我们强烈推荐HCV1206给对电源管理有较高要求的工程师和技术人员,以获得最佳的性能表现和用户体验。
    本文档详细介绍了HCV1206高电流功率电感器的技术特性和应用情况,希望对您在选择和使用该产品时有所帮助。

HCV1206-R48-R参数

参数
饱和电流(LSAT) 37A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 3.15mΩ
额定电流 16A
Q值 -
测试频率 100KHz
电感值 480nH
长*宽*高 12.2mm*9.8mm*5.1mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCV1206-R48-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCV1206-R48-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCV1206-R48-R HCV1206-R48-R数据手册

HCV1206-R48-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
550+ $ 2.173 ¥ 18.4705
库存: 550
起订量: 550 增量: 550
交货地:
最小起订量为:550
合计: ¥ 10158.77
