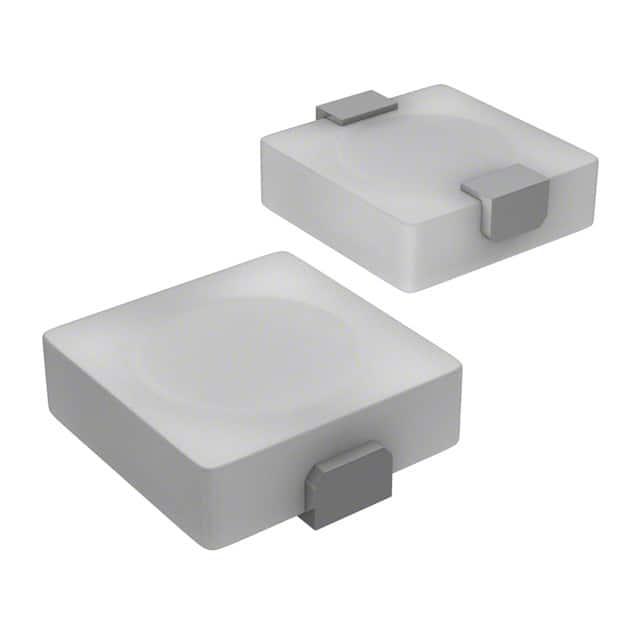

HCM1103-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 16A 13A 2.2μH 9mΩ ±20% 4040 标准安装,贴片安装 11.1mm*10mm*3mm
供应商型号: N-HCM1103-2R2-R
供应商: 云汉优选
标准整包数: 1000
EATON 贴片电感 HCM1103-2R2-R

HCM1103-2R2-R概述

    # 高性能大电流功率电感HCM1103技术手册解读

    产品简介


    HCM1103是一款高性能的大电流功率电感,专为满足高功率电子设备的需求设计。其主要特点包括铁粉芯材料、磁屏蔽设计、低电磁干扰(EMI)以及优秀的热管理能力。HCM1103适用于多种高端应用场景,如电压调节模块(VRM)、多相调节器、点负载模块以及服务器、桌面计算机、图形卡等领域。此外,它也广泛应用于电池供电系统及数据网络和存储系统中。
    主要功能
    - 大电流承载能力:支持高达75A的峰值电流,适合高功率密度的设计需求。
    - 低功耗设计:具有较低的核心损耗,有助于提升整体能效。
    - 宽温域运行:能在极端条件下稳定工作,适应工业级温度范围。
    应用领域
    HCM1103不仅限于传统电源转换器,还可以作为高效能嵌入式系统的优选组件,是现代数据中心、通信基础设施的理想选择。

    技术参数


    以下是HCM1103的技术规格详细说明:
    | 参数 | 描述 |

    | 尺寸(最大封装) | 11.5 × 10.3 × 3.0 mm |
    | 核心材料 | 铁粉芯 |
    | 感应值范围 | 0.12 μH 至 22.0 μH |
    | 最大直流电阻(典型值) | 0.056 mΩ 至 12.3 mΩ |
    | 工作温度范围 | -55°C 至 +125°C |
    | 环保标准 | 符合RoHS规范 |
    产品特点与优势
    HCM1103系列电感器在设计上集成了多项先进技术,使其在市场上脱颖而出:
    - 磁屏蔽与低EMI特性:减少外部干扰,确保系统稳定性。
    - 高电流承载能力:适用于要求高瞬态响应的应用场合。
    - 环保设计:无卤素、铅-free、符合RoHS标准。
    这些特点使其成为高性能电源解决方案的首选产品之一。
    应用案例与使用建议
    根据技术手册的内容,HCM1103被广泛应用于以下场景:
    - 服务器电源:提供稳定的电源输出,支持大数据中心的高效运行。
    - 笔记本电脑电源适配器:为便携式设备提供高效的能量管理。
    对于开发者而言,在实际应用中需注意:
    - 防止电流过大导致的过热现象,合理规划PCB布局。
    - 确保适当的散热措施以维持设备在最佳工作状态。
    兼容性与支持
    HCM1103已通过行业标准测试,包括J-STD-020规范,并且能够无缝集成到现有系统中。Eaton Electronics提供了全面的技术支持服务,涵盖产品咨询、安装指导及故障排查。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1: 温度过高
    解决方法: 检查电路板的铜箔厚度与宽度是否足够;增加空气流通路径。
    - 问题2: 芯片损坏
    解决方法: 确认焊接工艺符合标准,避免过高热量影响元件寿命。
    总结与推荐
    总体而言,HCM1103凭借其卓越的性能表现和多样化应用前景,是一款值得推荐的产品。无论是从设计灵活性还是可靠性角度考虑,它都能够在各类高要求场景中发挥出色的作用。因此,对于寻求高效能电感解决方案的企业和个人来说,HCM1103是一个理想的选择。

HCM1103-2R2-R参数

参数
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 16A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 9mΩ
额定电流 13A
Q值 -
长*宽*高 11.1mm*10mm*3mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
