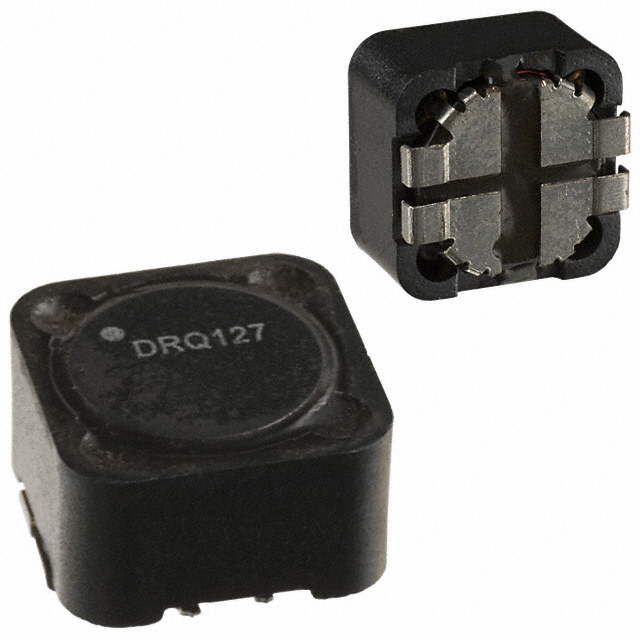

DRQ127-100-R

产品分类: 其他电感
厂牌: EATON
产品描述: 10.47μH,41.88μH 100KHz 68.6mΩ 5.6A 11.2A ±20% 标准安装,贴片安装 12.5mm*12.5mm*8mm
供应商型号: 1653725
供应商: 海外现货
标准整包数: 1
EATON 其他电感 DRQ127-100-R

DRQ127-100-R概述

    # Eaton DS4311 技术手册解析

    产品简介


    产品名称:Eaton DRQ 系列双绕组高功率密度屏蔽圆柱形电感器
    产品类型:双绕组电感器,支持单个电感或耦合电感/变压器应用(1:1匝比)
    主要功能:提供高效的电流传输、低直流电阻(DCR)、高饱和电流及峰值电流支持。
    应用领域:
    - 桌面电脑、服务器
    - DVD 和媒体播放器
    - 便携式及手持设备
    - LCD 面板
    - 开关电源:如 SEPIC、飞控拓扑(作为变压器)
    - 升降压电路:如 Boost、Buck 拓扑(作为电感)
    - 直流-直流转换器
    - VRM 电感器:用于 CPU 和 DDR 电源
    - 输入输出滤波电感

    技术参数


    | 参数 | 规格 |

    | 类型 | 双绕组电感器 |
    | 尺寸范围 | 小至 0.33 µH,大至 1000 µH |
    | 峰值电流 | 0.13 A 至 56 A |
    | 均方根电流 | 0.128 A 至 17.9 A |
    | 工作温度 | -40°C 至 +125°C |
    | 包装 | 符合 J-STD-020 焊接标准 |
    | 特性 | 屏蔽设计、Ferrite 材料 |

    产品特点和优势


    1. 高功率密度:屏蔽结构减少外部磁场干扰,适合高密度电路设计。
    2. 宽范围选择:提供多种规格和阻抗,满足不同应用场景需求。
    3. 优良的热性能:最高工作温度可达 125°C,确保长期稳定运行。
    4. 灵活连接方式:支持并联或串联连接,可根据需求调整电感值和电流容量。

    应用案例和使用建议


    应用案例:
    - 在笔记本电脑中用作 DC-DC 转换器的输入滤波电感,提高供电稳定性。
    - 用于服务器电源模块,优化 VRM 电感器设计以增强散热效率。
    使用建议:
    - 根据具体应用需求选择合适的电感值和电流等级,避免过载导致性能下降。
    - 确保电路板设计中避免信号路径穿越电感下方,防止寄生效应。

    兼容性和支持


    该系列产品符合 RoHS 标准,确保环保合规。此外,Eaton 提供全面的技术支持和售后服务,帮助客户解决产品集成过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能衰减 | 确保良好的热管理系统,降低核心损耗。 |
    | 噪声干扰明显 | 使用更高规格的屏蔽电感器或优化布局。 |
    | 安装后发现实际电流不足 | 检查实际应用中的电流和电压条件是否匹配额定值。

    总结和推荐


    综合评估
    Eaton DRQ 系列电感器以其高功率密度、屏蔽设计和宽泛的应用适配性,在电源管理、通信设备和消费电子领域具有显著优势。其卓越的电气特性和可靠性使其成为行业首选之一。
    推荐结论
    强烈推荐该产品用于需要高性能电感器的场景,特别是对尺寸紧凑、效率要求高的应用。同时,建议用户根据实际工况选择最合适的型号以达到最佳效果。

DRQ127-100-R参数

参数
直流电阻(DCR) 68.6mΩ
额定电流 11.2A
Q值 -
测试频率 100KHz
电感值 10.47μH,41.88μH
饱和电流(LSAT) 5.6A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 12.5mm*12.5mm*8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
