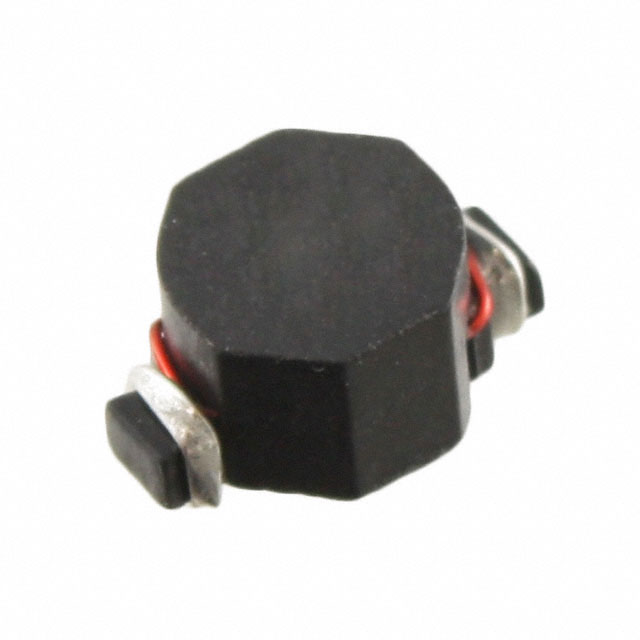

UP1B-4R7-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 2.6A 2.2A 4.7μH 54.4mΩ ±20% 标准安装,贴片安装 8.89mm*6.1mm*5mm
供应商型号: N-UP1B-4R7-R
供应商: 云汉优选
标准整包数: 900
EATON 贴片电感 UP1B-4R7-R

UP1B-4R7-R概述

    UNI-PAC™ Drum Core Power Inductors 技术手册

    1. 产品简介


    UNI-PAC™ 鼓芯电感器是一款高性能的功率电感器,适用于需要低电感和高电流的小型化装置。这种电感器具有卓越的能量密度,适合多种应用,包括工作站、服务器、桌面计算机、DVD播放器、便携式电源设备、基站、工业电源供应、输出滤波扼流圈和测试设备仪器。

    2. 技术参数


    以下是不同型号UNI-PAC™ 鼓芯电感器的主要技术参数:
    | 型号 | 电感值(µH) | 电流范围 (A) | 最大电流 (A) | 直流电阻 (Ω) |

    | UP1B-R47-R | 0.47 | 0.47 - 7.7 | 19.2 | 0.0097 |
    | UP2B-R47-R | 0.47 | 0.47 - 11.4 | 51.7 | 0.0019 |
    | UP3B-R47-R | 0.47 | 0.47 - 25.1 | 16.0 | 0.0021 |
    | UP4B-R47-R | 0.47 | 0.47 - 51.7 | 19.2 | 0.0019 |
    其他型号的详细参数见技术手册。

    3. 产品特点和优势


    - 最大功率密度:允许在紧凑的空间内实现更高的能量存储。
    - 低电感和高电流:设计非常适合需要在小型化封装中提供高电流的应用。
    - 保护外壳:防止磁芯破裂,延长产品寿命。
    - 符合UL 94V-0标准:达到严苛的阻燃等级要求。

    4. 应用案例和使用建议


    这些电感器广泛应用于各种电子设备中,如工作站、服务器、笔记本电脑、便携式电源设备等。建议在选择具体型号时根据所需电流和电感值进行匹配。例如,在高功率应用中可选用UP2B或UP4B系列,而在低功耗应用中则可选用UP1B或UP3B系列。

    5. 兼容性和支持


    UNI-PAC™ 鼓芯电感器设计用于标准的PCB布局,可以方便地集成到现有的电路设计中。厂家提供了详细的安装指南和使用建议,以确保正确的安装和使用。此外,Eaton公司还提供长期的技术支持和维护服务。

    6. 常见问题与解决方案


    常见的问题是安装不当或环境温度超出工作范围。以下是一些常见的问题及其解决方案:
    - 问题:电感器无法正常工作。
    - 解决方法:检查接线是否正确,确认环境温度在规定范围内。
    - 问题:电感器出现过热现象。
    - 解决方法:确保散热良好,避免长时间过载运行。
    - 问题:电感器的电气特性发生变化。
    - 解决方法:重新校准或更换新的电感器。

    7. 总结和推荐


    综上所述,UNI-PAC™ 鼓芯电感器以其卓越的性能、高可靠性及广泛的适用性,在各种应用场合中表现出色。它们特别适用于需要高效能和紧凑设计的应用,如服务器、工作站和其他高功率电子产品。我们强烈推荐使用这款电感器,特别是在高功率和紧凑型设计的需求下。
    通过细致的设计和严格的质量控制,UNI-PAC™ 鼓芯电感器为用户提供了可靠的解决方案,是值得信赖的产品选择。

UP1B-4R7-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 54.4mΩ
额定电流 2.2A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 2.6A
长*宽*高 8.89mm*6.1mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP1B-4R7-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。
