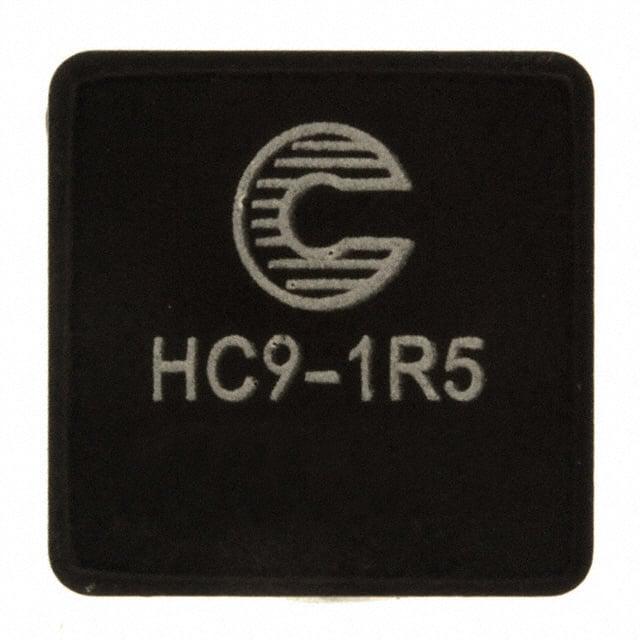

HC9-1R5-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 32A 21A 1.5μH 2.27mΩ ±15% 标准安装,贴片安装 13.4mm*13.1mm*7.5mm
供应商型号: HC9-1R5-R
供应商: Master
标准整包数: 10
EATON 贴片电感 HC9-1R5-R

HC9-1R5-R概述

    高电流功率电感器DS4312技术手册

    产品简介


    DS4312高电流功率电感器是专为高速开关模式应用设计的表面贴装电感器。这些电感器在较低电感值、低电压和高电流的应用场合表现优异,尤其适用于电源转换和电力分配系统。该电感器利用高温粉末铁材料和非有机粘合剂制造,以消除热老化的影响。产品广泛应用于多相调节器、电压调节模块(VRMs)、分布式电力系统直流-直流转换器等。

    技术参数


    DS4312系列电感器的主要技术参数如下:
    - 电感范围:0.2μH至47.0μH
    - 电流范围:3.65安培至95.0安培
    - 频率范围:1kHz至500kHz
    - 最大温度范围:存储温度范围 -40°C至+155°C;操作温度范围 -40°C至+155°C(环境温度加上自发热温升)
    - 焊锡回流温度:符合J-STD-020D标准
    | 零件编号 | 开路电感(OCL) (μH) | Irms(安培) | Isat 20% (安培) | Isat 30% (安培) | DCR (mΩ) | Volt-μs |
    ||
    | HC9-R20-R | 0.218 | 46.7 | 65 | 95 | 0.50 | 2.87 |
    | HC9-R47-R | 0.544 | 33.7 | 40 | 57 | 0.88 | 4.78 |
    | HC9-1R0-R | 1.04 | 23.7 | 28 | 41 | 1.87 | 6.70 |
    | HC9-1R5-R | 1.70 | 21.0 | 22 | 32 | 2.27 | 8.46 |
    | HC9-2R2-R | 2.53 | 17.2 | 18 | 26 | 3.37 | 10.4 |
    | HC9-3R3-R | 3.52 | 14.3 | 15 | 22 | 4.87 | 12.4 |
    | HC9-4R3-R | 4.67 | 13.0 | 13.2 | 19.1 | 5.90 | 14.4 |
    | HC9-6R8-R | 7.45 | 10.3 | 11.4 | 15.1 | 9.40 | 18.1 |
    | HC9-100-R | 10.9 | 8.50 | 8.6 | 12.5 | 14.0 | 22.0 |
    | HC9-220-R | 22.4 | 6.30 | 6.0 | 8.7 | 25.7 | 31.5 |
    | HC9-330-R | 34.5 | 4.42 | 4.8 | 7.0 | 48.8 | 37.3 |
    | HC9-470-R | 49.2 | 3.65 | 3.9 | 5.7 | 72.3 | 44.8 |

    产品特点和优势


    DS4312系列高电流功率电感器具备以下独特优势:
    - 高效能:能够在低电感值和高电流条件下提供稳定性能。
    - 耐用性强:采用高温粉末铁材料,有效防止热老化,延长使用寿命。
    - 宽工作温度范围:能够在极端环境下保持稳定的电气特性。
    - 快速响应能力:适用于高速开关模式应用,满足瞬态响应要求。

    应用案例和使用建议


    DS4312系列电感器在多相调节器、电压调节模块、桌面和服务器VRMs及EVRDs、点负载模块、现场可编程门阵列(FPGA)直流-直流转换器、电池供电系统、高电流电源供应系统和数据网络及存储系统中都有广泛应用。
    使用建议:
    1. 在选择电感器时,考虑实际应用场景下的环境温度和电流需求,合理选择型号。
    2. 考虑到散热问题,确保良好的空气流通和适当布局,避免热量堆积。
    3. 在高电流应用环境中,需特别注意散热设计,防止超过允许的最大温度限制。

    兼容性和支持


    DS4312系列电感器通过RoHS认证,且焊接工艺符合J-STD-020D标准。制造商提供全面的技术支持,包括详细的焊锡回流温度规范,确保产品能够可靠地安装在电路板上。

    常见问题与解决方案


    1. 问题:如何确定合适的Irms电流?
    解答:Irms表示直流电流,使温度上升不超过40°C。建议根据实际工作条件计算,并考虑AC电流的降额。
    2. 问题:如何优化散热设计?
    解答:增加散热片、优化电路板布局和增强空气流动有助于减少热堆积。
    3. 问题:焊接时温度如何控制?
    解答:参考J-STD-020D标准的焊锡回流曲线,确保预热和保温阶段的温度控制在规定范围内。

    总结和推荐


    总体而言,DS4312系列高电流功率电感器凭借其出色的电感特性、广泛的温度适应能力和稳定的性能,在多种应用场景中表现出色。对于需要高效率和稳定性的应用场合,如数据中心和工业自动化等领域,强烈推荐使用该系列产品。

HC9-1R5-R参数

参数
饱和电流(LSAT) 32A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 2.27mΩ
额定电流 21A
Q值 -
测试频率 100KHz
电感值 1.5μH
长*宽*高 13.4mm*13.1mm*7.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
