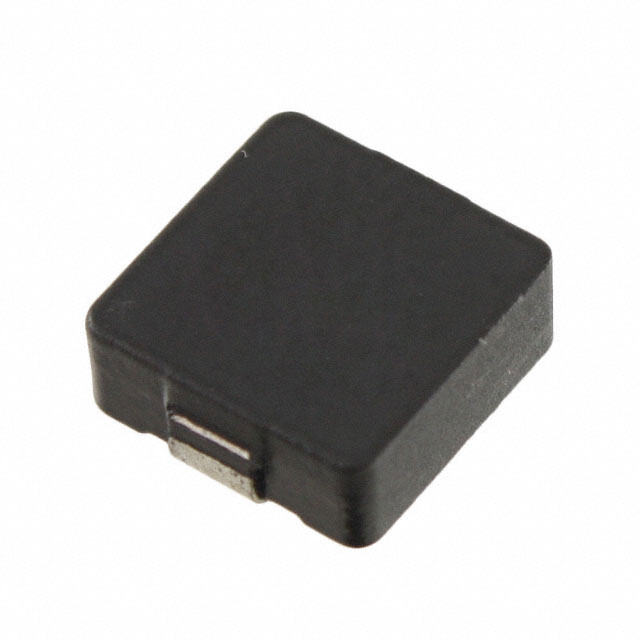

HCM1305-R68-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 54A 34A 680nH 1.33mΩ ±20% 标准安装,贴片安装 13.3mm*12.2mm*5mm
供应商型号: N-HCM1305-R68-R
供应商: 云汉优选
标准整包数: 400
EATON 贴片电感 HCM1305-R68-R

HCM1305-R68-R概述

    高电流功率电感器HCM1305技术手册解析

    1. 产品简介


    HCM1305系列高电流功率电感器属于功率电感器类别,主要用于电源转换和滤波应用。该系列产品具有出色的高电流承载能力和低核心损耗,磁屏蔽设计有效降低电磁干扰(EMI),非常适合于需要高可靠性、高效能的电源模块设计。其广泛应用于电压调节模块(VRM)、多相调节器、点负载模块、桌面和服务器VRM及EVRD、基站设备、笔记本电脑和笔记本电脑调节器、电池供电系统、显卡以及数据网络和存储系统。

    2. 技术参数


    HCM1305系列高电流功率电感器的主要技术规格如下:
    | 规格 | 参数 |

    | 电感值范围 | 0.10 µH 至 33 µH |
    | 电流范围 | 5.2 A 至 118 A |
    | 尺寸 | 13.8 mm x 12.5 mm 表面贴装型 |
    | 高度 | 5.0 mm |
    | 工作频率范围 | 最高可达5 MHz |
    | 芯材 | 铁粉芯材料 |
    | 最大温度 | -55 °C 至 +125 °C |
    | 焊接温度范围 | 符合J-STD-020标准最新修订版 |

    3. 产品特点和优势


    HCM1305系列高电流功率电感器具备以下显著特点和优势:
    - 高电流承载能力:可以承受高达118 A的直流电流,满足大功率应用的需求。
    - 低核心损耗:铁粉芯材料使得电感器在高频环境下仍保持较低的能量损失,提高效率。
    - 磁屏蔽设计:降低电磁干扰(EMI),适合对电磁兼容性有严格要求的应用场合。
    - 宽温度范围适应性:组件的工作温度范围为-55 °C 至 +125 °C,确保在极端环境下稳定工作。

    4. 应用案例和使用建议


    HCM1305系列电感器适用于多种应用场景,如:
    - 桌面和服务器VRM/EVRD:在高性能计算设备中,高电流需求可以通过这些电感器得以满足。
    - 电池供电系统:例如在便携式电子设备中,其紧凑的设计便于集成且不影响整体性能。
    - 显卡:为GPU提供稳定的电力供应,减少电压波动带来的影响。
    使用建议:
    - 设计时需考虑电感器周围的热管理,确保在最高工作温度范围内安全运行。
    - 在电路板布局上避免将走线或通孔布置在电感器下方,以防止热量积聚。

    5. 兼容性和支持


    HCM1305系列电感器在焊接过程中需遵循J-STD-020标准,兼容性良好,易于集成至现有的PCB设计中。制造商Eaton提供详尽的技术文档和客户支持服务,确保用户能够充分利用产品的所有特性和功能。

    6. 常见问题与解决方案


    - 问题:电感器工作时过热。
    - 解决办法:检查PCB设计是否充分散热,必要时增加散热片或优化空气流动。
    - 问题:无法达到预期的电流承载能力。
    - 解决办法:检查电路板布局是否存在不良接地或接触不良的情况,确保电流路径顺畅。

    7. 总结和推荐


    综上所述,HCM1305系列高电流功率电感器凭借其卓越的高电流承载能力、低核心损耗以及良好的电磁屏蔽性能,在各类电源管理和控制应用中表现出色。该产品不仅符合高标准的环境要求,而且具有广泛的适用性和良好的兼容性,非常值得在高要求的应用场景中推荐使用。

HCM1305-R68-R参数

参数
电感值 680nH
饱和电流(LSAT) 54A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.33mΩ
额定电流 34A
Q值 -
测试频率 100KHz
长*宽*高 13.3mm*12.2mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
