HCM1A1305-R47-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 36A 33A 470nH 920μΩ ±20% 标准安装,贴片安装 13.3mm*12.2mm*5mm
供应商型号: 2762610
供应商: 海外现货
标准整包数: 1

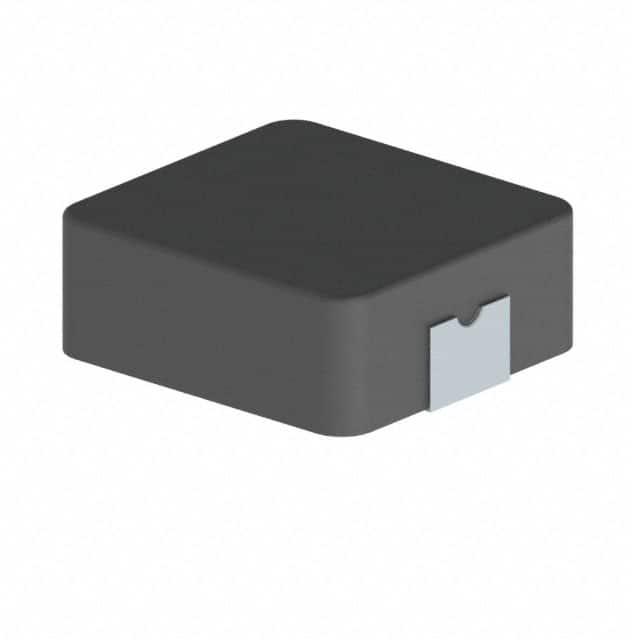

EATON 贴片电感 HCM1A1305-R47-R

HCM1A1305-R47-R概述


    产品简介


    HCM1A1305 高电流功率电感器
    HCM1A1305 是一款专为汽车级应用设计的高电流功率电感器。它具有高效能、磁屏蔽和低电磁干扰(EMI)等特点。这款电感器适用于多种汽车电子系统,如车身电子、中央车身控制模块、照明系统、加热通风和空调控制系统(HVAC)、门锁及座椅控制、高级驾驶辅助系统(ADAS)等。它能够满足汽车电子系统的高性能要求,并在极端环境中稳定运行。

    技术参数


    - 产品代码:HCM1A1305
    - 电感范围:0.1 μH 至 33 μH
    - 电流范围:3.5 A 至 80 A
    - 尺寸:13.8 mm x 12.5 mm,厚度 5.0 mm
    - 频率范围:最高可达 1 MHz
    - 温升参数(Irms):用于估算无芯损耗情况下的温度升高,建议不超过 155 °C
    - 额定饱和电流(Isat):约为 20% 降额时的峰值电流
    - 直流电阻(DCR):典型值 0.2 mΩ 至 21.1 mΩ
    - 环境温度范围:储存和工作温度范围均为 -55 °C 至 +155 °C
    - 湿度敏感等级(MSL):1 级
    - 环保认证:无卤素、无铅、符合 RoHS 标准

    产品特点和优势


    - AEC-Q200 认证:通过 AEC-Q200 Grade 1 认证,确保了产品的高可靠性。
    - 高电流承载能力:在广泛的电流范围内提供稳定的性能。
    - 磁屏蔽和低 EMI:有效减少电磁干扰,提升系统稳定性。
    - 宽广的工作频率范围:适用频率范围广泛,灵活性高。
    - 紧凑型封装:小尺寸、轻量化,适合空间受限的应用场景。

    应用案例和使用建议


    应用场景
    1. 车身电子系统:例如中央车身控制模块,确保车辆电子系统正常运行。
    2. 照明系统:适用于前灯、尾灯及车内照明系统,提供可靠的电源管理。
    3. 加热通风和空调控制系统:确保 HVAC 系统稳定运行,提供舒适的乘车环境。
    4. 座椅控制:例如座椅调节系统,提供可靠的动力支持。
    5. 高级驾驶辅助系统:如自动巡航控制、自动泊车控制等,提供高性能电源管理。
    使用建议
    - 在应用时需要考虑电路板布局、走线宽度、气流等因素,以优化温度分布。
    - 对于交流电流应用,需要注意进行电流降额处理,以防止过热。
    - 推荐不要在电感器下方布线或打孔,以避免信号干扰和散热问题。

    兼容性和支持


    - 兼容性:HCM1A1305 与同类电子元件和设备兼容,无需担心不兼容问题。
    - 厂商支持:提供详细的安装指南和技术文档,确保正确使用和维护。

    常见问题与解决方案


    - 问题:温度升高超过预期。
    - 解决方法:优化电路板布局,增加散热措施,如加强空气流通或采用更大的散热片。

    - 问题:电流承载能力不足。
    - 解决方法:选择更高电流承载能力的型号,确保系统在极限条件下也能稳定运行。
    - 问题:电磁干扰问题。
    - 解决方法:确保电感器周围无其他干扰源,并优化线路布局以减少干扰。

    总结和推荐


    HCM1A1305 高电流功率电感器凭借其高可靠性、卓越的性能和广泛的适用范围,在汽车电子系统中表现出色。它不仅通过了 AEC-Q200 认证,还具备优良的电气特性和坚固耐用的设计。对于汽车制造商和工程师来说,HCM1A1305 是一个值得信赖的选择。强烈推荐在各类汽车电子系统中使用该产品。

HCM1A1305-R47-R参数

参数
容差 ±20%
直流电阻(DCR) 920μΩ
额定电流 33A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 36A
自谐振频率(SRF) -
长*宽*高 13.3mm*12.2mm*5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1305-R47-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1305-R47-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1305-R47-R HCM1A1305-R47-R数据手册

HCM1A1305-R47-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
