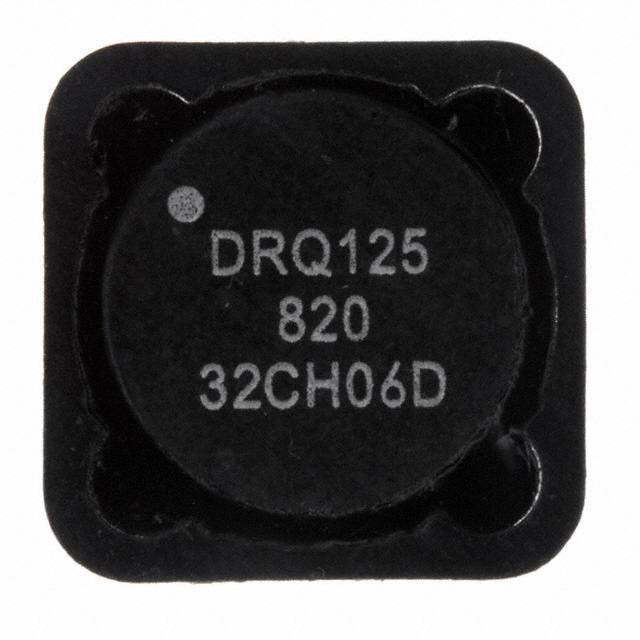

DRQ125-820-R

产品分类: 其他电感
厂牌: EATON
产品描述: 86.89μH,347.6μH 100KHz 515mΩ 2.39A 2.05A ±20% 标准安装,贴片安装 12.5mm*12.5mm*6mm
供应商型号: N-DRQ125-820-R
供应商: 云汉优选
标准整包数: 1
EATON 其他电感 DRQ125-820-R

DRQ125-820-R概述

    Eaton DS4311 双绕组高功率密度屏蔽线圈电感器技术手册

    产品简介


    Eaton DS4311 是一款高性能的双绕组屏蔽线圈电感器,适用于各种高电流和高频率的应用场景。它由四个不同尺寸的屏蔽圆柱形线圈组成,这些线圈可以在单个电感器或耦合变压器应用中使用。该产品具有高电流和电压隔离能力,可广泛应用于桌面和服务器、DVD和媒体播放器、便携式及手持设备、LCD显示屏等设备中。

    技术参数


    1. 电感范围:从0.33 µH到4.71 mH。
    2. 峰值电流:从0.13 A到56 A。
    3. 有效电流:从0.128 A到17.9 A。
    4. 电压隔离:200 Vac隔离。
    5. 工作温度范围:存储温度范围为-40 °C到+125 °C;操作温度范围为-40 °C到+125 °C(环境加自发热)。
    6. 焊料回流温度:符合J-STD-020标准。
    7. 结构材料:铁氧体芯材料。
    8. 外形尺寸:根据不同型号,尺寸和包装有所不同(请参考具体型号)。

    产品特点和优势


    1. 双重用途:既可以作为单一电感器使用,也可以作为耦合变压器使用。
    2. 多种尺寸:提供四种不同的屏蔽圆柱形线圈,适用于不同的应用需求。
    3. 高电流承载能力:可以承受高达56 A的峰值电流,满足各种高电流应用场景的需求。
    4. 高可靠性:通过200 Vac的电压隔离,确保了在高电压环境下的稳定运行。
    5. 广泛的温度适应性:可在极端的温度环境中稳定工作,保证了在各种条件下的可靠性。

    应用案例和使用建议


    应用案例:
    - 电源转换:适用于SEPIC、flyback变换器等电源转换场合。
    - 滤波器应用:可以作为输入和输出滤波器扼流圈,用于电源管理和信号处理。
    - CPU供电:用于VRM电感器,为CPU和DDR内存供电提供稳定的电感解决方案。
    使用建议:
    - 在选择电感值时,应根据具体应用场景和负载电流来决定合适的电感值,以避免饱和和过热。
    - 确保电感器的工作温度不超过125°C,以保持其长期稳定运行。
    - 遵循焊料回流工艺的要求,以确保焊接质量。

    兼容性和支持


    Eaton DS4311 电感器设计为与其他电子元件和设备高度兼容,特别适用于电源管理和信号处理领域。制造商提供详细的技术支持和维护服务,确保用户能够充分利用该产品的性能优势。

    常见问题与解决方案


    1. 电感饱和:电感器长时间工作在高电流下会导致饱和,建议根据应用需求选择合适的电感值。
    2. 温度过高:电感器温度超过125°C可能导致性能下降,建议采取散热措施。
    3. 电压隔离不足:确认电感器的电压隔离能力,特别是在高压应用中。
    4. 安装位置:不要将线路或通孔路由到电感器下方,以防止干扰。

    总结和推荐


    Eaton DS4311 双绕组高功率密度屏蔽线圈电感器以其高电流承载能力、宽温度适应性和高可靠性脱颖而出。其灵活的应用方式和广泛的温度适用范围使其成为电源管理、信号处理等领域的理想选择。强烈推荐在需要高性能电感器的应用中使用该产品。

DRQ125-820-R参数

参数
测试频率 100KHz
电感值 86.89μH,347.6μH
饱和电流(LSAT) 2.39A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 515mΩ
额定电流 2.05A
Q值 -
长*宽*高 12.5mm*12.5mm*6mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
