DRA74-101-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 929mA 822mA 100μH 419mΩ ±20% 标准安装,贴片安装 7.6mm*7.6mm*4.35mm
供应商型号: N-DRA74-101-R
供应商: 云汉优选
标准整包数: 1

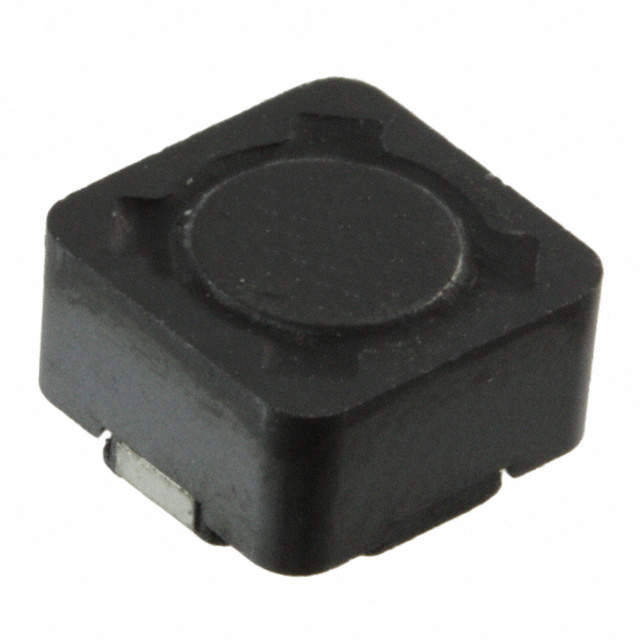

EATON 贴片电感 DRA74-101-R

DRA74-101-R概述


    产品简介


    DRA系列鼓形芯屏蔽电感器
    DRA系列鼓形芯屏蔽电感器是专为汽车电子设计的高性能电感器,具有高功率密度和高效率的特点。这些电感器适用于各种汽车电子系统,如车身电子控制、先进驾驶辅助系统(ADAS)、娱乐及集群电子系统等。通过磁屏蔽设计,有效减少了电磁干扰(EMI),确保了电子系统的稳定运行。

    技术参数


    | 参数 | 描述 |

    | 产品认证 | AEC-Q200 认证 |
    | 尺寸 | 五种不同的机械尺寸 |
    | 磁屏蔽 | 减少电磁干扰(EMI) |
    | 芯体材料 | 铁氧体材质 |
    | 电感范围 | 0.28 μH 至 1000 μH |
    | 电流范围 | 最大电流56 A |
    | 构造坚固性 | 能承受高强度冲击和振动 |
    | 工作温度范围 | 储存温度:-40 °C 至 +165 °C |
    | 操作温度范围 | -40 °C 至 +165 °C (环境加自发热) |
    | 回流焊温度 | 符合 J-STD-020 标准 |

    产品特点和优势


    - 高效能:高功率密度和高效率的设计使得这些电感器能够在严苛环境中保持稳定表现。
    - 坚固耐用:能够承受高达56A的电流,适合高冲击和振动的应用场景。
    - 磁屏蔽:内置磁屏蔽结构减少电磁干扰(EMI),提高整体系统的稳定性。
    - 适用广泛:适用于多种汽车电子系统,如车灯、空调控制器、门锁、黑匣子系统等。

    应用案例和使用建议


    应用案例:
    1. 车辆照明系统:这些电感器用于车头灯、尾灯和车内照明,提供稳定的电流供应。
    2. 空调控制系统:在空调控制器中,这些电感器帮助管理电力的传输,保证系统的稳定运行。
    3. 发动机管理系统:在发动机管理和电力控制模块中,这些电感器确保了电流的平稳传输,提升发动机的效率和稳定性。
    使用建议:
    1. 布局考虑:确保PCB布局合理,避免过热和其他组件产生的热量影响。
    2. 散热管理:建议将温度控制在+165°C以内,以防止过度升温对系统造成损害。
    3. 电流限制:对于交流电流,需要进行降额处理,因为交流电流可能导致过热。

    兼容性和支持


    这些电感器支持RoHS标准,适用于无卤素的环保要求。制造商提供全面的技术支持,包括详尽的产品文档、应用指南和故障排查服务。

    常见问题与解决方案


    问题1:电感器在高温环境下表现如何?
    解答:
    在储存温度-40°C至+165°C范围内,这些电感器表现出色。建议在最恶劣条件下验证实际应用条件下的温升情况,确保温度不超过+165°C。
    问题2:电感器的最大电流是多少?
    解答:
    不同型号的电感器最大电流不同,例如DRA73-4R7-R的最大电流为56A,但具体电流值取决于型号和工作条件。根据型号表中的数据确定每款电感器的具体电流值。

    总结和推荐


    DRA系列鼓形芯屏蔽电感器凭借其高效率、高功率密度和坚固构造,在汽车电子应用中表现出色。这些电感器不仅在性能上达到了高标准,还在磁屏蔽方面提供了卓越的电磁干扰抑制能力。其广泛的应用范围和强大的技术支持使其成为汽车电子系统中不可或缺的关键部件。我们强烈推荐在您的汽车电子项目中采用DRA系列电感器,以获得最佳的系统性能和稳定性。

DRA74-101-R参数

参数
额定电流 822mA
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 929mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 419mΩ
长*宽*高 7.6mm*7.6mm*4.35mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DRA74-101-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DRA74-101-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DRA74-101-R DRA74-101-R数据手册

DRA74-101-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.6642 ¥ 14.1457
200+ $ 1.3699 ¥ 11.6442
450+ $ 1.2648 ¥ 10.7508
950+ $ 1.2036 ¥ 10.2306
1100+ $ 1.1322 ¥ 9.6237
15000+ $ 0.8568 ¥ 7.2828
库存: 455
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 990.19
