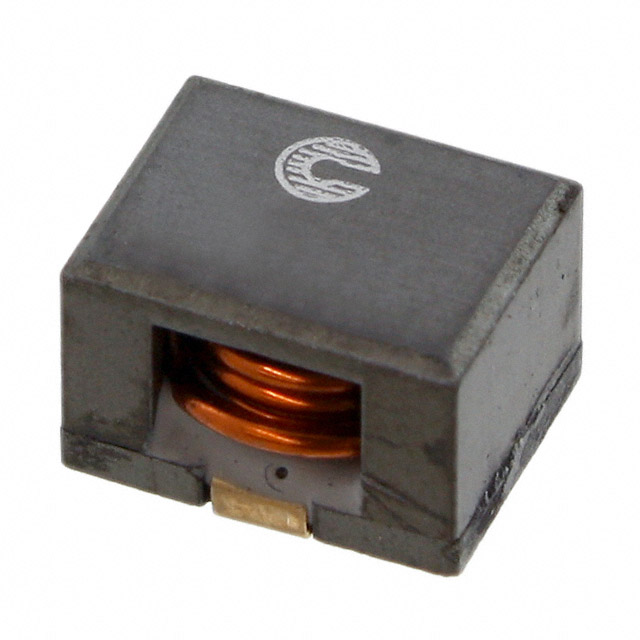

HCF1007-6R8-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 7.8A 9.4A 6.8μH 8.65mΩ ±20% 标准安装,贴片安装 10.1mm*7.8mm*6.65mm
供应商型号: 283-HCF1007-6R8-RTR-ND
供应商: Digi-Key
标准整包数: 700
EATON 贴片电感 HCF1007-6R8-R

HCF1007-6R8-R概述

    电子元器件产品技术手册:HCF1007 高频高电流功率电感器

    产品简介


    HCF1007 高频高电流功率电感器是一款专为电力转换应用设计的高性能电子元件。它具有紧凑的表面贴装封装(10.3 x 8.1 x 6.65 mm),采用铁氧体芯材料,能够承受高电流并具备低芯损耗特性。这种电感器广泛应用于点负载模块、多相调节器、电压调节模块(VRM)、台式机和服务器VRM/EVRD、数据网络和存储系统、显卡及电池供电系统等。

    技术参数


    - 尺寸和封装: 10.3 x 8.1 x 6.65 mm 表面贴装
    - 芯材料: 铁氧体
    - 安装方式: 安全三端子安装
    - 电流能力: 高电流承载能力,低芯损耗
    - 直流电阻(DCR): 紧凑的DCR公差,适合于传感电路
    - 电感范围: 0.3 μH 至 10.0 μH
    - 电流范围: 5.3 A 至 48 A
    - 频率范围: 高达1 MHz
    - 环境温度范围: 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    HCF1007 的独特之处在于其高电流承载能力和低芯损耗,这使得它非常适合用于高频电源转换应用。此外,紧凑的三端子安装方式和稳定的电感值使其适用于严苛的工作环境。HCF1007 的 DCR 公差非常小,确保了电路中电流测量的准确性。这些特点使 HCF1007 在电力转换和控制领域具有显著的市场竞争力。

    应用案例和使用建议


    HCF1007 通常用于多种电子系统中,如点负载模块、多相调节器和VRM。在这些应用中,电感器需要承受高电流和宽泛的工作频率。为了保证最佳性能,建议遵循以下几点使用建议:
    - 避免将导线或通孔置于电感器下方,以防止信号干扰。
    - 注意热管理,特别是在高电流应用中,因为电感器可能产生热量。建议通过合理的PCB布局和冷却措施来降低温度上升。

    兼容性和支持


    HCF1007 是符合RoHS标准的产品,支持无铅焊接工艺。具体焊料回流温度要求参见下表。Eaton 提供详细的技术支持和售后服务,确保客户能够顺利使用该产品。
    | 标准焊料 (Tc) | 体积 <350 mm³ | 体积 >350 mm³ |
    |
    | 厚度 <2.5mm | 235°C | 220°C |
    | 厚度 >2.5mm | 220°C | 220°C |
    | 无铅焊料 (Tc) | 体积 <350 mm³ | 体积 350-2000 mm³ | 体积 >2000 mm³ |
    ||
    | 厚度 <1.6mm | 260°C | 260°C | 260°C |
    | 厚度 1.6-2.5mm| 260°C | 250°C | 245°C |
    | 厚度 >2.5mm | 250°C | 245°C | 245°C |

    常见问题与解决方案


    在使用 HCF1007 时,用户可能会遇到一些常见问题。以下是几个常见的问题及其解决方法:
    - 问题: 电感器过热导致性能下降。
    - 解决方案: 重新检查 PCB 布局,增加散热措施,如加大导线宽度或增加散热器。

    - 问题: 电流传感器读数不稳定。
    - 解决方案: 检查电感器周围的电路布局,确保没有干扰,并重新校准 DCR 测量。

    总结和推荐


    HCF1007 高频高电流功率电感器凭借其紧凑的设计、高电流承载能力和良好的稳定性,成为高频电力转换系统的理想选择。其出色的性能和广泛应用使其在市场上具有很强的竞争力。综上所述,我们强烈推荐 HCF1007 作为高性能电力转换和控制应用的理想选择。

HCF1007-6R8-R参数

参数
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 7.8A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 8.65mΩ
额定电流 9.4A
Q值 -
长*宽*高 10.1mm*7.8mm*6.65mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
