HCMA0703-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 14A 8A 2.2μH 20mΩ ±20% 标准安装,贴片安装 7.1mm*6.8mm*3mm
供应商型号: ET-2750442
供应商: 海外现货
标准整包数: 1

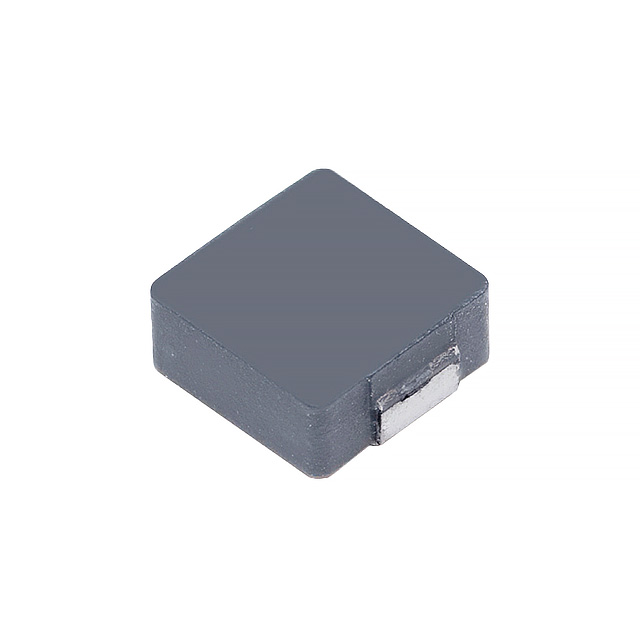

EATON 贴片电感 HCMA0703-2R2-R

HCMA0703-2R2-R概述

    高电流汽车级功率电感器——HCMA0703

    1. 产品简介


    HCMA0703是一款专为汽车应用设计的高电流功率电感器。其主要功能在于提供稳定的电流传输和高效的能量转换能力。此电感器适用于各种汽车电子系统,如车身电子、中央车身控制模块、车辆访问控制系统等。此外,它也用于头灯、尾灯和车内照明、加热通风及空调控制器(HVAC)等多个关键领域。

    2. 技术参数


    | 规格 | 描述 |

    | 产品类型 | 汽车级高电流功率电感器 |
    | 产品型号 | HCMA0703 |
    | 额定频率范围 | 最高可达5 MHz |
    | 电感值范围 | 0.15 μH 至 33 μH |
    | 额定电流范围 | 1.8 A 至 52 A |
    | 尺寸 | 7.4 mm x 7.0 mm(底面积),高度3.0 mm |
    | 芯片材料 | 铁粉芯材料 |

    3. 产品特点和优势


    - 通过汽车级3标准认证:确保电感器在严苛环境下的稳定性和可靠性。
    - 高载流能力和低核心损耗:能够承载大电流,同时保持较低的能量损耗。
    - 磁屏蔽,低电磁干扰(EMI):有效减少对周围电路的影响。
    - 宽泛的温度范围:存储和操作温度范围均可达-55°C至+125°C,适应恶劣环境。

    4. 应用案例和使用建议


    - 车身电子:如中央车身控制模块,提供稳定电源管理。
    - 照明系统:用于头灯、尾灯和内饰灯的供电和稳定。
    - 空调和供暖系统:确保系统的正常运行和电源稳定性。
    - 车门和窗户系统:确保电动窗户、座椅调节等功能的电力供应稳定。
    - 先进驾驶辅助系统:如77 GHz雷达系统、自适应巡航控制、自动泊车控制系统和碰撞规避系统等。
    使用建议:
    - 确保电路板布局合理,适当增加电路铜厚和宽度以提高散热效果。
    - 考虑与其他热源的距离,避免不必要的热量叠加导致局部过热。

    5. 兼容性和支持


    HCMA0703采用标准SMD封装,可直接焊接到PCB上。其RoHS合规性和无铅焊接能力使得其与主流的制造工艺高度兼容。制造商提供了详尽的技术文档和支持,包括焊接规范和故障排除指南。

    6. 常见问题与解决方案


    - 问题1:高温环境下的电流限制
    - 解决方案:严格控制电流,避免超过最大允许电流,尤其在高温环境中需考虑电流降额使用。

    - 问题2:EMI问题
    - 解决方案:检查电路布局,确保符合EMI设计要求,可考虑额外的滤波措施。

    7. 总结和推荐


    HCMA0703凭借其高电流承载能力和低核心损耗,在汽车电子领域表现出色。其磁屏蔽设计有效减少了电磁干扰,适用于多种汽车电子应用场景。总体而言,该产品在技术性能和应用场景方面具有明显优势,值得在汽车电子产品设计中考虑使用。

HCMA0703-2R2-R参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 14A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 20mΩ
额定电流 8A
长*宽*高 7.1mm*6.8mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA0703-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA0703-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA0703-2R2-R HCMA0703-2R2-R数据手册

HCMA0703-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
