HCM1A1105V2-R90-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 42MHz 23A 22A 900nH 2.02mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10mm*5mm
供应商型号: N-HCM1A1105V2-R90-R
供应商: 云汉优选
标准整包数: 1

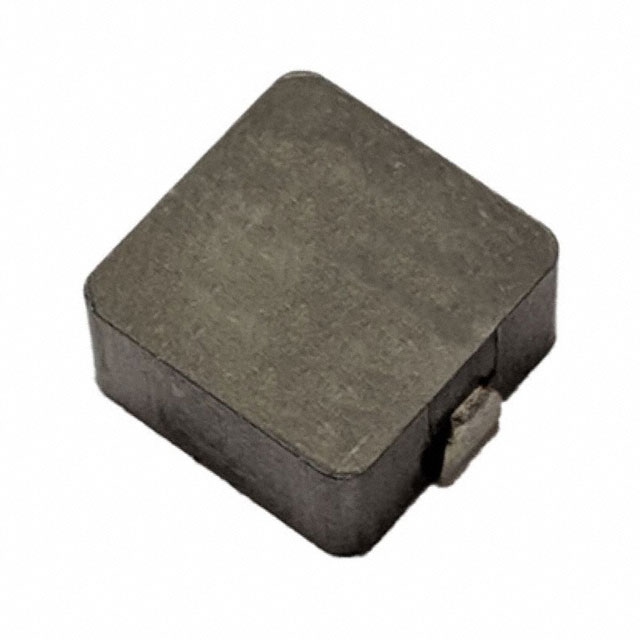

EATON 贴片电感 HCM1A1105V2-R90-R

HCM1A1105V2-R90-R概述


    产品简介


    HCM1A1105V2 汽车级高电流功率电感
    HCM1A1105V2 是一款汽车级高电流功率电感,适用于直流-直流转换器和滤波器应用。其设计旨在提供高性能和可靠性,特别适用于车载电子系统。

    技术参数


    - 尺寸:11.2 mm x 10.3 mm 脚距,高度为5.0 mm。
    - 工作温度范围:存储温度范围 -55°C 到 +155°C;操作温度范围 -55°C 到 +155°C(环境温度加自温升)。
    - 电感范围:0.68 μH 至 68 μH。
    - 电流范围:2.3 A 至 30 A。
    - 直流电阻(DCR):典型值 1.65 mΩ,最大值 283 mΩ(视具体型号而定)。
    - 饱和电流(Isat):约 20% 的电流滚降 @ +25°C。
    - 自谐振频率(SRF):见产品规格表格。
    - 潮湿敏感度等级(MSL):1 级。
    - 材料:合金粉末芯材料。
    - 封装方式:卷带包装,每卷 13 英寸直径,含 500 个组件。
    - 环境数据:符合 J-STD-020 (最新修订) 标准,无铅、无卤素。

    产品特点和优势


    - AEC-Q200 认证:确保产品的可靠性和耐用性,适合汽车应用。
    - 高电流承载能力:满足各种高电流需求的应用场景。
    - 磁屏蔽,低电磁干扰(EMI):减少电磁干扰对周边电路的影响。
    - 广泛的应用领域:适用于多种车载电子系统,如车身电子、中央车身控制模块、照明系统、空调控制器、门锁、座椅调节、高级驾驶辅助系统等。
    - 适应多种频率范围:DC-DC 转换器应用高达 1 MHz,过滤应用至自谐振频率。

    应用案例和使用建议


    应用案例:
    - 车身电子:用于控制车内照明系统,如头灯、尾灯和内饰照明。
    - 加热通风及空调系统(HVAC):用于车辆内的温度控制系统。
    - 先进驾驶辅助系统(ADAS):包括自适应巡航控制、自动泊车控制、碰撞避免系统和黑盒子系统。
    - 信息娱乐和集群电子系统:如音响子系统和数字仪表盘。
    使用建议:
    - 在高温环境中使用时,建议采用散热措施以防止过热。
    - 遵循制造商提供的焊接回流温度曲线(参考表 1 和表 2),确保焊接过程中的温度控制得当。

    兼容性和支持


    HCM1A1105V2 可以与其他标准组件兼容,并且制造商提供了详细的焊接和装配指南。同时,制造商还提供了相关的技术支持和售后服务,以帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    - 问题 1:焊接后发现产品损坏。
    - 解决方案:检查焊接回流曲线是否正确,确保焊接过程中温度控制得当。

    - 问题 2:产品自谐振频率低于预期。
    - 解决方案:仔细检查产品规格表格中的自谐振频率数据,确保安装和测试环境符合要求。

    - 问题 3:温度上升过高导致故障。
    - 解决方案:优化 PCB 布局,增加散热路径,并确保与其他发热组件保持适当距离。

    总结和推荐


    HCM1A1105V2 汽车级高电流功率电感是一款高性能的产品,适用于各种车载电子系统。其独特的特点,如高电流承载能力和低 EMI,使其在市场上具有很强的竞争力。对于需要高可靠性和高电流需求的应用场景,HCM1A1105V2 是一个值得信赖的选择。因此,我们强烈推荐这款产品。

HCM1A1105V2-R90-R参数

参数
电感值 900nH
饱和电流(LSAT) 23A
自谐振频率(SRF) 42MHz
容差 ±20%
直流电阻(DCR) 2.02mΩ
额定电流 22A
Q值 -
测试频率 100KHz
长*宽*高 10.8mm*10mm*5mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1105V2-R90-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1105V2-R90-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1105V2-R90-R HCM1A1105V2-R90-R数据手册

HCM1A1105V2-R90-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 1.2826 ¥ 10.9021
250+ $ 1.0506 ¥ 8.9301
500+ $ 0.8772 ¥ 7.4562
15000+ $ 0.7242 ¥ 6.1557
库存: 1500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 1362.76
