HCM1103-4R7-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 13A 7A 4.7μH 22.5mΩ ±20% 4040 贴片安装 11.1mm*10mm*3mm
供应商型号: 3897509
供应商: 海外现货
标准整包数: 1

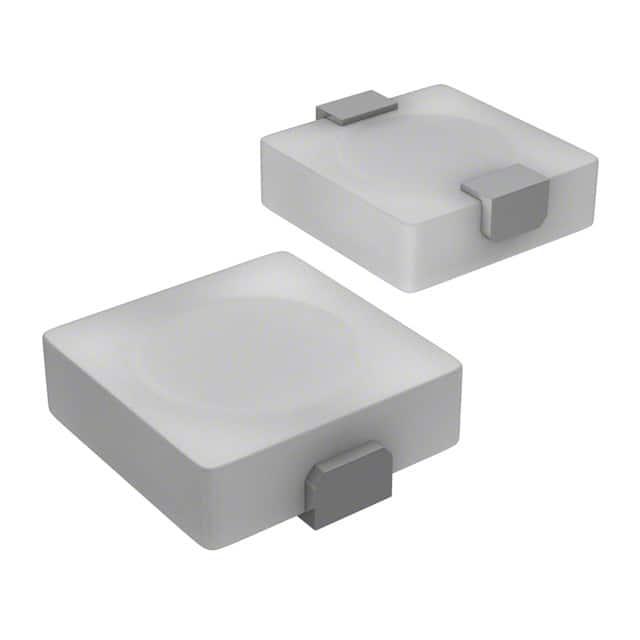

EATON 贴片电感 HCM1103-4R7-R

HCM1103-4R7-R概述


    产品简介


    HCM1103是一款高电流功率电感器,属于铁粉芯材料制成的产品。它的主要特点包括磁屏蔽、低电磁干扰(EMI)以及卓越的电流承载能力和低核心损耗。这些特点使其成为适用于各种电力电子设备的理想选择。

    技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 11.5 x 10.3 x 3.0 mm |
    | 电感范围 | 0.12 µH 到 22.0 µH |
    | 最大直流电流 | 3.0 A 到 75 A |
    | 工作温度范围 | -55 °C 到 +125 °C |
    | 储存温度范围 | -55 °C 到 +125 °C |
    | RoHS认证 | 符合RoHS要求 |

    产品特点和优势


    HCM1103具有多种独特的功能和优势,包括:
    - 磁屏蔽设计:提供低电磁干扰(EMI),特别适合需要高信号完整性的应用场合。
    - 高电流承载能力:可承受从3.0 A到75 A的电流,确保系统稳定运行。
    - 铁粉芯材料:能够有效减少核心损耗,提升整体能效。
    - 环保材料:符合RoHS标准,无卤素、无铅,适合绿色制造。

    应用案例和使用建议


    HCM1103被广泛应用于多个领域,例如:
    - 电压调节模块(VRM):在桌面计算机和服务器上确保稳定的电源输出。
    - 电池供电系统:用于笔记本电脑和移动设备,提供高效能源管理。
    - 图形卡:增强显卡的工作效率和稳定性。
    使用建议:
    为了最大化产品的使用寿命,应确保其工作环境温度不超过制造商规定的最大值。此外,在电路板布局时应避免将线路和通孔布置在电感器下方,以防止热效应。

    兼容性和支持


    HCM1103与其他常见的电子元件和设备具有良好兼容性,厂商提供全面的技术支持和售后服务。用户可以通过制造商官方网站获取最新的技术支持文档和更新信息。

    常见问题与解决方案


    1. 温度过高导致过早损坏
    解决方案:确保电路板合理布局并采取适当的散热措施,如增加散热片或风扇。
    2. 电流波动引起的噪音问题
    解决方案:检查电源线是否稳定连接,并考虑使用电容滤波器减少噪声。
    3. 电感量不准确
    解决方案:进行校准或更换符合要求的元件。

    总结和推荐


    综上所述,HCM1103高电流功率电感器凭借其卓越的性能和广泛的应用范围,在电力电子设备中表现出色。其在高可靠性、低电磁干扰和长寿命方面的表现使其在市场上具有强大的竞争力。强烈推荐在各种电源管理和电力转换应用中使用HCM1103。

HCM1103-4R7-R参数

参数
饱和电流(LSAT) 13A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 22.5mΩ
额定电流 7A
Q值 -
测试频率 100KHz
电感值 4.7μH
长*宽*高 11.1mm*10mm*3mm
通用封装 4040
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HCM1103-4R7-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1103-4R7-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1103-4R7-R HCM1103-4R7-R数据手册

HCM1103-4R7-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.3776
10+ ¥ 9.3668
100+ ¥ 9.1996
500+ ¥ 9.1996
1000+ ¥ 9.0323
2000+ ¥ 9.0323
4000+ ¥ 9.0323
库存: 784
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.37
