首页  >  产品百科  >  HCM1A1104-5R6-R

HCM1A1104-5R6-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 9A 6.6A 5.6μH 17mΩ ±20% 4040 标准安装,贴片安装 11.5mm*10.3mm*4mm
供应商型号: N-HCM1A1104-5R6-R
供应商: 云汉优选
标准整包数: 500
EATON 贴片电感 HCM1A1104-5R6-R

HCM1A1104-5R6-R概述


    产品简介

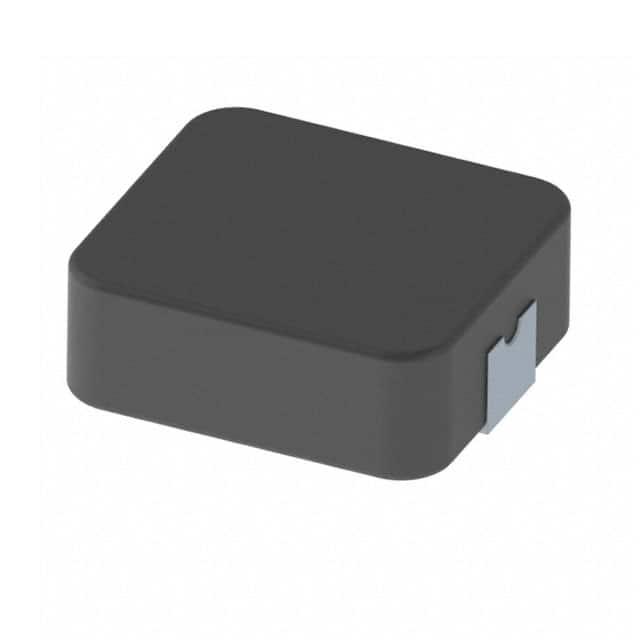

    HCM1A1104 汽车级高电流功率电感器
    HCM1A1104 是一款专为汽车电子设计的高电流功率电感器。它具有出色的电流承载能力、磁屏蔽设计和低电磁干扰(EMI)等特点,适用于多种严苛的汽车应用场合。电感器的尺寸为 11.5 mm x 10.3 mm,高度为 4.0 mm,非常适合表面贴装工艺。
    主要功能和应用领域:
    - 高电流承载能力
    - 磁屏蔽设计
    - 低电磁干扰(EMI)
    - 宽频率范围(最高可达 1 MHz)
    应用领域包括但不限于:
    - 车身电子
    - 中央车身控制模块
    - 车辆访问控制系统
    - 照明系统(前灯、尾灯和内饰灯)
    - 加热通风和空调控制器(HVAC)
    - 车门、窗升降控制和座椅控制
    - 先进驾驶辅助系统
    - 自动泊车控制系统
    - 碰撞避免系统/行车记录仪系统
    - 信息娱乐和仪表盘电子
    - 数字仪表盘
    - 车载信息娱乐系统(IVI)和导航
    - 座位电源/USB Hub
    - 底盘和安全电子系统
    - 气囊控制单元
    - 电子稳定控制系统(ESC)
    - 电动驻车制动
    - 发动机和动力总成系统

    技术参数


    以下是HCM1A1104的详细技术规格:
    | 型号 | 电感值(μH) | 有效电流(Arms) | 饱和电流(Isat) | 直流电阻(DCR) | K因子(mΩ) |
    |
    | HCM1A1104-R20-R | 0.20 | 33 | 40 | 0.63 | 0.72 |
    | HCM1A1104-R36-R | 0.36 | 26 | 33 | 1.04 | 1.20 |
    | HCM1A1104-R45-R | 0.45 | 25 | 32 | 1.07 | 1.23 |
    | HCM1A1104-R47-R | 0.47 | 28.5 | 35 | 1.10 | 1.27 |
    | HCM1A1104-R56-R | 0.56 | 22.5 | 24 | 1.56 | 1.80 |
    | HCM1A1104-R90-R | 0.90 | 20 | 22 | 2.17 | 2.50 |
    | HCM1A1104-1R0-R | 1.00 | 16 | 20 | 2.95 | 3.30 |
    | HCM1A1104-1R5-R | 1.50 | 14 | 17 | 3.80 | 4.20 |
    | HCM1A1104-2R2-R | 2.20 | 10.5 | 16 | 6.00 | 7.00 |
    | HCM1A1104-3R3-R | 3.30 | 8.2 | 11.5 | 10.8 | 11.8 |
    | HCM1A1104-4R7-R | 4.70 | 6.5 | 9.0 | 15.0 | 18.0 |
    | HCM1A1104-5R6-R | 5.60 | 6.6 | 9.0 | 14.0 | 17.0 |
    | HCM1A1104-6R8-R | 6.80 | 6.4 | 9.0 | 16.0 | 19.0 |
    | HCM1A1104-100-R | 100.00 | 5.0 | 6.0 | 27.0 | 30.0 |
    | HCM1A1104-150-R | 150.00 | 3.8 | 6.8 | 45.0 | 50.0 |
    | HCM1A1104-220-R | 220.00 | 3.2 | 6.0 | 58.0 | 65.0 |
    | HCM1A1104-330-R | 330.00 | 2.8 | 4.8 | 92.0 | 105.0 |
    | HCM1A1104-470-R | 470.00 | 1.9 | 3.6 | 165.0 | 181.0 |
    | HCM1A1104-101-R | 1000.00 | 1.5 | 2.0 | 270.0 | 300.0 |

    产品特点和优势


    1. 符合AEC-Q200 Grade 1标准:确保了其在严苛汽车环境中的可靠性。
    2. 高电流承载能力:能够在各种恶劣环境下提供稳定的电流输出。
    3. 磁屏蔽设计:降低电磁干扰,提升系统稳定性。
    4. 宽频率范围:适应不同的工作频率需求。
    5. 合金粉末芯材料:提高耐高温和抗振性能。
    6. 温度范围广:工作温度范围从-55°C到+155°C,适合各种极端环境。

    应用案例和使用建议


    应用案例:
    - 车身电子:用于控制车身的各种电子系统,如中央车身控制模块、车辆访问控制系统等。
    - 照明系统:用于前灯、尾灯和内饰灯的电源管理。
    - 加热通风和空调控制器(HVAC):提供可靠的电源支持,确保系统的正常运行。
    使用建议:
    - 在使用过程中,注意电路板布局和导线厚度、宽度,以优化电流路径,减少热能积聚。
    - 确保导线和焊点的平整度不超过0.1毫米,以保证良好的焊接效果。
    - 尽量避免在电感器下方布置信号线和通孔,以防信号干扰。

    兼容性和支持


    兼容性:
    - 该电感器采用RoHS标准,无卤素,适用于大多数无铅焊接工艺。
    厂商支持:
    - Eaton公司提供全面的技术支持,包括详细的安装指南、故障排除手册以及定期的产品更新和服务。

    常见问题与解决方案


    常见问题及解决方案:
    1. Q: 电感器过热如何处理?
    - A: 确认电路板布局合理,考虑增加散热片或改进散热路径,确保电感器的工作温度不超过155°C。
    2. Q: 电流承载能力不足怎么办?
    - A: 检查电路设计是否正确,确认是否选择了合适的型号。如需更高电流承载能力,可以选择更高电流等级的型号。
    3. Q: 如何避免电磁干扰?
    - A: 使用时,将电感器尽量靠近电源输入端,并采取适当的滤波措施,以降低电磁干扰的影响。

    总结和推荐


    综述:
    HCM1A1104电感器凭借其高电流承载能力、磁屏蔽设计和广泛的温度适用范围,在汽车电子领域表现出色。它的多型号选择和广泛的应用场景使其成为各类汽车电子系统的理想选择。
    推荐:
    我们强烈推荐使用HCM1A1104电感器,特别是在需要高可靠性、宽温范围和强大电流承载能力的应用中。该产品的优异表现和制造商提供的优质支持使它在市场上具备显著的竞争优势。

HCM1A1104-5R6-R参数

参数
额定电流 6.6A
Q值 -
测试频率 100KHz
电感值 5.6μH
饱和电流(LSAT) 9A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 17mΩ
长*宽*高 11.5mm*10.3mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1104-5R6-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1104-5R6-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1104-5R6-R HCM1A1104-5R6-R数据手册

HCM1A1104-5R6-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
