HCM1A0703V2-R33-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 95MHz 19A 15A 330nH 3.5mΩ ±20% 标准安装,贴片安装 7mm*6.6mm*3mm
供应商型号: N-HCM1A0703V2-R33-R
供应商: 云汉优选
标准整包数: 2000

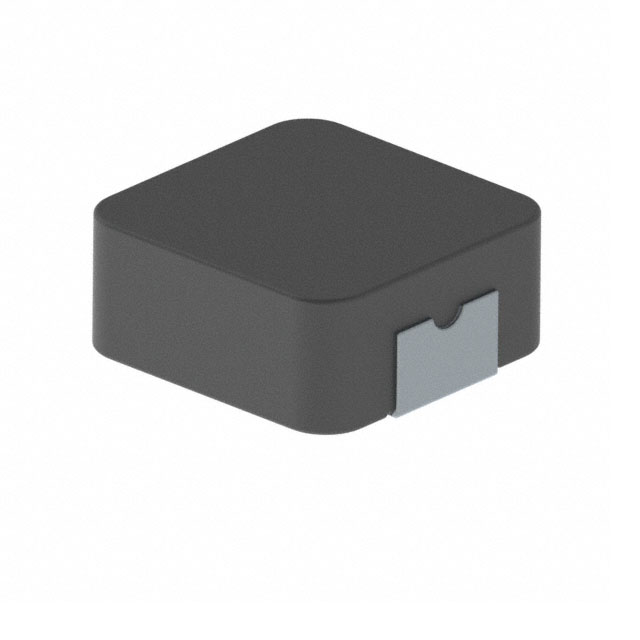

EATON 贴片电感 HCM1A0703V2-R33-R

HCM1A0703V2-R33-R概述


    产品简介


    产品名称: 汽车级高电流功率电感器
    型号: HCM1A0703V2
    HCM1A0703V2 是一款专为汽车应用设计的高电流功率电感器,具有优异的电磁干扰抑制能力。这种电感器在汽车电子系统中广泛应用于直流-直流转换器、滤波电路和其他需要高可靠性及高性能的场合。其紧凑的尺寸和卓越的电气性能使其成为各种汽车模块的理想选择。

    技术参数


    - 电感范围: 0.10 μH 至 33 μH
    - 电流范围: 1.6 A 至 54 A
    - 尺寸: 7.3 mm x 6.8 mm 脚距,高度 3.0 mm
    - 耐温范围: 存储温度 -55 °C 至 +155 °C,操作温度 -55 °C 至 +155 °C(环境加自温升)
    - 存储级别: MSL 1 级
    - 认证: AEC-Q200 合格

    产品特点和优势


    - 高电流承载能力: 可以承受大电流而不降低性能。
    - 磁屏蔽设计: 低电磁干扰 (EMI),适合在敏感环境中使用。
    - 广泛应用: 适用于各种汽车电子产品,如车身电子控制模块、雷达系统、自动停车控制系统等。
    - 合金粉末芯材料: 保证了长期稳定的工作性能。

    应用案例和使用建议


    应用案例
    - 车身电子模块: 在车辆通信和控制模块中起到关键作用。
    - 77 GHz 雷达系统: 高频率下的精确感应与控制。
    - 数字仪表盘: 通过提供稳定的电源,确保系统的可靠运行。
    使用建议
    - 在设计时,确保电感器与周围热源保持适当的距离,以避免热影响。
    - 电感器位置需避开热源,减少热应力的影响。
    - 确保 PCB 设计符合标准要求,特别是焊盘布局和焊点平面度,以提高焊接质量。

    兼容性和支持


    - 兼容性: 本产品可与其他标准电子组件和设备轻松兼容,适配多种应用环境。
    - 技术支持: 如有任何安装或调试问题,可联系制造商获得技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确认 PCB 布局正确,增加散热设计;检查电流大小和焊接质量。 |
    | 电磁干扰 | 检查接地情况,优化屏蔽设计;确认周围元器件间距。 |
    | 工作异常 | 核对电压和电流是否在额定范围内;确认电感值和频率匹配。 |

    总结和推荐


    HCM1A0703V2 是一款在汽车电子应用中表现出色的高电流功率电感器。它具有优异的电气性能、稳定的高温环境适应能力和良好的电磁干扰抑制能力。对于需要高可靠性和高电流处理能力的汽车电子产品来说,这是一个非常值得推荐的选择。

HCM1A0703V2-R33-R参数

参数
测试频率 100KHz
电感值 330nH
饱和电流(LSAT) 19A
自谐振频率(SRF) 95MHz
容差 ±20%
直流电阻(DCR) 3.5mΩ
额定电流 15A
Q值 -
长*宽*高 7mm*6.6mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A0703V2-R33-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A0703V2-R33-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A0703V2-R33-R HCM1A0703V2-R33-R数据手册

HCM1A0703V2-R33-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
