HCM1A2213V2-101-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 1.9MHz 8A 6.4A 100μH 39.5mΩ ±20% 标准安装,贴片安装 22.48mm*22mm*13mm
供应商型号: 3269876
供应商: 海外现货
标准整包数: 1

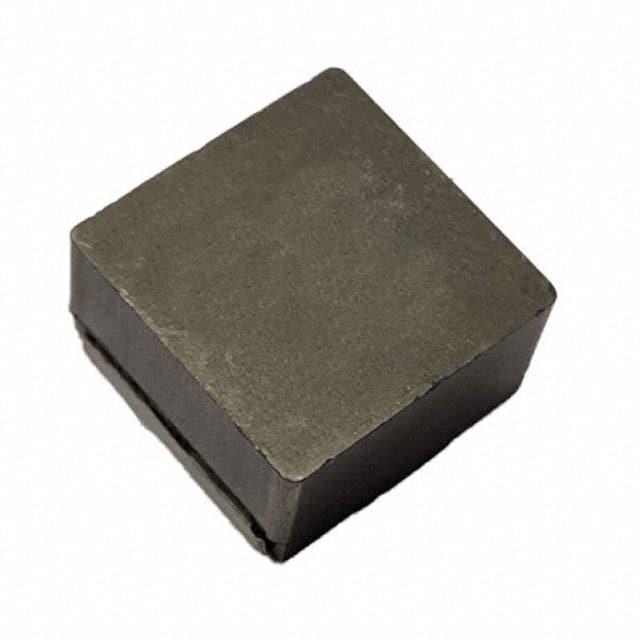

EATON 贴片电感 HCM1A2213V2-101-R

HCM1A2213V2-101-R概述

    HCM1A2213V2 汽车级大电流功率电感

    产品简介


    HCM1A2213V2 是一款专为汽车应用设计的高性能功率电感器,具有高电流承载能力和磁屏蔽低电磁干扰(EMI)特性。这种电感器适用于多种直流-直流转换器和滤波应用,广泛应用于车身电子系统、中央车身控制模块、照明系统、空调控制器、门窗升降及座椅控制等领域。

    技术参数


    - 认证资格: AEC-Q200 认证
    - 主要特性:
    - 高电流承载能力
    - 磁屏蔽,低EMI
    - 频率范围: 最高可达1 MHz 的DC-DC 转换器应用;最高频率可达自谐振频率(SRF)
    - 电感范围: 0.47 μH 至 100 μH
    - 电流范围: 6.4 A 至 100 A
    - 尺寸: 22.78 mm x 22.30 mm 表面贴装,高度13.0 mm
    - 潮湿敏感度等级 (MSL): 1 级
    - 材料: 合金粉末芯材料
    - 温度范围: 存储温度 -55 °C 至 +155 °C,工作温度 -55 °C 至 +155 °C(环境温度+自身温升)
    - 焊接温度: 符合 J-STD-020 最新版本要求

    产品特点和优势


    HCM1A2213V2 具备多项独特功能,使其在市场上具备很强的竞争优势:
    - 高电流承载能力:能够承受高达100 A 的电流,适用于高功率需求的应用。
    - 磁屏蔽和低EMI:减少干扰,提高系统稳定性。
    - 适应性强:能够在宽泛的温度范围内工作,且符合行业标准认证。
    - 体积紧凑:尺寸仅为22.78 mm x 22.30 mm x 13.0 mm,适用于空间受限的设计。

    应用案例和使用建议


    HCM1A2213V2 在以下应用中表现优异:
    - 车辆照明系统:HCM1A2213V2 在头灯、尾灯及内部LED照明中的应用非常普遍,能够有效过滤干扰并提供稳定电流。
    - 空调控制器:HCM1A2213V2 在这些控制系统中的使用有助于提升整体系统的效率和稳定性。
    - 安全控制系统:HCM1A2213V2 在气囊控制单元和防抱死刹车系统(ABS)中提供关键的电源管理。
    使用建议:
    - 确保焊接过程遵循推荐的预热和冷却曲线,以避免温度过快变化导致损坏。
    - 配置合适的散热措施,确保在最大电流负载下组件温度不超过+155 °C。

    兼容性和支持


    - 兼容性:HCM1A2213V2 可与其他标准电子元件和设备兼容。
    - 厂商支持:提供技术支持和文档,包括详细的焊接温度曲线参考。

    常见问题与解决方案


    - 问题1: 温度过高如何处理?
    - 解决方法: 检查散热设计是否足够,确保电流没有超过额定值。

    - 问题2: 如何确保长期可靠性?
    - 解决方法: 定期检查焊接质量,确保在极端环境下也能保持稳定性能。

    总结和推荐


    HCM1A2213V2 汽车级大电流功率电感器凭借其高性能、稳定性和广泛的适用范围,在多个领域的应用中表现出色。无论是对于车辆控制系统还是其他高电流应用,HCM1A2213V2 都是一个值得信赖的选择。强烈推荐此款电感器用于需要高可靠性的汽车应用项目。

HCM1A2213V2-101-R参数

参数
自谐振频率(SRF) 1.9MHz
容差 ±20%
直流电阻(DCR) 39.5mΩ
额定电流 6.4A
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 8A
长*宽*高 22.48mm*22mm*13mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A2213V2-101-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A2213V2-101-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A2213V2-101-R HCM1A2213V2-101-R数据手册

HCM1A2213V2-101-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.7382
5+ ¥ 63.7382
10+ ¥ 57.1094
20+ ¥ 57.1094
40+ ¥ 56.0896
100+ ¥ 55.0698
500+ ¥ 55.0698
1000+ ¥ 55.0698
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 63.73
