DR124-471-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 740mA 680mA 470μH 1.491Ω ±20% 标准安装,贴片安装 12.5mm*12.5mm*4.5mm
供应商型号: N-DR124-471-R
供应商: 云汉优选
标准整包数: 1

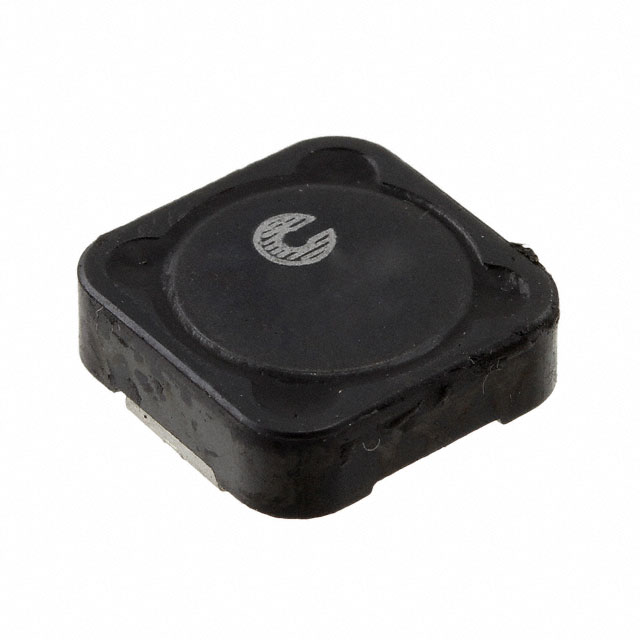

EATON 贴片电感 DR124-471-R

DR124-471-R概述

    高功率密度、高效率低剖面屏蔽式鼓芯电感器:DR124

    产品简介


    DR124 是一款具有高功率密度、高效率和低剖面特性的屏蔽式鼓芯电感器。它特别适用于笔记本电脑电源、LCD面板、台式机和服务器、DVD播放器及便携式电源设备。该产品还广泛应用于DC-DC转换器,包括降压、升压、前向和谐振转换器,并且常用于噪声过滤和滤波扼流圈。

    技术参数


    - 尺寸:12.5 mm x 12.5 mm x 4.5 mm
    - 电感范围:0.47 µH 至 1000 µH
    - 电流范围:0.44 A 至 24.4 A
    - 频率范围:高达 1 MHz
    - 核心材料:铁氧体
    - 储存温度范围:-40 °C 至 +125 °C
    - 工作温度范围:-40 °C 至 +125 °C(环境温度加自热温升)
    - 焊接回流温度:符合 J-STD-020(最新修订版)标准

    产品特点和优势


    DR124 的独特功能包括低剖面表面贴装设计、宽泛的电感和电流范围,以及高效的铁氧体核心材料。这些特点使其能够满足多种应用需求,特别是在空间受限且需要高性能的场合,如笔记本电脑、桌面计算机和便携式设备中。

    应用案例和使用建议


    DR124 可用于各种高频电源转换电路,如DC-DC转换器。为了确保最佳性能,需注意环境温度和电流的变化。在使用时,建议将温度控制在不超过 +125 °C。此外,选择合适的PCB布局和散热策略,以避免高温导致的产品性能下降。

    兼容性和支持


    DR124 支持RoHS合规要求,有助于减少有害物质的使用。制造商提供了详细的技术文档和指南,以确保客户能够正确安装和使用产品。如果出现任何问题,客户可以联系制造商获取技术支持和维修服务。

    常见问题与解决方案


    1. 温度上升过快
    - 解决方法:优化PCB布局,增加散热路径,并确保良好的空气流通。
    2. 电流过载
    - 解决方法:根据手册中的 Irms 和 Isat 数据,合理分配电流负载,避免过载运行。
    3. 焊接过程中的温度不均匀
    - 解决方法:遵循手册中的焊接回流温度曲线,确保焊料和组件不受损害。

    总结和推荐


    DR124 在高功率密度和高效能方面表现出色,是一款非常适合在多种应用场景中使用的屏蔽式鼓芯电感器。其独特的低剖面设计和宽广的工作范围使其在市场上具有很强的竞争力。对于需要高性能电源解决方案的应用,强烈推荐使用 DR124。
    通过以上分析可以看出,DR124 作为一款高功率密度、高效率的屏蔽式鼓芯电感器,在多个应用场景中均表现出了卓越的性能和可靠性。我们推荐此产品给那些对性能和紧凑设计有高要求的应用项目。

DR124-471-R参数

参数
容差 ±20%
直流电阻(DCR) 1.491Ω
额定电流 680mA
Q值 -
测试频率 100KHz
电感值 470μH
饱和电流(LSAT) 740mA
自谐振频率(SRF) -
长*宽*高 12.5mm*12.5mm*4.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

DR124-471-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DR124-471-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DR124-471-R DR124-471-R数据手册

DR124-471-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
188+ $ 1.325 ¥ 11.2625
375+ $ 1.0815 ¥ 9.1928
750+ $ 0.8976 ¥ 7.6296
15000+ $ 0.6834 ¥ 5.8089
库存: 750
起订量: 188 增量: 1
交货地:
最小起订量为:188
合计: ¥ 2117.35
直接购买
加入购物车
