FP1005R1-R12-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 60A 53A 120nH 390μΩ ±10% 1005 标准安装,贴片安装 10.2mm*7mm*4.95mm
供应商型号: N-FP1005R1-R12-R
供应商: 云汉优选
标准整包数: 950

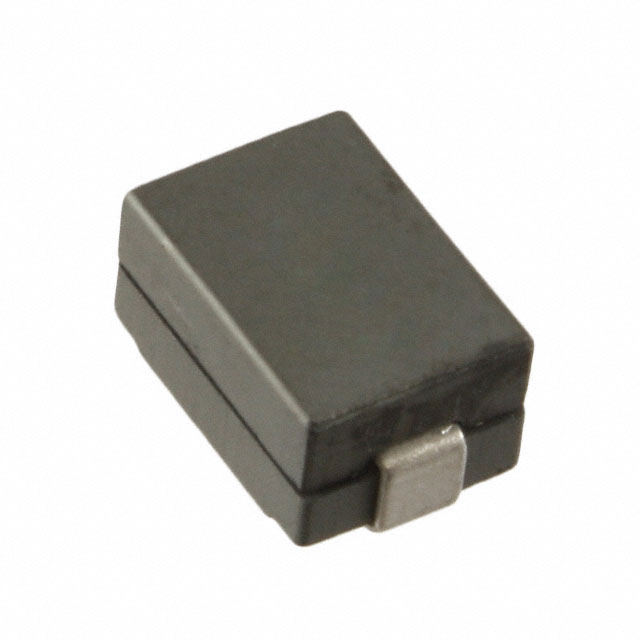

EATON 贴片电感 FP1005R1-R12-R

FP1005R1-R12-R概述


    产品简介


    FP1005R 是一款高频率、大电流的功率电感器,专为需要高效率和高性能的应用而设计。这类电感器在多相和Vcore调节器中广泛应用,适用于服务器、台式机、中央处理器(CPU)、图形处理单元(GPU)及应用特定集成电路(ASIC)等领域。此外,FP1005R还适合用于高功率密度的数据网络和存储系统、显卡以及电池电源系统,甚至包括便携式电子产品和点对点模块。

    技术参数


    FP1005R 电感器的技术规格如下:
    | 参数 | 值 |

    | 额定频率范围 | 2 MHz |
    | 电感范围 | 85 nH 至 220 nH |
    | 最大直流电流 | 33 A 至 90 A |
    | 表面贴装尺寸 | 10.2 mm x 7.0 mm |
    | 高度 | 4.95 mm |
    | 工作温度范围 | -40°C 至 +125°C |
    | 环境温度范围 | -40°C 至 +125°C |
    | PCB 容差 | ±0.1 mm |

    产品特点和优势


    FP1005R 具有多项显著的特点和优势:
    - 高电流承载能力:能够在宽泛的电流范围内稳定工作。
    - 低核心损耗:减少发热,延长使用寿命。
    - 磁屏蔽:减少电磁干扰,提高整体系统的稳定性。
    - 宽广的工作温度范围:适用于极端环境条件。
    - 环保材料:符合RoHS标准,无卤素、无铅,满足环保要求。

    应用案例和使用建议


    FP1005R 广泛应用于各种高电流和高频场合。例如,在服务器电源系统中,它能够有效提升电源转换效率,减少热量产生。在笔记本电脑和移动设备中,它可以提供稳定的电力供应,确保设备运行顺畅。
    使用建议:
    1. 在设计 PCB 时,避免将走线和过孔放置在电感器下方,以减少电磁干扰。
    2. 适当增加散热措施,如增加散热片,提高散热效率。
    3. 注意在高电流应用中进行适当的电流降额处理。

    兼容性和支持


    FP1005R 与大多数现代电路板和电源系统兼容,适合多种标准表面贴装技术。Eaton 公司提供了详细的技术文档和支持服务,包括焊接工艺指导和长期维护支持。

    常见问题与解决方案


    1. 问题:高温环境下使用时,电感器出现过热现象。
    - 解决方案:增加外部散热装置,如散热片,或者改善 PCB 的热管理系统。

    2. 问题:高频条件下,电感器的电感值不稳定。
    - 解决方案:选用更高精度的电感器型号,或者在设计时考虑电感值的变化。

    总结和推荐


    总体而言,FP1005R 是一款出色的高频率、大电流功率电感器,具有高电流承载能力和低核心损耗。其广泛的适用范围和优秀的环境适应性使其成为多种高要求应用的理想选择。如果你需要一个高效、可靠的电源管理解决方案,强烈推荐使用 FP1005R。

FP1005R1-R12-R参数

参数
直流电阻(DCR) 390μΩ
额定电流 53A
Q值 -
测试频率 100KHz
电感值 120nH
饱和电流(LSAT) 60A
自谐振频率(SRF) -
容差 ±10%
长*宽*高 10.2mm*7mm*4.95mm
通用封装 1005
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

FP1005R1-R12-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1005R1-R12-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1005R1-R12-R FP1005R1-R12-R数据手册

FP1005R1-R12-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
950+ $ 0.848 ¥ 7.208
库存: 950
起订量: 950 增量: 950
交货地:
最小起订量为:950
合计: ¥ 6847.6
