首页  >  产品百科  >  HCM1A1104-R45-R

HCM1A1104-R45-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 32A 25A 450nH 1.23mΩ ±20% 4040 标准安装,贴片安装 11.5mm*10.3mm*4mm
供应商型号: N-HCM1A1104-R45-R
供应商: 云汉优选
标准整包数: 500

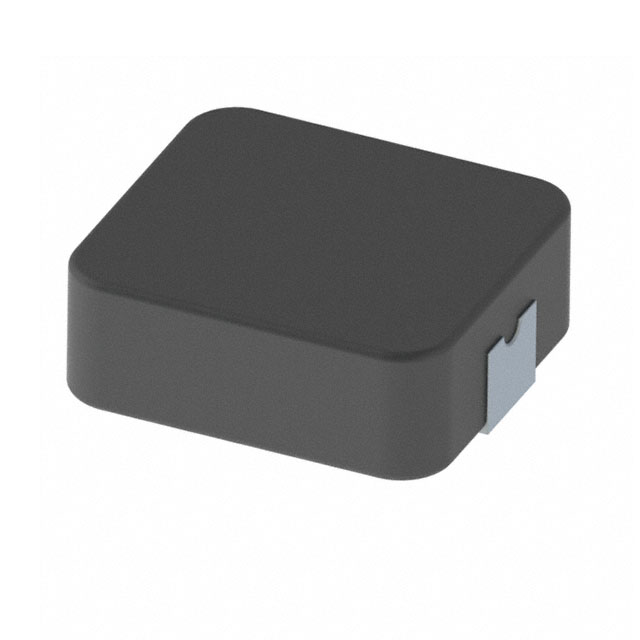

EATON 贴片电感 HCM1A1104-R45-R

HCM1A1104-R45-R概述

    HCM1A1104 汽车级高电流功率电感技术手册

    产品简介


    HCM1A1104 是一款专为汽车电子设计的高电流功率电感器。其主要应用于车身电子系统、中央车身控制模块、车辆访问控制系统、照明系统(头灯、尾灯和内饰照明)、暖通空调控制器(HVAC)、车门、窗户升降和座椅控制、高级驾驶辅助系统(ADAS)等方面。此外,它还广泛用于底盘和安全电子系统、发动机和动力传动系统等领域。这款电感器凭借其出色的电气特性和紧凑的设计,成为众多复杂汽车电子系统的理想选择。

    技术参数


    | 特性 | 规格 |
    | :: | :: |
    | 产品认证 | AEC-Q200 Grade 1 |
    | 电感范围 | 0.2 μH 至 100 μH |
    | 额定电流范围 | 1.5 A 至 40 A |
    | 频率范围 | 最高可达 1 MHz |
    | 尺寸 | 11.5 mm x 10.3 mm x 4.0 mm (高) |
    | 工作温度范围 | -55 °C 至 +155 °C |
    | 纹波电流能力 | 见各型号参数表 |
    | 直流电阻 (DCR) | 见各型号参数表 |
    | 磁屏蔽 | 低电磁干扰 |

    产品特点和优势


    HCM1A1104 拥有多项显著的优势,使其在众多应用中脱颖而出:
    - AEC-Q200 Grade 1 认证:确保了其卓越的质量和可靠性,适用于严苛的汽车环境。
    - 高电流承载能力:满足现代汽车对更高功率需求的要求。
    - 磁屏蔽和低 EMI:有效减少电磁干扰,保证系统的稳定运行。
    - 宽频率范围:适应多种应用场景,提供更大的灵活性。
    - 宽工作温度范围:-55 °C 至 +155 °C,适用于极端环境。
    - 合金粉末芯材料:提高电感器的耐温性和热稳定性。
    - 低 DCR 和纹波电流能力:降低损耗,提升效率。

    应用案例和使用建议


    HCM1A1104 广泛应用于各类汽车电子系统,例如:
    - 车身电子:通过提供稳定的电源来支持车身的各种控制功能。
    - 中央车身控制模块:确保信号传输的稳定性和可靠性。
    - 车辆访问控制系统:确保快速响应和安全操作。
    - 头灯和尾灯:提供高效、稳定的电源供应。
    - HVAC 控制器:维持系统正常工作所需的电流。
    - 座椅控制:提供必要的电流支持,确保舒适度和安全性。
    - ADAS:辅助驾驶系统需要稳定的电源以确保其正常工作。
    为了确保最佳效果,在使用 HCM1A1104 时应注意以下几点:
    - 电路布局设计需考虑散热问题,避免高温损坏。
    - 选择合适的电流和电感值,以匹配具体应用的需求。
    - 考虑 PCB 的铜箔厚度和宽度,以增加散热性能。

    兼容性和支持


    HCM1A1104 支持广泛的电气特性,并且在机械尺寸上标准化,这使得它们可以轻松集成到现有的设计中。制造商提供了详细的参考设计和应用指南,以帮助工程师优化其性能。厂商还提供了全面的技术支持和保修服务,确保客户能够顺利使用并维护产品。

    常见问题与解决方案


    1. 问:如何确定最适合的应用场景?
    - 答:根据实际应用需求,选择合适的电感值和电流范围,参照厂商提供的技术数据进行选型。
    2. 问:如何处理安装过程中的焊接问题?
    - 答:遵循标准焊接流程,参考手册中的焊接参数,确保正确设置焊接温度曲线。
    3. 问:如果发现电感器温度过高,应该如何解决?
    - 答:检查系统是否过载,优化 PCB 设计以提高散热性能,或者选择更高电流等级的产品。

    总结和推荐


    HCM1A1104 汽车级高电流功率电感是一款高度可靠且高性能的电感器,具有卓越的电气特性、宽广的工作温度范围及多样的应用适配性。其独特的磁屏蔽设计和低 EMI 属性使其在汽车电子领域表现出色。对于那些寻求高效能、稳定可靠的电感器以满足各种应用需求的工程师来说,HCM1A1104 是一个极佳的选择。强烈推荐使用 HCM1A1104 在汽车电子系统中。

HCM1A1104-R45-R参数

参数
测试频率 100KHz
电感值 450nH
饱和电流(LSAT) 32A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.23mΩ
额定电流 25A
Q值 -
长*宽*高 11.5mm*10.3mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1104-R45-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1104-R45-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1104-R45-R HCM1A1104-R45-R数据手册

HCM1A1104-R45-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.1236 ¥ 9.5506
库存: 1500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 4775.3
