首页  >  产品百科  >  HCM1104-2R2-R

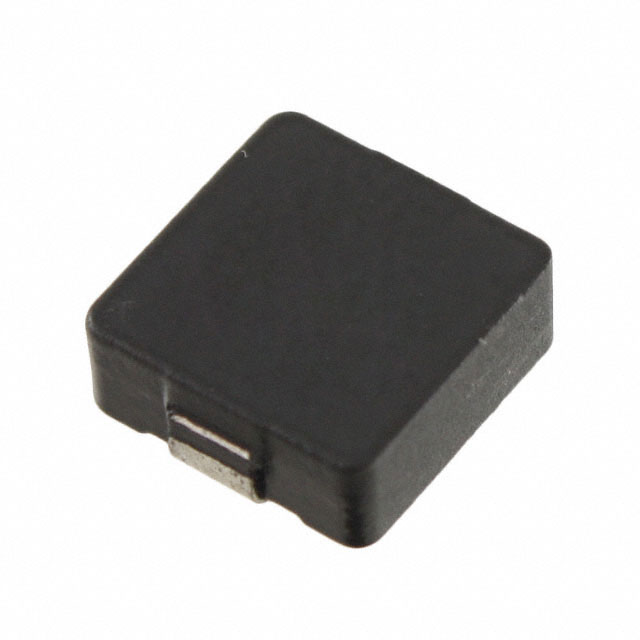

HCM1104-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 18A 12A 2.2μH 7mΩ ±20% 4040 标准安装,贴片安装 11.1mm*10mm*4mm
供应商型号: N-HCM1104-2R2-R
供应商: 云汉优选
标准整包数: 850
EATON 贴片电感 HCM1104-2R2-R

HCM1104-2R2-R概述

    HCM1104 高电流功率电感器技术手册

    产品简介


    HCM1104 是一款高电流功率电感器,适用于多种电力转换和调节应用。它具备高电流承载能力、低磁芯损耗、磁屏蔽设计,能显著降低电磁干扰(EMI),适用于电压调节模块(VRM)、多相调节器、点负载模块等应用场合。

    技术参数


    | 参数 | 值 |

    | 电流范围 | 5 A 至 45 A |
    | 感应值范围 | 0.2 μH 至 22 μH |
    | 频率范围 | 直至 5 MHz |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | PCB 封装尺寸 | 11.5 mm x 10.3 mm |
    | 铁粉芯材料

    产品特点和优势


    - 高电流承载能力:能够承受高达45 A的连续电流,保证高效能和稳定性。
    - 低核心损耗:减少能量损耗,提高系统效率。
    - 磁屏蔽设计:有效降低电磁干扰,确保系统的稳定运行。
    - 铁粉芯材料:具有优良的磁导率和热稳定性,适应宽泛的工作温度范围。

    应用案例和使用建议


    HCM1104 主要应用于电压调节模块(VRM)、多相调节器和笔记本及服务器电源模块中。以下是一些使用建议:
    - 散热管理:由于该电感器的直流电流会带来温度上升,建议采取适当的散热措施,如采用大尺寸散热片或加强空气流动。
    - 布线设计:在PCB布局时,避免在电感器下方走线或钻孔,以减少磁场干扰。

    兼容性和支持


    - 兼容性:HCM1104 电感器与市面上主流的电源管理芯片和模块兼容,适合广泛的应用场景。
    - 支持:制造商提供详尽的技术支持和售后服务,包括产品安装指导和技术咨询。

    常见问题与解决方案


    1. 温度过高:通过改善散热设计,增加散热片或优化PCB布局来解决。
    2. 电流波动:检查输入电源质量,确保其稳定且符合规范。
    3. EMI问题:使用适当的滤波器和布局设计,减少干扰。

    总结和推荐


    综上所述,HCM1104 高电流功率电感器是一款高性能的产品,具有卓越的电流承载能力和良好的电磁兼容性。它的广泛应用使其成为电源管理和调节领域的理想选择。强烈推荐使用HCM1104,在各种高要求的电力应用中表现出色。

HCM1104-2R2-R参数

参数
电感值 2.2μH
饱和电流(LSAT) 18A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 7mΩ
额定电流 12A
Q值 -
测试频率 100KHz
长*宽*高 11.1mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCM1104-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1104-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1104-2R2-R HCM1104-2R2-R数据手册

HCM1104-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
850+ $ 0.9646 ¥ 8.1991
库存: 28900
起订量: 850 增量: 850
交货地:
最小起订量为:850
合计: ¥ 6969.23
直接购买
加入购物车
