HCMA1707-150-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 13A 12A 15μH 15.5mΩ ±20% 标准安装,贴片安装 17.2mm*16.85mm*7mm
供应商型号: N-HCMA1707-150-R
供应商: 云汉优选
标准整包数: 350

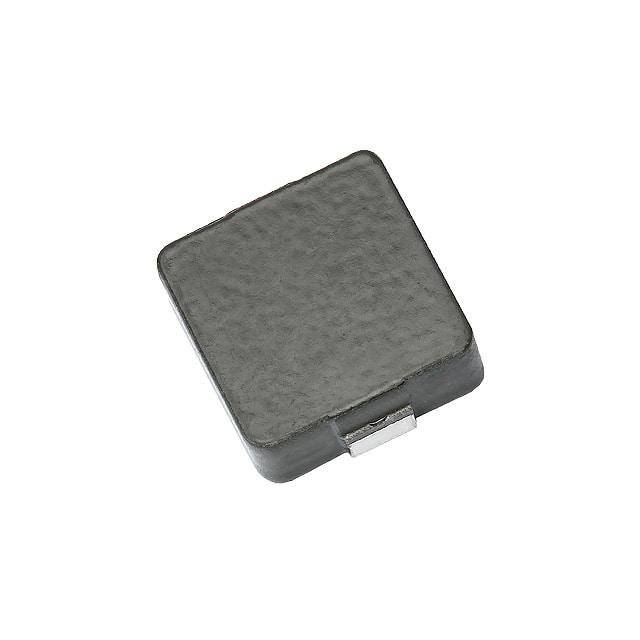

EATON 贴片电感 HCMA1707-150-R

HCMA1707-150-R概述

    电子元器件产品技术手册:汽车级高电流功率电感器

    产品简介


    产品类型:汽车级高电流功率电感器(型号:HCMA1707)
    主要功能:这些电感器专为高电流需求而设计,能够提供稳定的电流和电磁干扰(EMI)控制。
    应用领域:这些电感器广泛应用于汽车电子系统,如车身电子控制、头灯、尾灯、内部照明、加热通风空调系统(HVAC)、车门、车窗升降及座椅控制系统、高级驾驶辅助系统(ADAS)、自适应巡航控制(ACC)、自动泊车控制、碰撞避免系统、行车记录仪系统、娱乐信息系统(Infotainment)和集群电子系统、音频子系统(包括主机和后备箱放大器)、数字仪表盘、车载信息娱乐系统(IVI)和导航系统、底盘及安全电子系统、安全气囊控制单元、电子稳定控制系统(ESC)、电子驻车制动系统(EPB)、电动助力转向系统(EPS)以及防抱死制动系统(ABS)等。

    技术参数


    - 认证:AEC-Q200标准合格
    - 额定电流范围:5.2 A 到 40 A
    - 电感值范围:1.5 μH 至 68 μH
    - 封装尺寸:17.5 mm x 17.2 mm,厚度为7.0 mm
    - 频率范围:最高可达1 MHz
    - 存储温度范围:-55 °C 至 +125 °C
    - 工作温度范围:-55 °C 至 +125 °C(环境温度加自热温升)
    - 无铅,无卤素,无HF:符合J-STD-020标准,可进行焊料回流焊接
    - 核心材料:铁粉材料
    | 电感值(μH) | 开路电感(μH) | 最大饱和电流(A) | 最大直流电阻(mΩ) |
    ||
    | 1.5 | 0.96 | 40 | 2.15 |
    | 2.2 | 1.41 | 34 | 2.50 |
    | 4.7 | 3.01 | 24 | 4.72 |
    | 6.8 | 4.35 | 22 | 7.55 |
    | 8.2 | 5.25 | 20 | 8.70 |
    | 10 | 6.40 | 18 | 10.00 |
    | 15 | 9.60 | 13 | 15.50 |
    | 22 | 14.10 | 11 | 23.00 |
    | 33 | 21.10 | 10 | 37.00 |
    | 47 | 30.10 | 7.5 | 47.00 |
    | 68 | 43.50 | 6.5 | 85.00 |

    产品特点和优势


    1. 高电流承载能力:适用于各种高电流应用场合,满足不同电子系统的需求。
    2. 磁屏蔽设计:减少电磁干扰,提高信号传输的可靠性。
    3. 温度稳定性:能够在极端温度条件下工作,保证长期稳定性。
    4. 兼容性强:与多种汽车电子系统兼容,适应性强。

    应用案例和使用建议


    - 车身电子:可用于控制车辆各个电子系统的稳定运行。
    - 照明系统:确保车辆照明系统的正常运行。
    - 空调控制器:增强空调系统的散热效果。
    - 座椅控制:实现精准的座椅调节。
    - 驾驶员辅助系统:提高车辆行驶安全性。
    使用建议:
    1. 在高温环境中使用时,确保温度不超过125°C。
    2. 适当增加散热措施,以延长使用寿命。
    3. 遵循手册中的焊料回流焊接参数,以避免损坏。

    兼容性和支持


    - 兼容性:与主流汽车电子系统高度兼容,便于集成。
    - 厂商支持:提供详细的安装指南和技术支持服务。

    常见问题与解决方案


    1. 问题:温度过高导致设备故障。
    解决方案:检查系统散热设计,增加散热片或风扇。
    2. 问题:电感值波动。
    解决方案:检查电路布局和元器件选型,确保正确匹配。
    3. 问题:焊接过程中的损坏。
    解决方案:严格按照手册中的焊接参数操作,选择合适的焊料。

    总结和推荐


    产品评价:这款汽车级高电流功率电感器具有高电流承载能力和优良的温度稳定性,是一款高性能的汽车电子元件。其独特的磁屏蔽设计和高可靠性使其在众多应用中表现出色。
    推荐理由:该产品适合在严苛环境下工作的汽车电子系统中使用。无论是对可靠性要求高的车身电子系统还是需要稳定电流供应的照明系统,它都能完美胜任。因此,强烈推荐选用该产品。

HCMA1707-150-R参数

参数
饱和电流(LSAT) 13A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 15.5mΩ
额定电流 12A
Q值 -
测试频率 100KHz
电感值 15μH
长*宽*高 17.2mm*16.85mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA1707-150-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA1707-150-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA1707-150-R HCMA1707-150-R数据手册

HCMA1707-150-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 3.6888 ¥ 31.3548
库存: 1758
起订量: 350 增量: 350
交货地:
最小起订量为:350
合计: ¥ 10974.18
